INA KR 16 PP-A kladka snímací

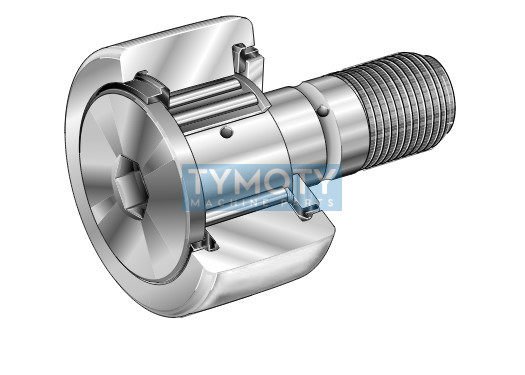

Čepová snímací kladka INA KR 16 PP-A s kulovým vnějším povrchem, integrovaným PP těsněním a ocelovou klecí. Nabízí dynamickou únosnost 3200 N a široký teplotní rozsah -30 až +140 °C.

Výrobce:: INA
Kód artiklu:: 347016
Katalogové číslo:: L.KR 16 PP
EAN:: 4012802427615
Množství skladem: 19 ks
Skladem u dodavatele: 1157 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 13. 10. 2026

Cena s DPH 728,33 Kč

Cena bez DPH 601,93 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	601,93 Kč	728,33 Kč	728,33 Kč

Popis produktu

INA KR 16 PP-A kladka snímací (čepová)

Snímací kladka INA KR 16 PP-A je precizní jehlové ložisko s masivním čepem, které je navrženo pro přenos vysokých radiálních zatížení v dráhových, vačkových a dopravníkových mechanismech. Tato konstrukce nahrazuje klasický vnitřní kroužek ložiska pevným závitovým čepem, což umožňuje snadnou a rychlou montáž přímo k nosným prvkům stroje. Vnější kroužek disponuje optimalizovaným kulovým profilem (IOP), který snižuje hranové napětí při mírném nesouososti nebo naklopení.

Alternativní označení a identifikace

Typové označení: KR16-PP-A, KR 16 PP-A, KR16-PP
Identifikační čísla (PID): 005545374-0000, 10047157
EAN: 4012802427615
Ekvivalenty a náhrady: KR16PPA INA, KR16PP SKF, KR16CLL NTN, KR16FLL/3AS NTN, KR16PP NBS, KR16.2RS NAKD16

Geometrie a konstrukční prvky

Tvar vnějšího kroužku: Kulový vnější povrch (IOP) pro kompenzaci nesouososti a ochranu vodicích drah.
Systém těsnění: Třífázové těsnění PP – oboustranný axiální kluzný kroužek z plastu s těsněním (NBR břit předepnutý mezi pozinkovanými plechy).
Vodicí klec: Lisovaná ocelová klec zajišťující přesné vedení jehlových válečků a umožňující vyšší otáčky oproti plnojehlovému provedení.
Domazávání: Konstrukce s mazací drážkou v hlavě čepu, dodáváno včetně jedné zalisované maznice (NIPA1).

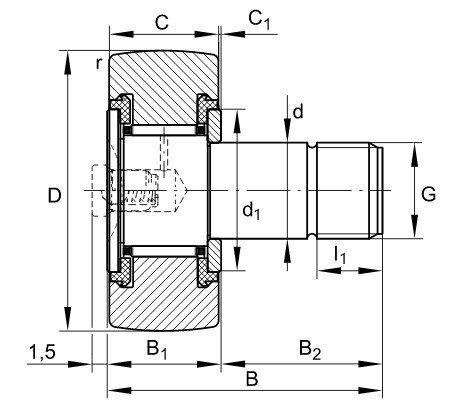

Parametr	Hodnota
Vnější průměr (D)	16 mm
Průměr čepu (d1)	6 mm
Celková šířka (B)	28 mm
Šířka vnějšího kroužku (C)	11 mm
Základní dynamická únosnost (Cr w)	3 200 N
Základní statická únosnost (C0r w)	3 450 N
Mez únavového zatížení (Cur w)	465 N
Mezní otáčky (tuk)	14 000 1/min
Závit čepu (G)	M6
Délka závitu (IG)	8 mm
Teplotní rozsah	-30 °C až +140 °C
Hmotnost	0,017 kg
Materiál	Ložisková ocel

Hlavní výhody a funkční charakteristika

Kladka je vybavena optimalizovaným INA profilem vnějšího kroužku, který výrazně snižuje kontaktní napětí a zvyšuje životnost jak samotné kladky, tak i protiběžné dráhy. Těsnění typu PP poskytuje vynikající ochranu proti vnikání nečistot a zároveň funguje jako axiální kluzné ložisko, které absorbuje vedlejší axiální síly vznikající při provozu.

Pokyny k montáži a aplikaci

Upevnění se provádí pomocí drážky v hlavě čepu. Při montáži je nutné dodržet doporučený utahovací moment matice 3 Nm, aby nedošlo k poškození závitu nebo deformaci čepu. Kladka je standardně dodávána s jednou volně přiloženou maznicí pro možnost domazávání. Je vhodná pro aplikace s lineárním vedením, kde je vyžadována vysoká přesnost a odolnost vůči radiálním rázům.

Způsoby balení

Název	Množství	Skladem
ks	1	19

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	005545374-0000
Klec	ocelová
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	16
Průměr D (mm)	6
Šířka B (mm)	28
Šířka C (mm)	11
Šířka W (mm)	347016
Teplota maximální °C	+140
Teplota minimální °C	-30
Těsnění	oboustranně plast, kroužek
Tvar vnějšího kroužku	kulový povrch
Typ	snímací kladka
Značení	KR16-PP-A
Značka výrobce	INA
