INA KH 20-PP lineární kuličkové ložisko

Kompaktní lineární ložisko INA KH 20-PP s oboustranným těsněním, rozměry 20x28x30 mm a dynamickou únosností až 1170 N. Určeno pro přesné lineární vedení v prostorově omezených aplikacích.

Výrobce:: INA
Kód artiklu:: 399920
Katalogové číslo:: L.KH 2030 PP
EAN:: 4012802086690
Množství skladem: 13 ks
Skladem u dodavatele: 5843 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 20. 10. 2026

Cena s DPH 376,79 Kč

Cena bez DPH 311,40 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	311,40 Kč	376,79 Kč	376,79 Kč
2 ks	298,94 Kč	361,72 Kč	723,44 Kč
4 ks	292,71 Kč	354,18 Kč	1 416,72 Kč
8 ks	286,49 Kč	346,65 Kč	2 773,20 Kč

Popis produktu

INA KH 20-PP lineární kuličkové ložisko

Lineární kuličkové ložisko (pouzdro) INA KH 20-PP z kompaktní řady KH představuje vysoce efektivní řešení pro lineární posuvy na nepodepřených vodicích tyčích. Tato řada se vyznačuje extrémně nízkou radiální zástavbovou výškou, což ji předurčuje pro aplikace s omezeným montážním prostorem. Ložisko je z výroby opatřeno prvotní náplní maziva a disponuje funkcí pro opětovné domazávání (relubrication facility). Konstrukce sestává z tenkostěnného ocelového vnějšího kroužku a plastové klece, která zajišťuje tichý chod a přesné vedení kuliček v recirkulačních drahách.

Alternativní označení a identifikace

Značení výrobce: KH20-PP, KH 20-PP, KH 2030 PP
EAN: 4012802086690, 4054364468316
Číslo výrobce (PN): 000048224-0000
PID: 10085366, KH20PP, INAKH20, SCHAEFFLERKH20
Ekvivalenty a náhrady: SKF LBBR20-2LS, KH2030PP, KH2030PPN

Konstrukční prvky a materiálové složení

Kompaktní design: Nízká radiální výška vhodná pro potravinářský a balicí průmysl.
Dvouřadé vedení: Zajišťuje plynulý pohyb s minimálním koeficientem tření a vysokou přesností.
Těsnění (PP): Oboustranné kontaktní břity z NBR s pozinkovanými plechy, axiálně předepnuté pro maximální ochranu proti nečistotám a prachu.
Materiál: Vysoce kvalitní ložisková ocel v kombinaci s odolnou plastovou klecí.

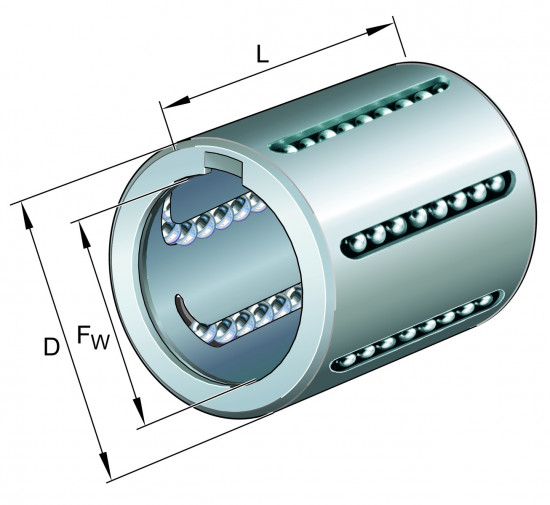

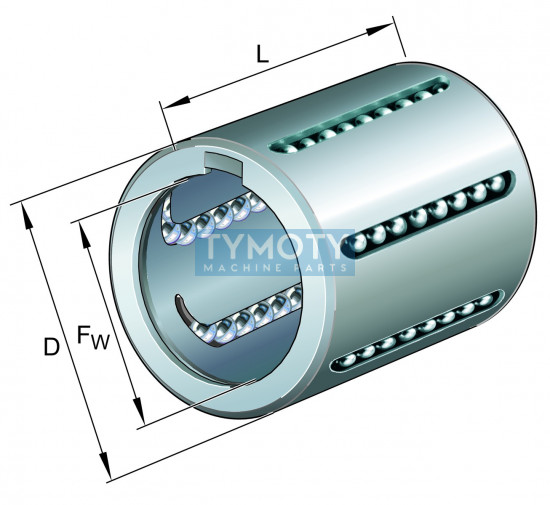

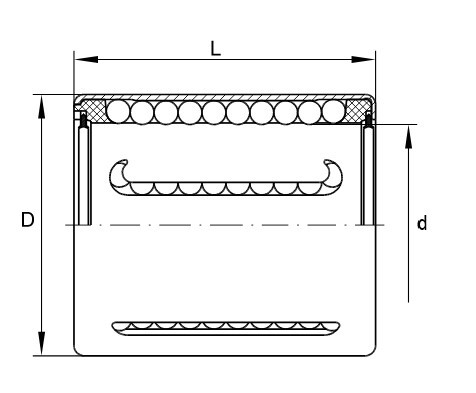

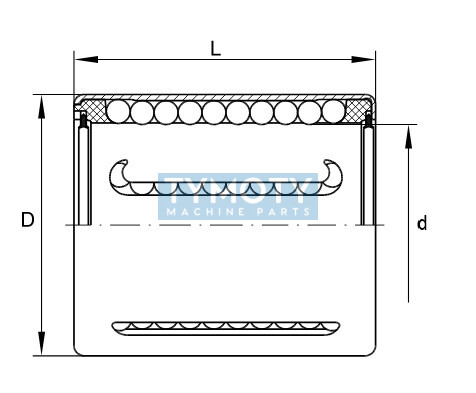

Parametr	Hodnota
Vnitřní průměr (Fw)	20 mm
Vnější průměr (D)	28 mm
Délka (L)	30 mm
Dynamická únosnost (C max)	1 170 N
Statická únosnost (C0 max)	1 010 N
Mezní rychlost pohybu	3 m/s
Teplotní rozsah	-30 °C až +80 °C (krátkodobě až +100 °C)
Hmotnost	0,033 kg (32,65 g)
Profil díry	Válcová
Úhlové vyrovnání	Bez vyrovnání nesouososti
Typ těsnění	PP - oboustranné břitové

Funkční charakteristika

Vysoký výkon v malém prostoru: Optimalizovaný poměr mezi nosností a rozměry ložiska.
Snadná údržba: Integrované domazávací otvory umožňují prodloužení servisních intervalů.
Odolnost: Verze PP poskytuje zvýšenou ochranu v prašném prostředí díky dvěma těsnicím podložkám z pozinkovaného plechu s NBR mezikusem.

Oblast použití / Příklady aplikací

CNC stroje a automatizační linky s omezeným prostorem.
Přesné laboratorní a optické přístroje.
Stroje pro potravinářský a balicí průmysl.
Lineární vedení na nepodepřených hřídelích v lehkém strojírenství.

Montáž a údržba

Ložisko je dodáváno s prvotním namazáním a je připraveno k okamžité montáži.
Doporučuje se montáž do těles s tolerancí H7 pro zajištění optimální radiální vůle.
Při montáži je nutné dbát na správnou orientaci domazávacích otvorů, pokud je systém domazávání vyžadován.

Způsoby balení

Název	Množství	Skladem
ks	1	13
B0002	2	0
B0004	4	0
B0008	8	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	000048224-0000
Délka L (mm)	30
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	20
Průměr D (mm)	28
Těsnění	oboustranné
Typ	lineární kuličkové ložisko
Značení	KH20-PP
Značka výrobce	INA
