INA K 6x9x10 TV jehlová klec

Jednořadá jehlová klec INA K 6x9x10 TV s polyamidovou klecí PA66. Precizní ložiskový prvek s vysokou únosností pro radiální zatížení v omezeném zástavbovém prostoru.

Výrobce:: INA
Kód artiklu:: 340041
Katalogové číslo:: L.K 6-9-10 TV
EAN:: 4047643172660
Množství skladem: 20 ks
Skladem u dodavatele: 842 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 12. 10. 2026

Cena s DPH 74,27 Kč

Cena bez DPH 61,38 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	61,38 Kč	74,27 Kč	74,27 Kč
5 ks	58,31 Kč	70,56 Kč	352,80 Kč
10 ks	55,24 Kč	66,84 Kč	668,40 Kč

Popis produktu

INA K 6x9x10 TV jehlová klec

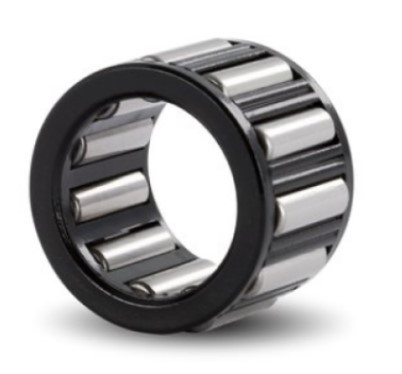

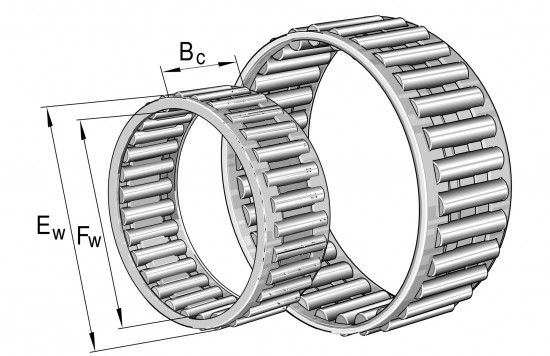

Jehlová klec INA K 6x9x10 TV představuje samostatný radiální konstrukční uzel připravený k montáži. Tato jednořadá jehlová klec se vyznačuje vysokou únosností při zachování minimálního radiálního zástavbového prostoru. Skládá se z plastové klece z polyamidu PA66 a precizních jehlových válečků, které jsou v kleci spolehlivě vedeny a zajištěny proti vypadnutí. Tento typ ložiska vyžaduje kalené a broušené oběžné dráhy přímo na hřídeli a v tělese, čímž umožňuje vytvoření mimořádně tuhého a kompaktního uložení.

Alternativní označení a identifikace

Typové označení: K6X9X10-TV/0-7, K 6X9X10-TV, K6-9-10-TV
EAN: 4054364219758, 4054364220198
PID: 000024198-6063
Ekvivalenty a náhrady: K6X9X10-TV/-2-4 INA, K6X9X10-TV/-5-7 INA, K6X9X10T2 NTN, K6X9X10TN INA, K6X9X10-TV INA, K6X9X10-TV/-4-6 INA, K6X9X10-TV/-6-8 INA, K6X9X10-TV/0-2 INA
Další kódy: 10047077, K6910TV, INAK6-9-10, SCHAEFFLERK6-9-10

Geometrie a konstrukční prvky

Klec (TV): Polyamidová klec vyrobena z materiálu PA66, zajišťující nízké tření a dobrou stabilitu.
Počet řad: Jednořadá konstrukce pro čistě radiální zatížení.
Provedení: Bez těsnění (otevřené), určené pro mazání olejem nebo plastickým mazivem.
Třídění jehel: Micron - Needle Sort (označení /0-7 určuje toleranční pole jehel).
Profil díry: Válcová díra.

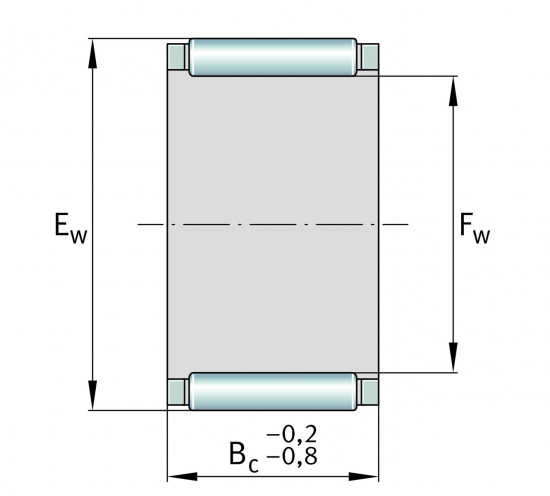

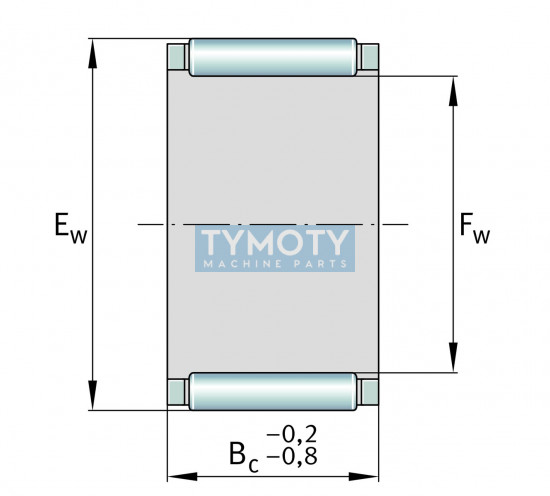

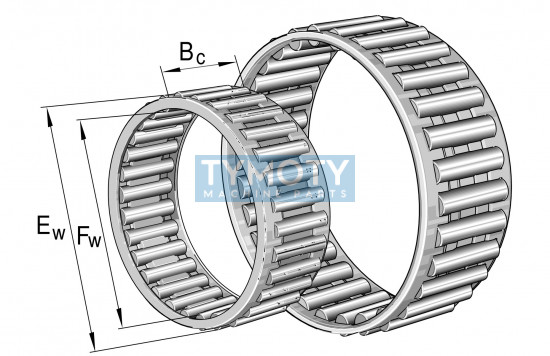

Parametr	Hodnota
Vnitřní průměr (Fw)	6 mm
Vnější průměr (Ew)	9 mm
Šířka (Bc)	10 mm
Základní dynamická únosnost (Cr)	3 350 N
Základní statická únosnost (C0r)	3 150 N
Mezní únavové zatížení (Cur)	425 N
Mezní otáčky (nG)	36 500 1/min
Referenční otáčky (nϑr)	40 000 1/min
Teplotní rozsah	-20 °C až +120 °C
Hmotnost	0,001 kg
Materiál klece	Polyamid PA66

Hlavní výhody a funkční charakteristika

Prostorová úspornost: Umožňuje konstrukci uložení s minimálními radiálními rozměry (pouze 1,5 mm tloušťka stěny).
Vysoká přesnost: Precizní vedení válečků v kleci zajišťuje rovnoměrné rozložení zatížení a dlouhou životnost.
Optimalizované tření: Polyamidová klec přispívá k tiššímu chodu a snížení provozní teploty.

Pokyny k aplikaci a montáži

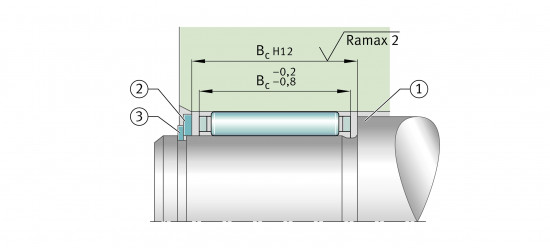

Jehlové klece vyžadují pro svou funkci, aby oběžné dráhy na hřídeli i v tělese byly kaleny na tvrdost 58 až 64 HRC a broušeny (doporučená drsnost Ra 0,2 μm). Při montáži je nutné zajistit souosost a čistotu všech komponentů. Ložisko je vhodné pro vysoké otáčky a radiální zatížení v širokém spektru průmyslových aplikací, od automobilového průmyslu až po jemnou mechaniku.

Způsoby balení

Název	Množství	Skladem
ks	1	20
B0005	5	0
B0010	10	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

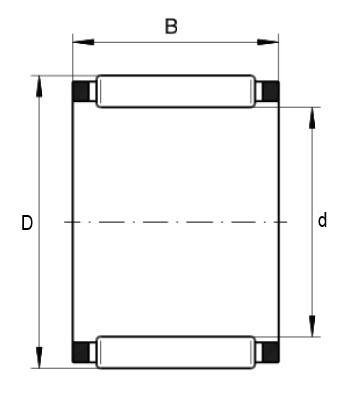

Parametry

Číslo výrobce	000024198-6063
Profil díry	válcová
Průměr d (mm)	6
Průměr D (mm)	9
Šířka B (mm)	10
Typ	jehlová klec
Značení	K6X9X10-TV/0-7
Značka výrobce	INA
