INA K 60x68x30 ZW jehlová klec

Dvouřadá jehlová klec INA K 60x68x30 ZW s ocelovou klecí a vysokou únosností 44,5 kN (dynamická) / 88 kN (statická). Určena pro uložení s minimálními nároky na radiální prostor při teplotách -30 °C až

Výrobce:: INA
Kód artiklu:: 341167
Katalogové číslo:: L.K 60-68-30 ZW
EAN:: 4054364358778
Množství skladem: 3 ks
Skladem u dodavatele: 76 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 20. 10. 2026

Cena s DPH 928,90 Kč

Cena bez DPH 767,69 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	767,69 Kč	928,90 Kč	928,90 Kč

Popis produktu

INA K 60x68x30 ZW jehlová klec

Jehlová klec INA K 60x68x30 ZW je samostatný ložiskový uzel připravený k montáži, určený pro aplikace s vysokou radiální únosností při minimálních nárocích na vestavný prostor. Jedná se o dvouřadé provedení (označení ZW) s lisovanou ocelovou klecí, které zajišťuje přesné vedení jehlových válečků a optimalizované rozložení zatížení. Tento konstrukční prvek vyžaduje kalené a broušené oběžné dráhy na hřídeli i v tělese.

Alternativní označení a identifikace:

Typové označení: K 60X68X30-ZW-A, K60X68X30-ZW-A/0-6, K60-68-30-ZW, K 60x68x30 ZW A
Ekvivalenty a náhrady: K60X68X30-ZW-A/-3-5, K60X68X30ZW, K60X68X30ZWA, K60X68X30-ZW-A/-4-6, K60X68X30-ZW-A-2-4
Identifikátory: PID: K60-68-30-ZW, EAN: 4054364358778, Číslo výrobce: 000790869-5063, Interní kódy: 10169927, K606830ZW, INAK60-68-30, SCHAEFFLERK60-68-30

Geometrie a konstrukce

Dvouřadá konstrukce (ZW): Obsahuje dvě řady jehlových válečků pro zvýšení tuhosti a radiální únosnosti.
Materiál klece: Lisovaná ocelová klec (označení JN / Steel sheet metal) pro vysokou mechanickou odolnost.
Profil díry: Válcová konstrukce pro standardní uložení.
Třídění jehel (/0-6): Specifické třídění jehel v mikrometrech pro zajištění přesné provozní vůle.

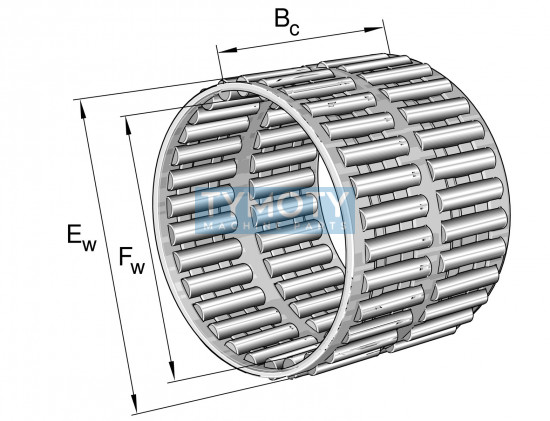

Parametr	Hodnota
Vnitřní průměr (Fw)	60 mm
Vnější průměr (Ew)	68 mm
Šířka klece (Bc/B)	30 mm
Dynamická únosnost (Cr)	44 500 N
Statická únosnost (C0r)	88 000 N
Mezní únavové zatížení (Cur)	11 500 N
Mezní otáčky (nG)	7 700 1/min
Referenční otáčky (nθr)	4 950 1/min
Teplotní rozsah	-30 °C až +140 °C
Hmotnost	0,128 kg
Počet řad	2 (ZW)
Těsnění	Bez těsnění

Funkční charakteristika

Jehlová klec se vyznačuje schopností přenášet vysoká radiální zatížení při dosažení vysokých otáček. Díky absenci kroužků umožňuje konstrukci uložení s nejmenším možným radiálním prostorem, přičemž rozměry uložení jsou definovány pouze průměrem jehel. Produkt je vhodný pro mazání plastickým mazivem i olejem.

Oblasti použití

Automobilový průmysl: Převodovky, uložení hřídelí a ojnic.
Strojírenství: Kompaktní převodové skříně, tiskařské stroje a textilní zařízení.
Energetika: Vysoce zatěžovaná uložení s limitovaným zástavbovým prostorem.

Montáž a údržba

Pro správnou funkci ložiska musí být oběžné dráhy na hřídeli a v tělese kaleny na 58 až 64 HRC a broušeny s odpovídající drsností povrchu (Ra 0,2 μm). Při montáži je nutné zajistit souosost a čistotu všech komponentů. Ložisko je dodáváno v neutěsněném provedení, vyžaduje tedy externí utěsnění v rámci konstrukce stroje.

Způsoby balení

Název	Množství	Skladem
ks	1	3

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	000790869-5063
Profil díry	válcová
Průměr d (mm)	60
Průměr D (mm)	68
Šířka B (mm)	30
Šířka W (mm)	622613
Typ	jehlová klec
Značení	K60X68X30-ZW-A/0-6
Značka výrobce	INA
