INA K 20x26x17 jehlová klec

INA K 20x26x17 jehlová klec

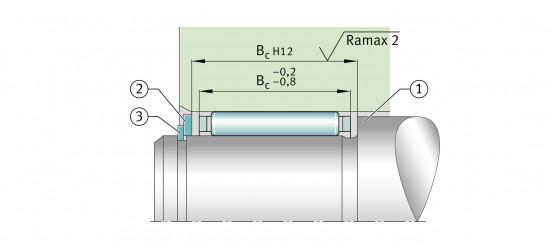

Jehlová klec INA K 20x26x17 představuje kompaktní ložiskový prvek určený pro uložení s vysokou únosností při minimálních nárocích na radiální prostor. Tato jednořadá sestava se skládá z přesné ocelové klece a jehlových válečků. Jelikož sestava nemá vlastní vnitřní ani vnější kroužek, jsou jehlové válečky vedeny přímo na oběžných drahách hřídele a tělesa, které musí být kaleny a broušeny.

Alternativní označení a identifikace:

Typové značení: K20X26X17-A, K202617, K20-26-17, K20x26x17-A/-2-4
Identifikační čísla: PID: K20-26-17, Číslo výrobce: 000194247-6063, EAN: 4012802718768, Interní kód: 10066075
Ekvivalenty a varianty: K20X26X17 Neutral, K20X26X17-A/-5-7, K20X26X17-A/0-2, K20X26X17A INA, SCHAEFFLER K20-26-17

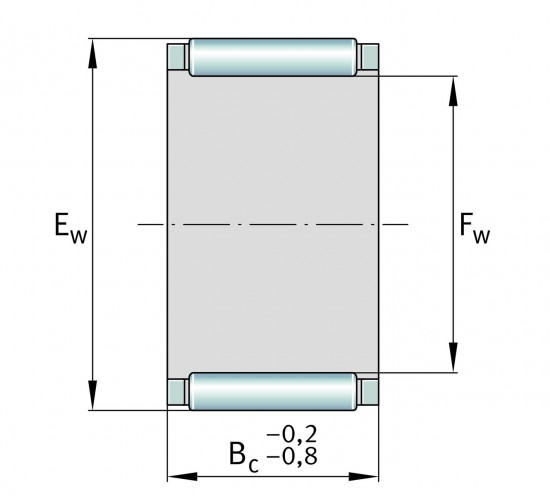

Geometrie a konstrukce

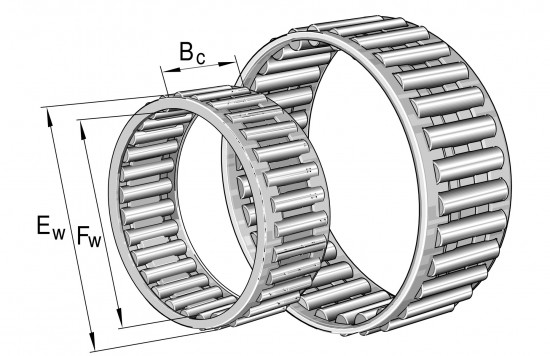

• Konstrukční typ: Jednořadá jehlová klec (Needle roller and cage assembly).
• Materiál klece: Lisovaná ocelová klec (Steel sheet metal) zajišťující vysokou pevnost a tepelnou odolnost.
• Uspořádání: Přesné vedení válečků v kapsách klece pro minimalizaci tření a optimální rozložení zatížení.
• Provozní prostor: Extrémně malý radiální konstrukční průřez odpovídající pouze průměru jehlových válečků.

Konstrukční vlastnosti

Jehlová klec se vyznačuje vysokou tuhostí a schopností přenášet značná radiální zatížení i při vysokých otáčkách. Díky ocelové kleci (značení JN) je ložisko odolné vůči rázům a vibracím. Sestava je dodávána jako neutěsněná, což umožňuje volnou cirkulaci maziva a efektivní odvod tepla.

Pokyny k aplikaci a údržbě

Ložisko je vhodné pro mazání plastickým mazivem i olejem v závislosti na provozních otáčkách. Pro správnou funkci je nezbytné dodržet předepsanou tvrdost (obvykle 58-64 HRC) a drsnost povrchu hřídele a tělesa, které plní funkci oběžných drah. Instalace vyžaduje čisté prostředí a přesnou souosost uložení.
