INA HK 1214 RS-L271 jehlové ložisko s lisovaným pouzdrem

INA HK 1214 RS-L271 jehlové ložisko s lisovaným pouzdrem

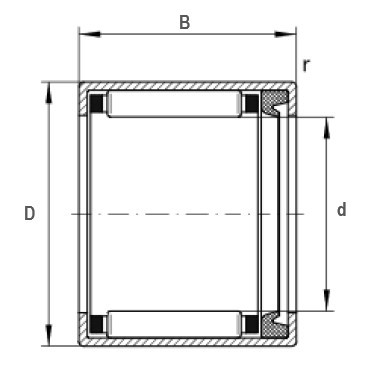

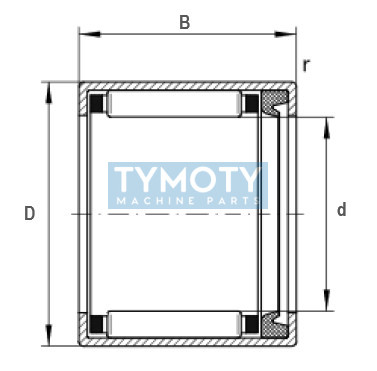

Jehlové ložisko INA HK 1214 RS-L271 představuje precizní strojní součást s tenkostěnným vnějším pouzdrem z lisované oceli, které je konstrukčně navrženo dle normy DIN 618. Jedná se o ložisko s otevřeným koncem, vybavené jednostranným kontaktním těsněním, které zajišťuje retenci maziva a ochranu proti vnikání nečistot. Ložisko disponuje vysokou radiální únosností při zachování minimálních nároků na radiální prostor.

Alternativní označení a identifikace

Tento produkt je v technické dokumentaci a katalozích uváděn pod následujícími označeními a kódy: HK1214-RS-L271, HK 1214 RS, L.HK1214 RS, 000700134-0968, 0007001340968, HK1214RSL271, 10087525, EAN 4012802606195, EAN 4047643187220. Jedná se o ekvivalentní označení pro ložiska výrobce INA (skupina Schaeffler).

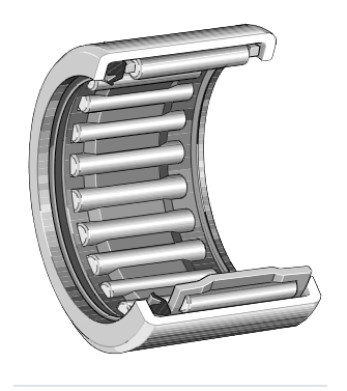

Konstrukční prvky a materiálové složení

• Vnější pouzdro: Lisovaná kalená ocel s vysokou tvarovou přesností, odpovídající DIN 618.
• Jehlový věnec: Jednořadá konstrukce s přesnými jehlovými válečky pro maximální radiální tuhost.
• Klec: Lisovaná ocelová klec pro vedení valivých těles, zajišťující stabilitu i při vysokých otáčkách.
• Těsnění: Jednostranné břitové kontaktní těsnění (RS) z materiálu Buna-N (pryž).
• Mazání: Naplněno speciálním plastickým mazivem Shell Retinax LX2 (L271) s přísadami proti opotřebení (Anti-Wear).
• Provedení díry: Válcová díra, bez mazacího otvoru ve vnějším kroužku.

Konstrukční vlastnosti a funkční charakteristika

Ložisko využívá vlastností lisovaného pouzdra, které při správné montáži do tělesa (přesahové uložení) zajišťuje přesný tvar oběžné dráhy. Integrované mazivo L271 (Shell Retinax LX2) je optimalizováno pro ochranu ložiska v náročných podmínkách, kde dochází k vysokému radiálnímu zatížení. Pryžové těsnění RS efektivně chrání mazací náplň před kontaminací a prodlužuje servisní intervaly.

Pokyny k montáži a údržbě

Vzhledem k tenkostěnnému provedení vnějšího pouzdra musí být ložisko lisováno do otvoru tělesa pomocí vhodného montážního trnu. Poloha a tvar oběžné dráhy jsou definovány tuhostí a geometrií tělesa. Ložisko je dodáváno již s náplní maziva pro celý životní cyklus v běžných provozních podmínkách a díky absenci mazacích otvorů je primárně určeno pro bezúdržbové aplikace.

Oblast použití

Typické aplikace zahrnují uložení s omezeným prostorem v radiálním směru, kde je vyžadována vysoká únosnost. Často se využívá v automobilovém průmyslu, převodovkách, zemědělské technice a malých elektrických nástrojích, kde konstrukce umožňuje využití hřídele jako oběžné dráhy (při odpovídajícím zakalení a broušení hřídele).
