INA HK 0709 jehlové ložisko s lisovaným pouzdrem

INA HK 0709 (HK0709-B) Jehlové ložisko s lisovaným pouzdrem

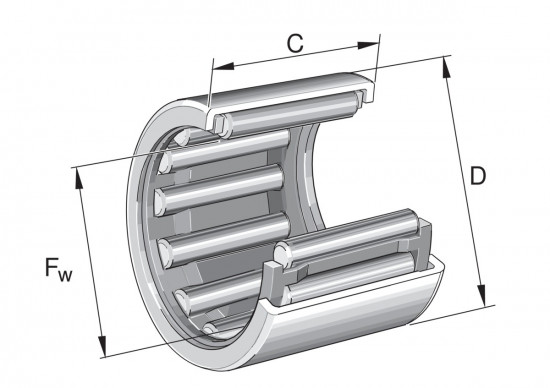

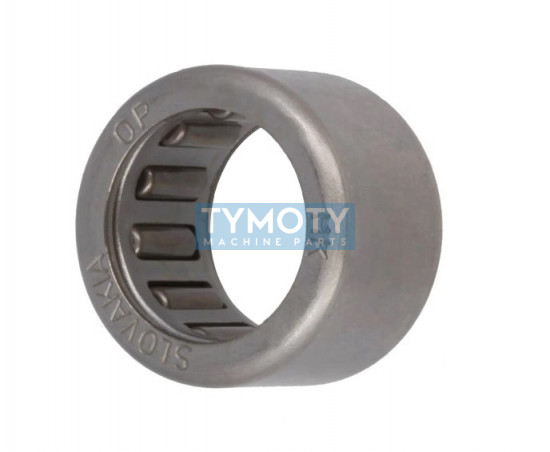

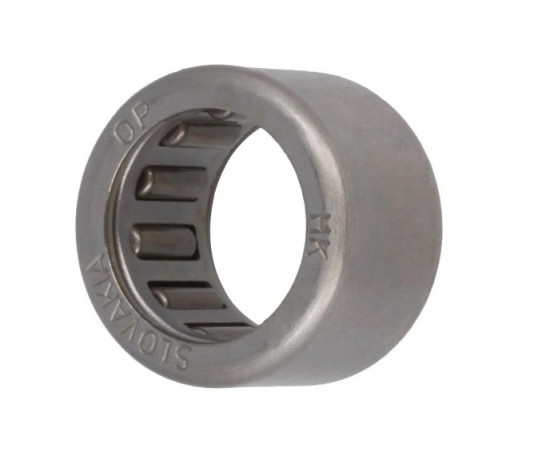

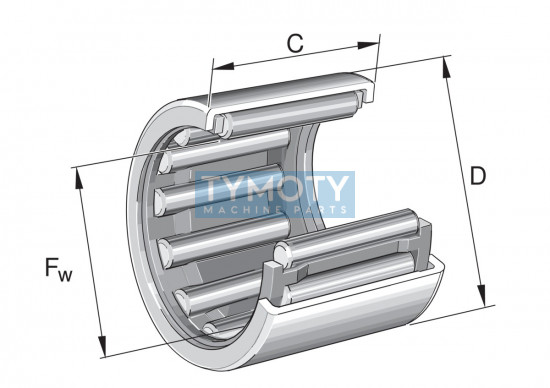

Jehlové ložisko INA HK 0709 s lisovaným pouzdrem představuje vysoce efektivní ložiskový prvek s velmi nízkou radiální výškou, konstruovaný dle norem DIN 618 a ISO 3245. Toto ložisko se skládá z tenkostěnného vnějšího kroužku z kalené oceli a jehlové klece. Je určeno pro uložení s vysokým radiálním zatížením, kde hřídel slouží přímo jako oběžná dráha (nutné kalení a broušení hřídele). Varianta HK0709-B značí optimalizovanou vnitřní konstrukci pro zvýšenou spolehlivost.

Alternativní označení a identifikace:

• Typové označení: HK0709, HK0709-B, HK0709-B-QZ5
• Ekvivalenty: SKF HK0709, NTN HK0709FM, HK0709B
• PID / Číslo výrobce: 341519, 001197606-0000
• EAN: 4047643185226, 4054372811418
• Interní kódy: 10042360, L.HK0709, SCHAEFFLER HK0709

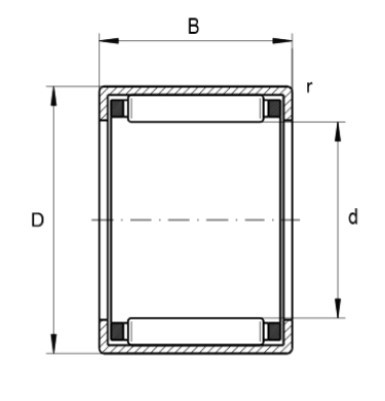

Geometrie a konstrukční vlastnosti

• Klec: Ložisko je vybaveno lisovanou ocelovou klecí, která zajišťuje přesné vedení jehel i při vysokých otáčkách.
• Provedení: Jehlové ložisko s otevřenými konci (open ends), které umožňují volný průchod maziva nebo montáž na průběžnou hřídel.
• Mazání: Model je dodáván bez mazacího otvoru a bez těsnění, což vyžaduje externí mazací systém (olejová mlha, lázeň) nebo aplikaci plastického maziva při montáži.
• Teplotní stabilita: Konstrukce je navržena pro bezpečný provoz v teplotním rozsahu od -30 °C do +140 °C.

Oblast použití / Příklady aplikací

• Automobilový průmysl (převodovky, startéry, alternátory).
• Ruční elektrické nářadí a domácí spotřebiče.
• Zemědělská technika a textilní stroje.
• Kancelářská technika a tiskové stroje s omezeným montážním prostorem.

Montáž a údržba

Instalace ložiska HK 0709 do tělesa se provádí zalisováním pomocí montážního trnu. Jelikož je vnější pouzdro tenkostěnné, konečný tvar a přesnost oběžné dráhy jsou dány přesností díry v tělese. Pro zajištění deklarované životnosti musí mít hřídel tvrdost 58 až 64 HRC a drsnost povrchu Ra ≤ 0,2 μm. Ložisko je nutné chránit před nečistotami a zajistit kompatibilní mazivo pro daný provozní režim.
