INA HFL 3030-L564 jednosměrné jehlové ložisko s lisovaným pouzdrem

INA HFL 3030-L564 je jednosměrné jehlové ložisko s lisovaným pouzdrem a ocelovými pružinami pro hřídele o průměru 30 mm. Je plněno speciálním nízkoteplotním mazivem Centoplex a určeno pro spolehlivý p

Výrobce:: INA
Kód artiklu:: 344521
Katalogové číslo:: L.HFL 3030
EAN:: 4012802106732
Množství skladem: 2 ks
Skladem u dodavatele: 435 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 20. 10. 2026

Cena s DPH 794,97 Kč

Cena bez DPH 657,00 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	657,00 Kč	794,97 Kč	794,97 Kč
2 ks	643,86 Kč	779,07 Kč	1 558,14 Kč
4 ks	630,72 Kč	763,17 Kč	3 052,68 Kč

Popis produktu

INA HFL 3030-L564 Jednosměrné jehlové ložisko s lisovaným pouzdrem

INA HFL 3030-L564 je vysoce precizní pouzdrová volnoběžka s integrovaným uložením (jehlovými klecemi), která slouží k přenosu krouticího momentu v jednom směru a volnému protáčení ve směru opačném. Jedná se o konstrukci s tenkostěnným lisovaným vnějším pouzdrem z kalené oceli, které v sobě spojuje funkci jednosměrné spojky a radiálního ložiska. Tento model je osazen ocelovými přítlačnými pružinami, které zajišťují okamžitý záběr a dlouhou životnost i při vyšších frekvencích spínání.

Alternativní označení a identifikace

Značení výrobce: HFL3030-L564 INA
Ekvivalenty a náhrady: HFL3030-L564-QX10J INA, L.HFL 3030, HFL 3030
Identifikační kódy: PID 344521, 001600249-0962, 0016002490962, 10213209
EAN: 4012802106732, 4054364466909
Klíčová slova: HFL3030L564, SCHAEFFLER HFL3030, Drawn cup roller clutches

Konstrukční vlastnosti a složení

Typ volnoběžky: Pouzdrová volnoběžka s integrovaným ložiskovým uložením (s jehlami na obou stranách spojky).
Vnější kroužek: Tenkostěnné lisované pouzdro bez vnějšího rýhování, určené pro zalisování do tělesa s přesahem.
Pružinový mechanismus: Ocelové tlačné pružiny zajišťující spolehlivou funkci v širokém rozsahu otáček.
Mazivo (Suffix L564): Plněno speciálním nízkoteplotním mazivem Centoplex 1 DL/2 DL na bázi minerálního oleje a lithium-vápenatého mýdla s vysokou odolností proti oxidaci.
Těsnění: Otevřené provedení bez přídavného těsnění pro zajištění nízkého třecího momentu.

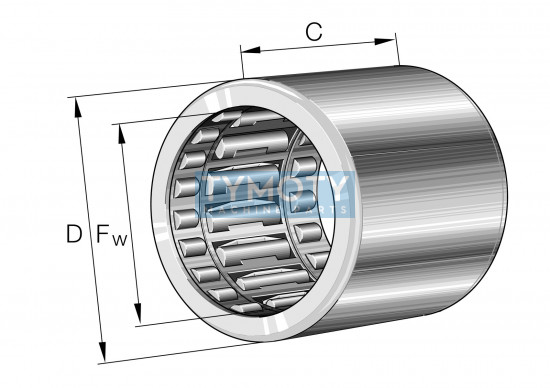

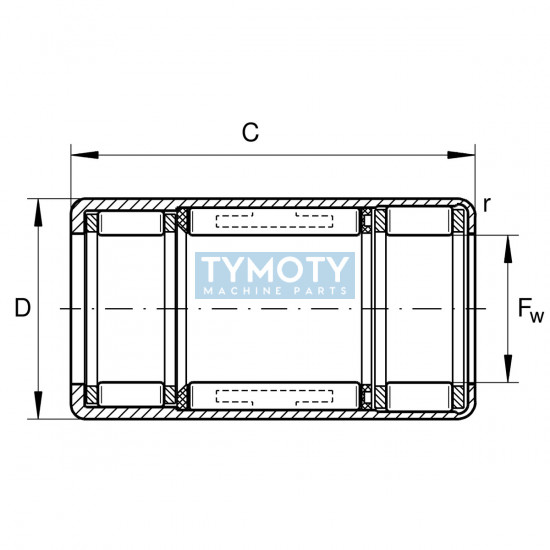

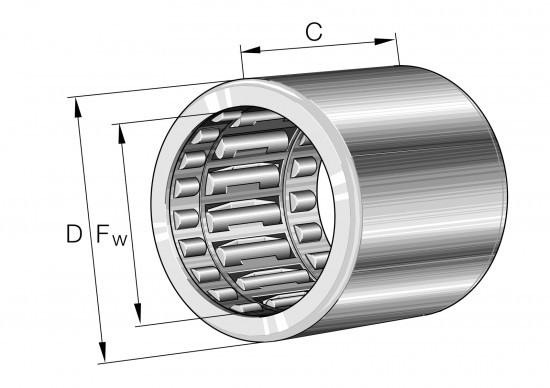

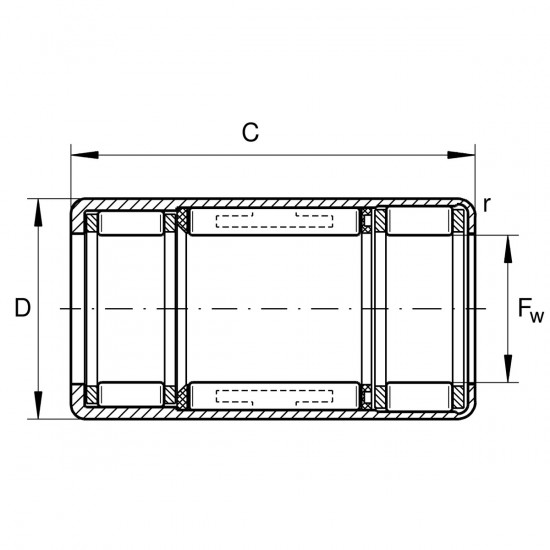

Parametr	Hodnota
Vnitřní průměr (d)	30 mm
Vnější průměr (D)	37 mm
Šířka (B/C)	30 mm
Dynamická radiální únosnost (Cr)	11 600 N
Statická radiální únosnost (C0r)	16 900 N
Mezní otáčky (hřídel)	4 500 min−1
Mezní otáčky (vnější kroužek)	4 500 min−1
Teplotní rozsah	-10 °C až +70 °C
Hmotnost	0,051 kg
Materiál pružin	Ocel
Typ otvoru	Válcový

Funkční charakteristika

Produkt je optimalizován pro aplikace vyžadující vysokou přesnost indexování a spolehlivý přenos momentu. Díky mazivu Centoplex (L564) ložisko vykazuje vynikající vlastnosti při běžných provozních zatíženích a je vhodné pro dlouhodobé mazání v aplikacích s proměnlivými teplotami. Konstrukce s ocelovými pružinami umožňuje vyšší přípustné teploty a frekvence spínání ve srovnání s plastovými variantami.

Montáž a údržba

Vzhledem k lisovanému provedení vnějšího pouzdra musí být ložisko nalisováno do přesně opracovaného otvoru v tělese, který zajistí jeho kruhovitost a správné provozní vůle. Pro dosažení deklarované funkčnosti volnoběžky musí být hřídel vyrobena z kalené a broušené oceli (doporučená tvrdost 58 až 64 HRC). Ložisko je dodáváno již naplněné mazivem a za běžných podmínek nevyžaduje dodatečnou údržbu.

Způsoby balení

Název	Množství	Skladem
ks	1	2
B0002	2	0
B0004	4	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	001600249-0962
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	30
Průměr D (mm)	37
Předchůdce (staré značení)	INA HFL3030-L564
Šířka B (mm)	30
Šířka C (mm)	30
Šířka W (mm)	359913
Teplota maximální °C	+70
Teplota minimální °C	-10
Těsnění	bez těsnění
Tvar vnějšího kroužku	bez rýhování
Typ	jehlové ložisko
Značení	HFL3030-L564
Značka výrobce	INA
