INA HF 0812-L564 jednosměrné jehlové ložisko s lisovaným pouzdrem

INA HF 0812-L564 jednosměrné jehlové ložisko s lisovaným pouzdrem

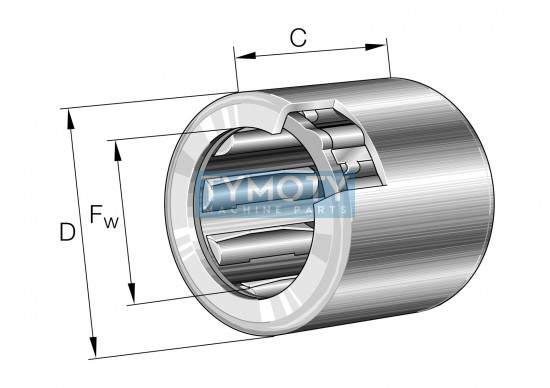

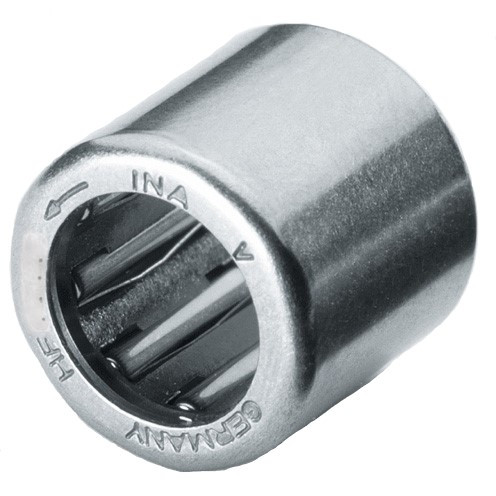

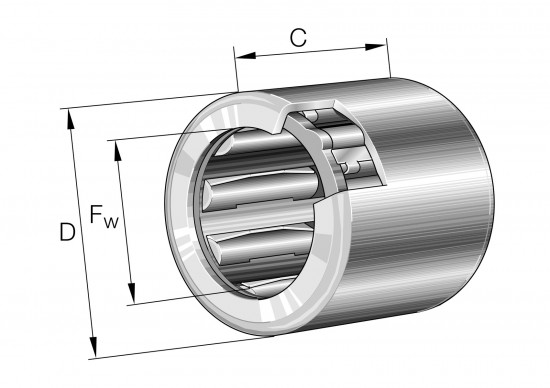

Jehlová volnoběžka INA HF 0812-L564 je vysoce přesné jednosměrné ložisko s lisovaným tenkostěnným pouzdrem z kalené oceli (drawn cup roller clutch). Tento konstrukční prvek umožňuje přenos krouticího momentu v jednom směru a volný protiběžný pohyb ve směru opačném. Varianta se sufixem L564 je z výroby plněna speciálním nízkoteplotním plastickým mazivem Centoplex 1 Dl/2 Dl na bázi minerálního oleje a lithium-vápenatého mýdla, které zajišťuje vynikající vlastnosti při nízkých teplotách a dlouhodobou stabilitu při běžném zatížení.

Alternativní označení a identifikace:

• Typové označení: HF0812-L564, HF 0812-L564
• Ekvivalenty: HF0812-L564-QX10J, HF0812L564, L.HF 0812
• EAN: 4012802611892
• Číslo výrobce (MPN): 001365703-0962, 0013657030962
• ECLASS: 23-05-21-90

Konstrukční vlastnosti a složení:

• Materiál pouzdra: Tvářená a kalená legovaná ocel zajišťující vysokou tuhost při minimální radiální výšce.
• Pružiny: Integrované ocelové pružiny pro spolehlivý záběr valivých těles.
• Mazivo L564: Nízkoteplotní mazivo Centoplex (Li-Ca báze) s vysokou odolností proti oxidaci a dobrým chováním při pracovní zátěži.
• Profil: Válcová díra bez těsnění, určená pro montáž s nalisováním do tělesa.

Funkční charakteristika:

Díky kompaktní konstrukci lisovaného pouzdra vyžaduje ložisko HF 0812-L564 minimální prostor pro zástavbu, přičemž si zachovává vysokou únosnost a přesnost spínání. Použití ocelových pružin zaručuje konstantní přítlak jehel a spolehlivou funkci v širokém rozsahu otáček. Mazivo Centoplex snižuje třecí odpor při volnoběžném chodu a chrání vnitřní komponenty proti korozi a opotřebení.

Pokyny k aplikaci a montáži:

Jednosměrná ložiska s lisovaným pouzdrem musí být nalisována do přesného otvoru v tělese, který zajistí jejich správné geometrické vedení a funkční sevření. Hřídel by měla být v místě oběžné dráhy kalená a broušená (doporučená tvrdost 58-64 HRC). Při montáži je nutné dbát na správnou orientaci směru blokování krouticího momentu.
