INA GYE 75-XL-KRR-B upínací ložisko

INA GYE 75-XL-KRR-B upínací ložisko

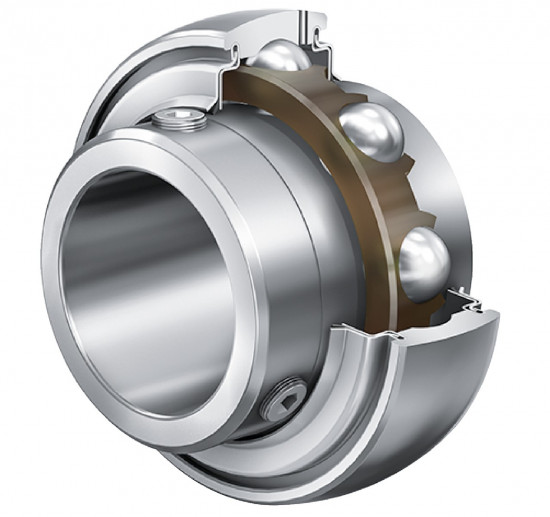

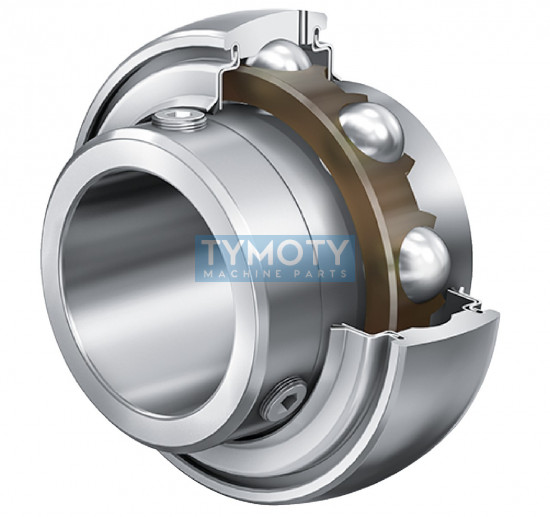

Upínací ložisko (radial insert ball bearing) INA GYE 75-XL-KRR-B představuje prémiovou ložiskovou jednotku v provedení X-life, která je navržena pro průmyslové aplikace vyžadující vysokou únosnost a dlouhou provozní životnost. Toto jednořadé kuličkové ložisko disponuje oboustranně rozšířeným vnitřním kroužkem a sférickým (kulovým) vnějším kroužkem, který umožňuje kompenzaci statické nesouososti při montáži do ložiskových těles.

Alternativní označení a identifikace

Tento produkt je dostupný pod různými typovými zápisy a je zaměnitelný s ekvivalentními výrobky jiných výrobců:

• Výrobce: INA (Schaeffler Group)
• Typové označení: GYE75-XL-KRR-B, GYE75-KRR-B
• Ekvivalenty SKF: YAR215-2F
• Ekvivalenty RHP: 1075-75G RHP
• Ostatní značení: L.UC 215 INA, GYE75KRRB
• Číslo výrobce (PID): 000935247-0000
• EAN: 4012802804966 / 4064327886071

Geometrie a konstrukční prvky

• X-life provedení (XL): Optimalizovaná geometrie a vylepšená kvalita povrchů zajišťují vyšší dynamickou únosnost a prodloužení servisních intervalů.

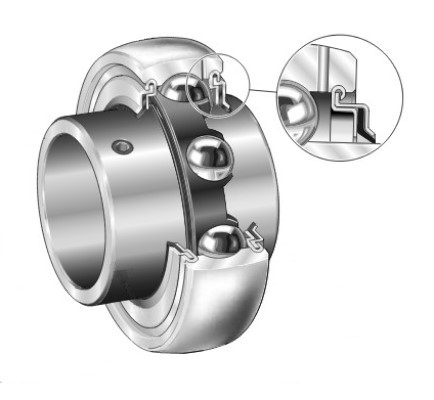

• Těsnění KRR: Oboustranné břitové těsnění typu R. Skládá se z pozinkovaného ocelového krytu a NBR těsnicího břitu běžícího na broušeném osazení vnitřního kroužku pro maximální ochranu proti nečistotám a vlhkosti.
• Způsob upevnění: Fixace na hřídel je realizována pomocí dvou stavěcích šroubů (červů) integrovaných ve vnitřním kroužku ložiska.
• Vnější kroužek: Kulový profil (B) umožňuje naklopení v tělese pro vyrovnání úhlových chyb.
• Vnitřní kroužek: Oboustranně rozšířený, což zajišťuje stabilní usazení na hřídeli.

Hlavní výhody a funkční charakteristika

Díky specifikaci X-life dosahuje ložisko výrazně nižšího tření a nižších provozních teplot, což vede k redukci nákladů na údržbu (TCO). Břitové těsnění KRR je vysoce efektivní v prašném prostředí a při výskytu ostřikující vody. Kulový vnější povrch eliminuje pnutí v ložisku vznikající drobnými nepřesnostmi v konstrukci stroje.

Montáž a údržba

Instalace ložiska se provádí zasunutím na hřídel a dotažením stavěcích šroubů pomocí šestihranného klíče (šířka W=5 mm). Ložisko je z výroby naplněno plastickým mazivem. Vnější kroužek obsahuje mazací otvory pro případné domazávání v náročných provozních podmínkách, přičemž vzdálenost k mazacímu otvoru Ca je 8,5 mm.
