INA GYE 60-XL-KRR-B upínací ložisko

INA GYE 60-XL-KRR-B upínací ložisko

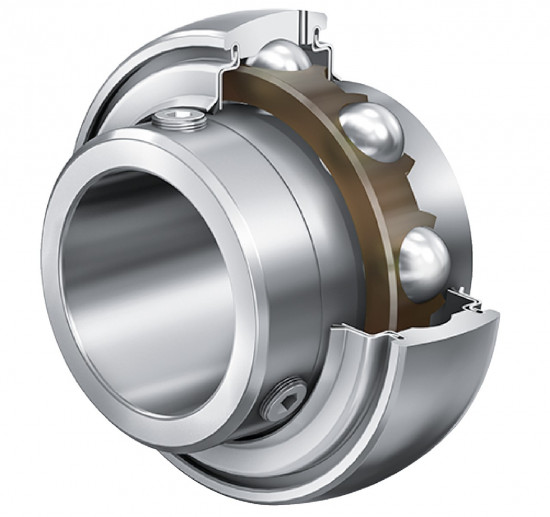

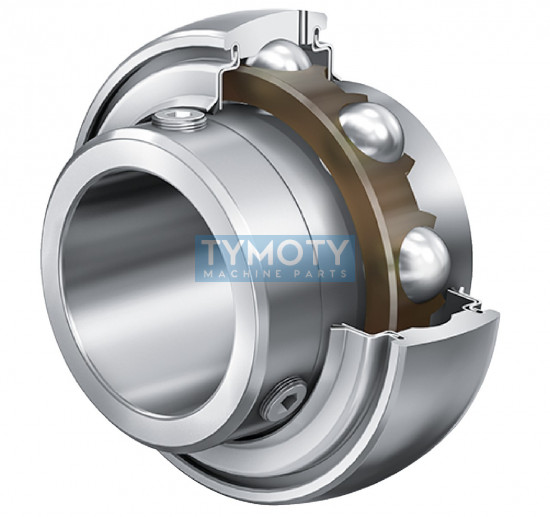

Upínací ložisko INA GYE 60-XL-KRR-B je vysoce výkonné radiální kuličkové ložisko v provedení X-life, které se vyznačuje optimalizovanou geometrií, vyšší únosností a prodlouženou životností. Ložisko je navrženo s vnějším kulovým kroužkem pro kompenzaci statické nesouososti hřídele a s oboustranně rozšířeným vnitřním kroužkem. Tento typ je primárně určen pro montáž do ložiskových těles a je vybaven mechanismem pro zajištění na hřídeli pomocí stavěcích šroubů.

Alternativní označení a identifikace:

• Typové značení: GYE60-KRR-B, GYE60-XL-KRR-B, GYE 60-XL-KRR-B
• EAN: 4012802804997, 4064327795090
• Výrobní číslo (PID): 000935204-0000, 10047954
• Ekvivalenty SKF: YAR212-2F
• Ekvivalenty FAG: 56212
• Ostatní náhrady: 1060-60G SNR, 1060-60G RHP, GYE60KRRB NKE, RS60 Rollway, L.UC 212 INA
• Klíčová slova výrobce: INAGYE60, GYE60INA, SCHAEFFLERGYE60

Konstrukční prvky a geometrie

• X-life (XL): Vyšší únosnost a delší životnost díky vylepšenému vnitřnímu uspořádání a kvalitě povrchů.

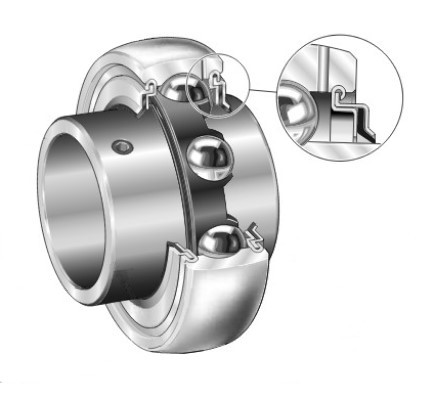

• Těsnění KRR: Oboustranné břitové těsnění typu R s pozinkovanými ocelovými kryty a vnitřním elastomerovým břitem (NBR) běžícím na broušeném osazení vnitřního kroužku.
• Upevnění na hřídel: Pomocí dvou stavěcích šroubů umístěných ve vnitřním kroužku.
• Tvar vnějšího kroužku: Kulový (sférický) povrch pro vyrovnání úhlových chyb při montáži do tělesa.
• Vnitřní uspořádání: Oboustranně rozšířený vnitřní kroužek pro stabilnější uložení na hřídeli.

Funkční charakteristika

Ložisko je navrženo pro zachycování radiálního i axiálního zatížení v obou směrech. Díky integrovaným břitovým těsněním KRR poskytuje vynikající ochranu proti vnikání nečistot a vlhkosti, což je zásadní pro aplikace s náročnými provozními podmínkami. Možnost domazávání je zajištěna otvory ve vnějším kroužku, což prodlužuje servisní intervaly v prašném nebo vlhkém prostředí.

Pokyny k montáži

Instalace se provádí zasunutím ložiska do odpovídajícího litinového nebo ocelového tělesa. Zajištění polohy na hřídeli se provádí utažením stavěcích šroubů na předepsaný moment. Kulový vnější povrch ložiska umožňuje naklopení v tělese, čímž eliminuje pnutí vznikající při průhybu hřídele nebo nepřesné souososti uložení.
