INA GYE 35-KRR-B upínací ložisko

INA GYE 35-KRR-B upínací ložisko

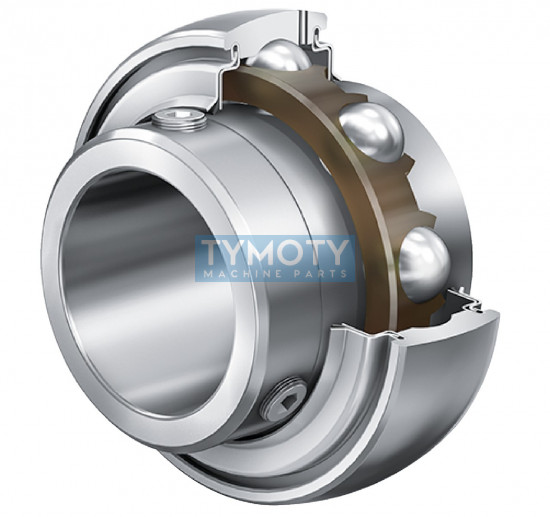

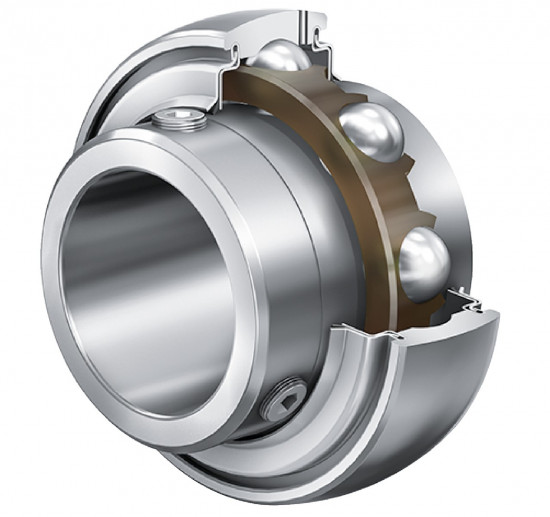

INA GYE 35-KRR-B je vysoce výkonné radiální upínací ložisko v provedení X-life (XL), které nabízí zvýšenou únosnost a delší provozní životnost. Toto ložisko je zkonstruováno s kulovým vnějším kroužkem pro kompenzaci statické nesouososti hřídele při montáži do tělesa. Vnitřní kroužek je oboustranně rozšířený a fixace na hřídeli je zajištěna pomocí dvou stavěcích šroubů. Ložisko je vybaveno robustním břitovým těsněním typu R na obou stranách (KRR), které se skládá z NBR těsnicího břitu sevřeného mezi pozinkovanými ocelovými kryty, což zajišťuje maximální ochranu proti nečistotám a vlhkosti.

Alternativní označení a identifikace:

Tento produkt je v průmyslové praxi identifikován pod následujícími kódy a ekvivalenty: GYE35-XL-KRR-B, GYE35-KRR-B INA, 000812447-0000, PID 10047949, EAN 4012802782837. Mezi shodné náhrady a alternativy patří: SKF YAR207-2F, RHP 1035-35G, NKE GYE35-KRRB, INA GCE35-KRR-B, INA L.UC 207 nebo GYE35-KRR-B-E55ES.

Geometrie a konstrukční prvky:

• X-life technologie: Optimalizovaná vnitřní geometrie zajišťuje vyšší dynamickou únosnost a delší intervaly údržby.

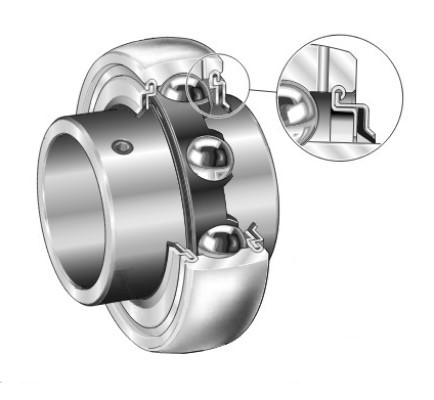

• Těsnění KRR: Oboustranné břitové těsnění typu R s vnitřním a vnějším pozinkovaným krytem pro náročné provozní podmínky.
• Kulový vnější kroužek: Umožňuje naklápění ložiska a eliminuje pnutí vznikající při nesouososti.
• Upevňovací mechanismus: Dva stavěcí šrouby (červy) v oboustranně rozšířeném vnitřním kroužku pro stabilní uchycení na hřídeli.
• Domazávání: Konstrukce umožňuje opětovné mazání ložiska skrze mazací otvory ve vnějším kroužku.

Konstrukční vlastnosti

Ložisko využívá plastovou klec pro vedení valivých těles, což přispívá k nižší hlučnosti a efektivní distribuci maziva. Vnější povrch ložiska je opatřen označením typu B (kulový povrch). Díky oboustrannému rozšíření vnitřního kroužku je ložisko ideální pro aplikace, kde je vyžadována vysoká stabilita běhu a minimální axiální pohyb na hřídeli.

Hlavní funkční charakteristika

KRR břitové těsnění poskytuje vynikající těsnicí účinek proti abrazivnímu prachu a stříkající vodě. Ložisko je primárně určeno pro radiální zatížení, avšak díky své konstrukci zvládne i axiální síly v obou směrech. Provedení X-life zaručuje, že ložisko vykazuje nižší tření a nižší provozní teplotu než standardní varianty.

Oblast použití

Typickými příklady aplikací jsou zemědělské stroje, dopravníkové systémy, textilní stroje, vzduchotechnická zařízení a obecné strojírenství, kde jsou ložiska osazována do litinových nebo plechových ložiskových těles (jednotky typu UCP, UCF, UCFL).
