INA GYE 17-KRR-B upínací ložisko

INA GYE 17-KRR-B (GYE 17-XL-KRR-B) upínací ložisko

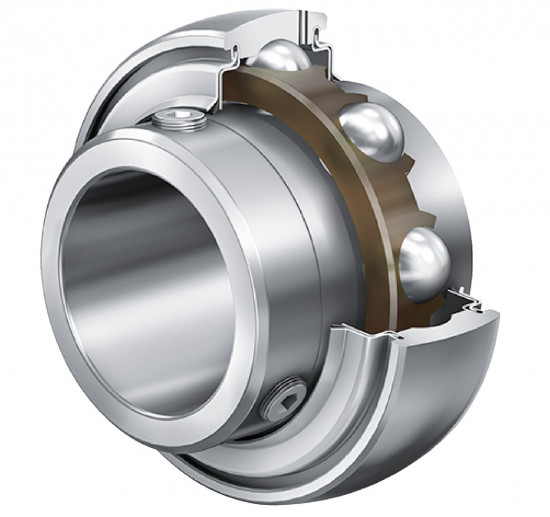

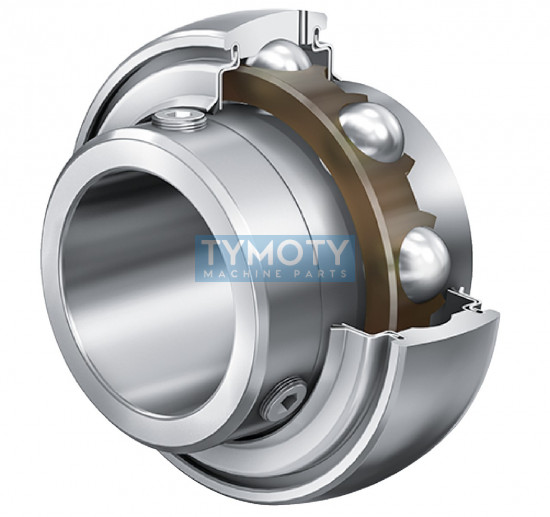

Ložisko INA GYE 17-KRR-B je radiální vložkové kuličkové ložisko v prémiovém provedení X-life (XL), které se vyznačuje vyšší únosností a delší životností. Toto upínací ložisko s kulovým (sferickým) vnějším kroužkem je určeno pro montáž do těles a umožňuje kompenzovat statickou nesouosost hřídele. Vnitřní kroužek je oboustranně rozšířený a upevnění na hřídel je zajištěno pomocí dvou stavěcích šroubů (červů).

Alternativní označení a identifikace:

• Typové označení: GYE17-XL-KRR-B, GYE17-KRR-B, GYE 17-KRR-B
• Ekvivalenty: SKF YAR203-2F, RHP 1017-17G
• EAN: 4012802821529
• Výrobní čísla (PID): 000970581-0000, 10049039
• Další zápisy: GYE17KRRB, INAGYE17, GYE17INA, SCHAEFFLERGYE17

Geometrie a konstrukční prvky

• X-life provedení: Optimalizovaný vnitřní design zvyšující dynamickou únosnost a snižující tření.

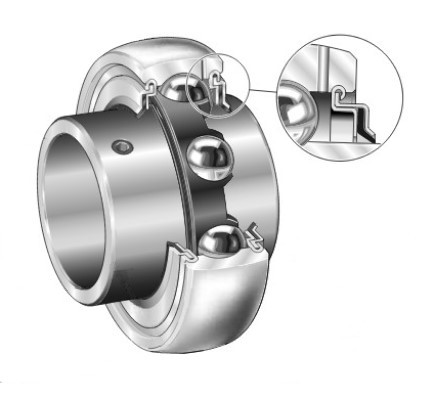

• Těsnění KRR: Oboustranné břitové těsnění typu R (Lip seals) s pozinkovanými ocelovými kryty a pryžovým břitem NBR, chránící proti mechanickým nečistotám a vlhkosti.
• Vnější kroužek: Kulový profil (spherical outer surface) pro vyrovnání statických úhlových chyb.
• Fixace: Zajištění na hřídeli pomocí stavěcích šroubů integrovaných na vnitřním kroužku.
• Možnost mazání: Ložisko je vybaveno otvory pro domazávání přes těleso.

Funkční charakteristika

Ložisko je konstruováno pro zachycování radiálního zatížení a současně i axiálního zatížení v obou směrech. Díky oboustranně rozšířenému vnitřnímu kroužku zajišťuje vysokou stabilitu na hřídeli a minimalizuje její naklápění. Provedení s břitovým těsněním KRR je vhodné pro prostředí se zvýšenou prašností a vlhkostí.

Pokyny k aplikaci a údržbě

Upevnění se provádí utažením stavěcích šroubů na hladký hřídel. Ložisko je primárně naplněno kvalitním plastickým mazivem, avšak konstrukce umožňuje domazávání přes mazací otvory ve vnějším kroužku (vzdálenost Ca = 3,4 mm). Při montáži je nutné dbát na správné vyrovnání sféry ložiska v tělese pro zachování funkce vyrovnávání nesouososti.
