INA GRAE 60-XL-NPP-B upínací ložisko

INA GRAE 60-XL-NPP-B upínací ložisko

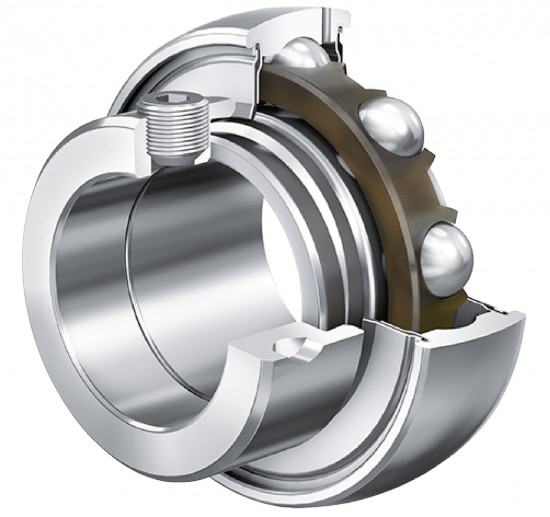

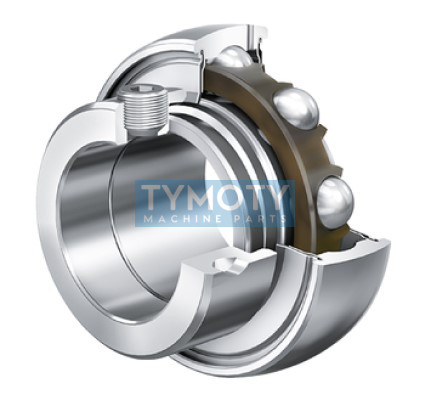

INA GRAE 60-XL-NPP-B je vysoce výkonné radiální upínací kuličkové ložisko v prémiovém provedení X-life, které se vyznačuje vyšší únosností a delší provozní životností. Ložisko je osazeno jednostranně rozšířeným vnitřním kroužkem a k hřídeli se upevňuje pomocí excentrického pojistného kroužku. Vnější kroužek má kulový (sférický) povrch, který umožňuje kompenzovat statické nesouososti při montáži do těles. Tento model je vybaven oboustranným břitovým těsněním typu P (NPP), které zajišťuje vysokou ochranu proti nečistotám a vlhkosti.

Alternativní označení a identifikace

Typové označení: GRAE60-XL-NPP-B, GRAE60-NPP-B INA, GRAE60NPPB, GRAE 60-XL-NPP-B
Ekvivalenty a náhrady: SKF YET212, NSK EN212 AV2S, PTI GRAE60NPPB, SA212 Neutral, SA212 FSY, 16212
Identifikační kódy: PID 000849561-0000, EAN 4012802800661, EAN 4064327795014, Keywords: 10047941, SCHAEFFLER GRAE60

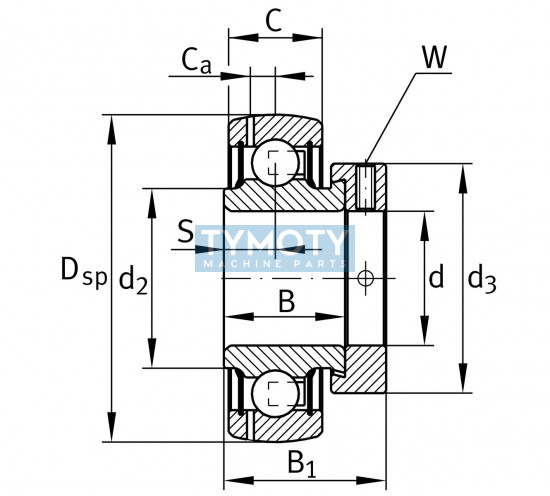

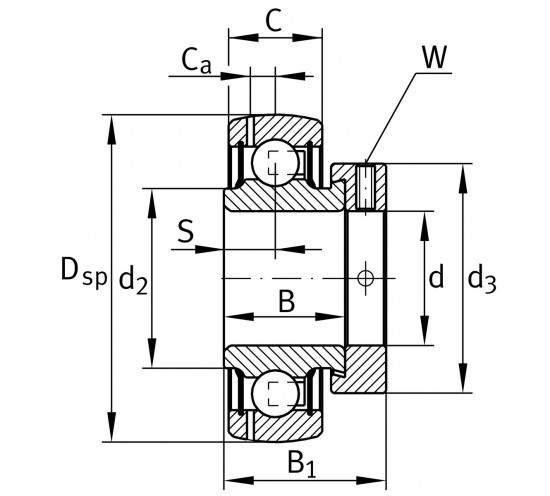

Geometrie a konstrukční prvky

• X-life (XL): Optimalizovaná vnitřní konstrukce pro zvýšení únosnosti a snížení tření.
• Těsnění NPP: Oboustranné břitové těsnění typu P, tvořené dvěma pozinkovanými ocelovými plechy s vloženou NBR částí, axiálně předepjaté.
• Excentrický kroužek: Zajišťuje pevné spojení s hřídelí bez rizika poškození povrchu hřídele.
• Kulový vnější kroužek: Umožňuje naklápění ložiska a eliminuje statickou úhlovou chybu.
• Potravinářská certifikace: Použité mazivo splňuje schválení NSF-H1 a certifikaci ISO 21469 (Food Grade).

Funkční charakteristika

Ložisko je navrženo pro přenášení radiálního zatížení a axiálního zatížení v jednom směru (případně omezeně v obou směrech v závislosti na aplikaci). Díky konstrukci X-life vykazuje extrémně nízkou hlučnost a je podrobováno speciálním hlukovým testům (FA106). Je dodáváno s celoživotní náplní plastického maziva, přičemž konstrukce umožňuje případné domazávání skrze mazací otvory v tělese a ložisku.

Pokyny k aplikaci a montáži

Montáž se provádí nasunutím ložiska na hřídel a dotažením excentrického pojistného kroužku ve směru otáčení hřídele, následně se kroužek zajistí červíkem. Tento systém je ideální pro aplikace s konstantním směrem otáčení. Sférický vnější kroužek vyžaduje odpovídající uložení v tělese s kulovou dutinou pro správnou funkci naklápění.
