INA GRAE 55-XL-NPP-B upínací ložisko

INA GRAE 55-XL-NPP-B upínací ložisko

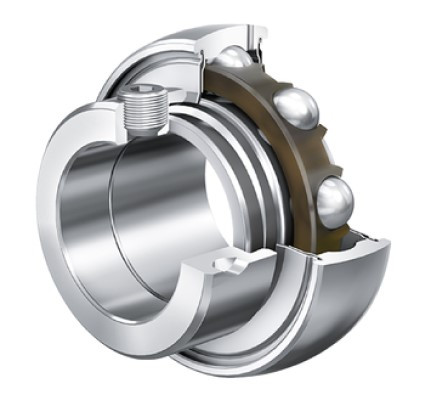

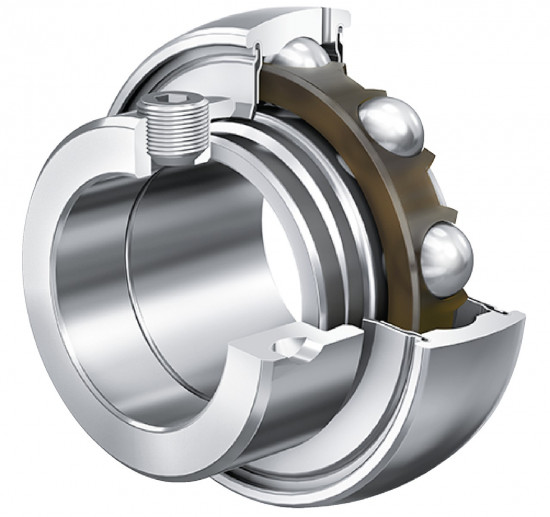

Radiální upínací kuličkové ložisko řady GRAE od prémiového výrobce INA (součást skupiny Schaeffler) je konstruováno v provedení X-life, které se vyznačuje vyšší únosností a prodlouženou životností. Ložisko je vybaveno jednostranně rozšířeným vnitřním kroužkem a kulovým vnějším povrchem, který umožňuje kompenzaci statické nesouososti při montáži do ložiskových těles. Fixace na hřídel je zajištěna pomocí excentrického upínacího kroužku. Konstrukce umožňuje domazávání a je vhodná pro aplikace s radiálním i axiálním zatížením.

Alternativní označení a identifikace:

• Výrobce: INA (Schaeffler Group)
• Typové označení: GRAE55-XL-NPP-B, GRAE55-NPP-B, GRAE 55-XL-NPP-B
• PID výrobce: 013132202-0000
• EAN: 4012802829525, 4064327792150
• Ekvivalenty a náhrady: 16211 (FAG), YET211 (SKF), 1255-55ECG (RHP), KH211GBE (Asahi), ES.211.G2 (SNR), SA211 (FK/FSY), GRAE55KRRB, GRAE55NPPB, L.211-UY
• Sufixy: XL (X-life), NPP (oboustranné břitové těsnění), B (kulový vnější kroužek)

Geometrie a konstrukční prvky

• X-life provedení: Optimalizovaná geometrie oběžných drah a vyšší kvalita povrchu zajišťují nižší tření a vyšší statickou i dynamickou únosnost.
• Těsnění NPP: Dvouvrstvé břitové těsnění typu P, sestávající ze dvou pozinkovaných ocelových podložek s vloženým NBR břitem, axiálně předepjatým pro maximální ochranu proti nečistotám.
• Upínací mechanismus: Excentrický montážní kroužek pro snadnou a pevnou fixaci na hladké hřídele bez nutnosti jejich osazení.
• Vnější kroužek: Kulový profil (sférický) pro vyrovnání úhlových chyb a nesouososti hřídele vůči tělesu.

Hlavní výhody a funkční charakteristika

• Vysoká odolnost: NPP těsnění účinně brání průniku prachu a vlhkosti při zachování nízkého tření.
• Provozní spolehlivost: Provedení X-life prodlužuje servisní intervaly díky minimalizaci tepelného namáhání.
• Všestrannost: Schopnost přenášet axiální zatížení v obou směrech (v omezené míře) a radiální zatížení.
• Hlučnost: Podrobeno speciálním testům hlučnosti (FA106) pro tichý a hladký chod.

Montáž a údržba

Ložisko se upevňuje na hřídel nasunutím a následným pootočením excentrického kroužku ve směru otáčení hřídele, čímž dojde k samosvornému spojení. Zajištění kroužku se provádí pomocí červíku. Díky přítomnosti mazacích otvorů je možné ložisko domazávat pomocí maznice v ložiskovém tělese. Při montáži je nutné zajistit čistotu a správné vyrovnání ložiskových jednotek.
