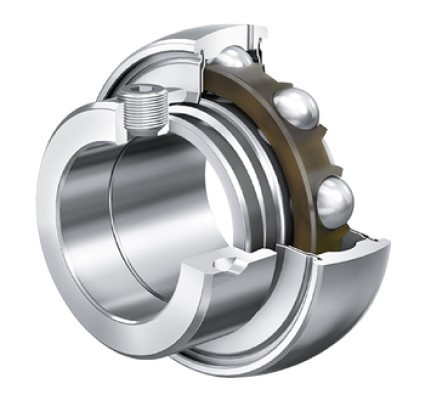

INA GRAE 35-XL-NPP-B upínací ložisko

Upínací ložisko INA GRAE 35-XL-NPP-B (35x72x39 mm) v provedení X-life s excentrickým kroužkem, kulovým vnějším povrchem a břitovým těsněním NPP pro průmyslové aplikace.

Výrobce:: INA
Kód artiklu:: 384576
Katalogové číslo:: L.207-UY
EAN:: 4012802800791
Množství skladem: 16 ks
Skladem u dodavatele: 266 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 13. 10. 2026

Cena s DPH 631,62 Kč

Cena bez DPH 522,00 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	522,00 Kč	631,62 Kč	631,62 Kč
2 ks	511,56 Kč	618,99 Kč	1 237,98 Kč
4 ks	501,12 Kč	606,36 Kč	2 425,44 Kč
6 ks	490,68 Kč	593,72 Kč	3 562,32 Kč

Popis produktu

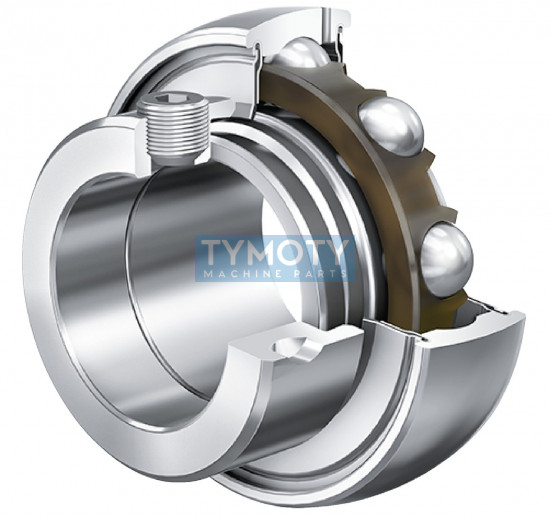

INA GRAE 35-XL-NPP-B Upínací ložisko

Upínací ložisko INA GRAE 35-XL-NPP-B je vysoce kvalitní radiální vkládací ložisko řady X-life, navržené pro aplikace vyžadující kompenzaci nesouososti a spolehlivý přenos rotačního pohybu. Ložisko je vyrobeno ze standardní ložiskové oceli a je opatřeno excentrickým pojistným kroužkem pro snadné a rychlé upevnění na hřídel. Konstrukce s kulovým vnějším kroužkem umožňuje naklápění ložiska v tělese, čímž eliminuje riziko pnutí při montáži.

Alternativní označení a identifikace

Produkt je dostupný pod různými typovými zápisy a je zaměnitelný s ekvivalentními výrobky jiných výrobců:

Identifikační čísla: PID 384576, EAN 4012802800784, Číslo výrobce 000849448-0000
Typové varianty: GRAE35-NPP-B INA, GRAE35-XL-NPP-B, GRAE35NPPB
Ekvivalenty a náhrady: SKF YET207, Felstrom SA207, RHP 1235-35ECG, NSK AEL207W3, NKE SA207, UE207 INA, 238207D-2LS

Konstrukce a funkční charakteristika

X-life provedení: Zvýšená dynamická únosnost a prodloužená životnost ložiska díky optimalizovanému povrchu oběžných drah.
Upevňovací mechanismus: Fixace hřídele pomocí excentrického montážního kroužku, ideální pro aplikace s jednosměrným otáčením.
Systém těsnění (NPP): Oboustranné břitové těsnění typu P (NBR guma s ocelovou výztuhou) s axiálním předpětím pro vysokou ochranu proti nečistotám a vlhkosti.
Možnost domazávání: Ložisko je vybaveno mazacími otvory, které umožňují doplňování plastického maziva během provozu.
Geometrie kroužků: Kulový vnější povrch vnějšího kroužku a jednostranně rozšířený vnitřní kroužek pro vyšší stabilitu.

Parametr	Hodnota
Vnitřní průměr (d)	35 mm
Vnější průměr (D)	72 mm
Celková šířka s kroužkem (B1)	39 mm
Šířka vnitřního kroužku (B)	25,4 mm
Šířka vnějšího kroužku (C)	19 mm
Vnější průměr excentrického kroužku (d3)	55 mm
Dynamická únosnost (Cr)	25 500 N
Statická únosnost (C0r)	15 300 N
Mezní únavové zatížení (Cur)	650 N
Přesnost chodu	P0 / ABEC 1
Provozní teplota	-20 °C až +120 °C
Hmotnost	0,47 kg
Materiál	Ložisková ocel
Typ těsnění	Oboustranné břitové (NPP)

Oblast použití

Toto upínací ložisko je primárně určeno pro montáž do ložiskových těles (domečků) v zemědělských strojích, dopravníkových systémech, balicích linkách a všeobecném strojírenství, kde je vyžadována kompenzace statické nesouososti hřídele.

Montáž a údržba

Upevnění se provádí pootočením excentrického kroužku ve směru otáčení hřídele a následným zajištěním stavěcím šroubem (šířka klíče W=5 mm). Ložisko je dodáváno s náplní standardního lithného maziva, které je v případě potřeby (NSF-H1 standardy pro potravinářství u některých verzí) možné doplňovat skrze mazací otvory v tělese.

Způsoby balení

Název	Množství	Skladem
ks	1	16
B0002	2	0
B0004	4	0
B0006	6	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	000849448-0000
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	35
Průměr D (mm)	72
Šířka B (mm)	39
Šířka C (mm)	19
Šířka W (mm)	384609
Teplota maximální °C	+120
Teplota minimální °C	-20
Těsnění	oboustranně břitové těsnění
Tvar vnějšího kroužku	kulový
Typ	upínací ložisko
Značení	GRAE35-XL-NPP-B
Značka výrobce	INA
