INA GRAE 17-XL-NPP-B upínací ložisko

INA GRAE 17-XL-NPP-B upínací ložisko

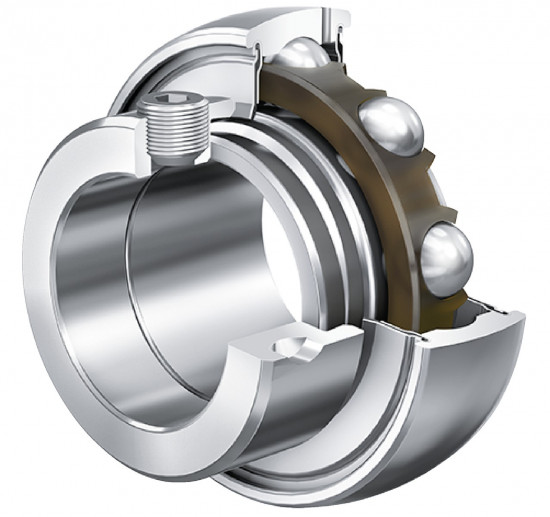

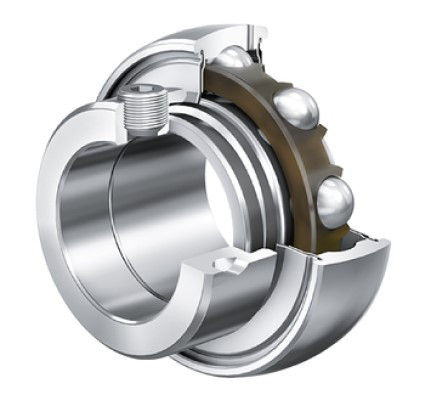

Ložisko INA GRAE 17-XL-NPP-B je radiální upínací kuličkové ložisko v provedení X-life, které se vyznačuje vyšší únosností a prodlouženou životností. Je konstruováno s válcovou dírou pro hřídel a kulovým vnějším kroužkem pro kompenzaci statické nesouososti při montáži do těles. Fixace na hřídel je zajištěna pomocí excentrického upínacího kroužku, což je ideální pro aplikace s konstantním směrem otáčení.

Alternativní označení a identifikace:

• Výrobce: INA (skupina Schaeffler)
• Typové označení: GRAE 17-XL-NPP-B, GRAE17-NPP-B INA, GRAE17-XL-NPP-B
• PID / Číslo výrobce: 384536, 000849316-0000, 10047933
• EAN: 4012802800883
• Ekvivalenty a náhrady: SKF YET203, Felstrom SA203, SNR ES.203.G2, Asahi KH203GAE, RHP 1217-17ECG, FK SA203, EBS SA203, L.203-UY

Geometrie a konstrukce

• X-life provedení: Optimalizovaná geometrie oběžných drah a vyšší kvalita povrchu zvyšují dynamickou únosnost a snižují hlučnost.
• Upevňovací mechanismus: Jednostranně rozšířený vnitřní kroužek s excentrickým pojistným kroužkem pro pevné sevření hřídele.
• Těsnící systém NPP: Oboustranné břitové těsnění (typ P) složené ze dvou pozinkovaných ocelových podložek s vloženou elastomerovou částí (NBR), s axiálním předpětím břitu.
• Vnější kroužek: Kulová (sférická) vnější plocha umožňuje naklápění ložiska v tělese, čímž eliminuje statické úhlové chyby.

Funkční charakteristika

• Mazání a údržba: Ložisko je dodáváno s náplní vysoce kvalitního plastického maziva. Konstrukce umožňuje domazávání (mazací otvor ve vnějším kroužku).
• Odolnost: Certifikace dle ISO 21469 a NSF-H1 (u specifických šarží) indikuje možnost použití v potravinářském průmyslu.
• Zatížení: Schopnost přenášet radiální i axiální síly v obou směrech.

Oblast použití

• Zemědělské stroje a mechanizace.
• Dopravníkové systémy a logistika.
• Potravinářský průmysl a balicí linky.
• Všeobecné strojírenství (uložení v ložiskových domcích řady PA, P, F, FL).
