INA GRAE 15-XL-NPP-B upínací ložisko

INA GRAE 15-XL-NPP-B upínací ložisko

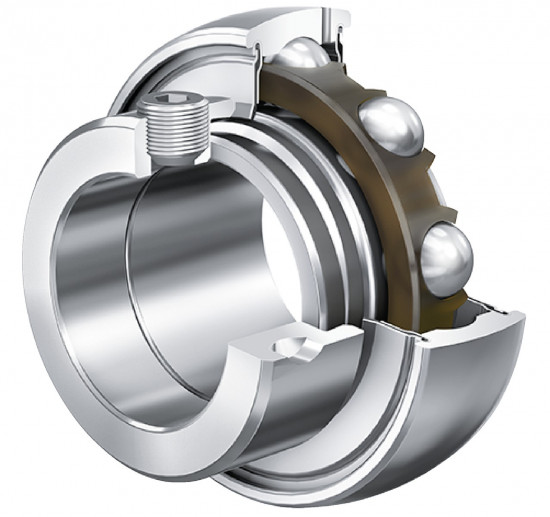

INA GRAE 15-XL-NPP-B je vysoce kvalitní radiální upínací ložisko (vkládací ložisko) řady X-life, které se vyznačuje zvýšenou únosností a prodlouženou životností. Ložisko je konstruováno s kulovým vnějším kroužkem, který umožňuje kompenzaci statických nesouosostí při montáži do ložiskových těles. Fixace na hřídel je zajištěna pomocí excentrického upínacího kroužku, což zaručuje pevné spojení i při jednostranném směru otáčení. Tento model je vybaven oboustranným břitovým těsněním NPP (typ P) pro ochranu proti nečistotám a vlhkosti.

Alternativní označení a identifikace:

• PID: 384526
• Číslo výrobce: 000849278-0000
• EAN: 4012802800906
• Typové značení: GRAE15-XL-NPP-B, GRAE15-NPP-B INA, GRAE15NPPB
• Ekvivalenty SKF: YET203/15
• Ekvivalenty SNR: ES202G2
• Ostatní náhrady: SA202 Felstrom, 1217-15ECG RHP, SA202 EBS, SA202 Craft, SA202 Neutral, L.202-UY

Geometrie a konstrukční prvky

• X-life provedení: Optimalizovaná vnitřní konstrukce zajišťuje vyšší dynamickou únosnost a delší servisní intervaly ve srovnání se standardními ložisky.
• Těsnění NPP: Oboustranné břitové těsnění typu P, tvořené dvěma pozinkovanými ocelovými plechy s vloženým NBR břitem, osově předepjaté.
• Excentrický kroužek: Jednostranně rozšířený vnitřní kroužek s otvorem pro zajištění pomocí excentrického montážního kroužku.
• Kulový vnější kroužek: Vnější povrch typu B umožňuje naklopení v tělese.
• Domazávání: Konstrukce umožňuje domazávání (mazací otvor Ca ve vzdálenosti 3,4 mm).

Hlavní výhody a funkční charakteristika

• Vysoká odolnost: Provedení X-life zvyšuje odolnost proti opotřebení a snižuje tření, což vede k nižší provozní teplotě.
• Spolehlivé těsnění: NPP břity účinně brání úniku maziva a vniku abrazivních částic, což je klíčové pro aplikace v prašném prostředí.
• Univerzální zatížitelnost: Ložisko je schopno přenášet radiální i axiální zatížení v obou směrech.
• Bezúdržbovost: Dodáváno s celoživotní náplní plastického maziva, s možností dodatečného mazání v náročných podmínkách.

Oblast použití

• Zemědělská technika: Dopravníky, sklízecí stroje a mechanizační uzly.
• Průmyslová automatizace: Dopravníkové systémy, balicí stroje a lehké strojírenství.
• Vzduchotechnika: Uložení ventilátorů a klimatizačních jednotek.

Montáž a údržba

Ložisko se upevňuje na hřídel pootočením excentrického kroužku ve směru otáčení hřídele a následným zajištěním stavěcím šroubem (šířka klíče W=3 mm). Demontáž se provádí v opačném pořadí. Pro dosažení optimální životnosti se doporučuje montáž do originálních litinových nebo plechových těles INA/FAG.
