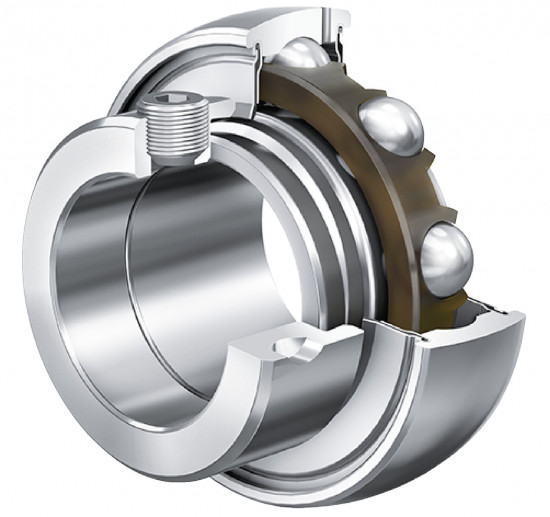

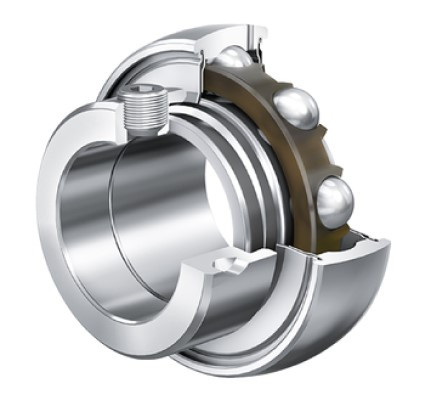

INA GRAE 12-XL-NPP-B je vysoce výkonné upínací kuličkové ložisko (vkládací ložisko) řady X-life, které je navrženo pro konstrukce s pevným směrem otáčení i pro střídavý směr otáčení. Ložisko je vybaveno jednostranně rozšířeným vnitřním kroužkem a k hřídeli se upevňuje pomocí excentrického upínacího kroužku. Vnější kroužek má kulový (sférický) povrch, což umožňuje vyrovnání statické nesouososti při montáži do odpovídajících ložiskových těles.

Alternativní označení a identifikace:

• Typové označení: GRAE12-XL-NPP-B, GRAE12-NPP-B
• EAN: 4012802783605
• Číslo výrobce (PID): 000805513-0000
• Ekvivalenty: YET203/12, GRAE12NPPB INA, SCHAEFFLER GRAE12
• Klíčová slova: 10047931, INAGRAE12, GRAE12INA, ECLASS 23-05-08-02

Geometrie a konstrukční prvky

• X-life (XL): Optimalizovaná geometrie a vylepšený povrch oběžných drah zvyšují únosnost a prodlužují provozní životnost ložiska.
• Těsnění NPP: Oboustranné břitové těsnění (typ P) složené ze dvou pozinkovaných ocelových plechů s mezilehlou částí z NBR, s axiálně předepjatým těsnicím břitem pro vysokou ochranu proti nečistotám.
• Upevnění: Excentrický montážní kroužek zajišťující pevné spojení s hřídelí.
• Vnější kroužek: Kulový vnější povrch (označení B) pro kompenzaci úhlového naklopení.
• Mazání: Naplněno standardním plastickým mazivem, vnější kroužek disponuje mazacím otvorem pro možnost domazávání.

Funkční charakteristika

• Statická úhlová chyba: Kulový vnější kroužek umožňuje vyrovnání vychýlení hřídele vůči tělesu.
• Vysoká odolnost: Provedení NPP s břitovým těsněním je ideální pro prašné a vlhké prostředí.
• Food Grade Standard: Dle specifikace FA106/L460 může být ložisko plněno mazivem NSF-H1 registrovaným pro potravinářský průmysl.
• Nízká hlučnost: Podrobeno speciálnímu testování hlučnosti pro hladký chod v průmyslových aplikacích.

Oblast použití / Příklady aplikací

• Zemědělské stroje: Dopravníky, sklízecí technika.
• Potravinářský průmysl: Balicí stroje a plnicí linky.
• Všeobecné strojírenství: Ventilační systémy, textilní stroje a jednoduché dopravníkové systémy.
• Stavebnictví: Míchačky a vibrační zařízení.

Montáž a údržba

Instalace se provádí nasunutím ložiska na hřídel a dotažením excentrického kroužku ve směru otáčení hřídele, následně se kroužek zajistí stavěcím šroubem (červíkem). Kroužek o šířce W=3 mm vyžaduje odpovídající utahovací moment. Ložisko umožňuje domazávání přes mazací otvory v tělese a vnějším kroužku ložiska (vzdálenost Ca=3,4 mm).
