INA GLCTE 35-XL ložisková jednotka

INA GLCTE 35-XL ložisková jednotka

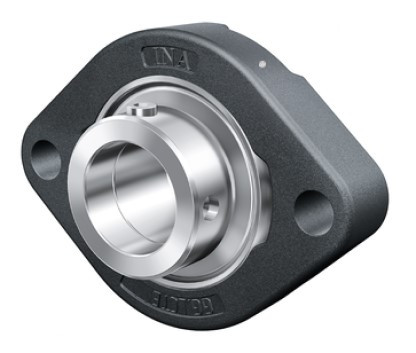

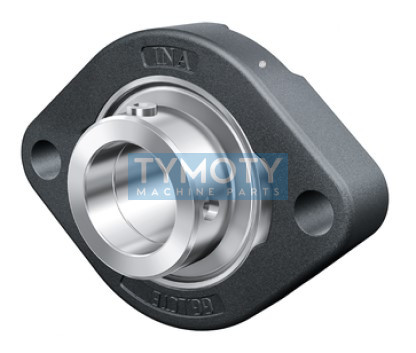

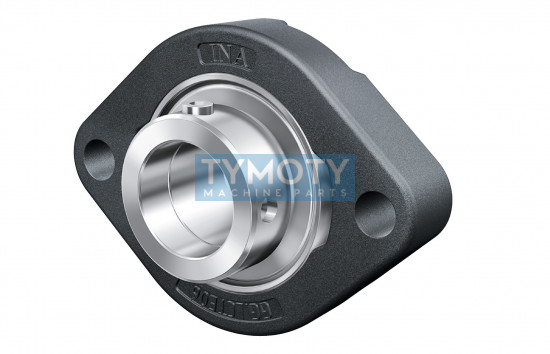

Ložisková jednotka INA GLCTE 35-XL je dvoušroubová přírubová jednotka sestávající z tělesa z šedé litiny a upínacího kuličkového ložiska s excentrickým pojistným kroužkem. Tato jednotka v provedení X-life (XL) nabízí optimalizovanou geometrii oběžných drah, vyšší únosnost a prodlouženou provozní životnost. Je určena pro uložení hřídelí s válcovým profilem, kde je vyžadována vysoká spolehlivost a snadná montáž díky integrovanému mazacímu systému a předem namontovaným těsněním.

Alternativní označení a identifikace:

Produkt je identifikován pod těmito kódy a označeními: GLCTE35, GLCTE35-XL, GLCTE35 INA, GLCTE 35-XL-NPP-B, 000831379-0000, EAN: 4012802791808, PID: 10047722, SCHAEFFLER GLCTE35.

Konstrukční prvky a materiálové složení

• Těleso ložiska: Vyrobeno z šedé litiny (označení GLCTE07), vyznačující se vysokou tuhostí a schopností tlumit vibrace.
• Ložisková vložka: Osazeno ložiskem GRAE35-XL-NPP-B ze standardní ložiskové oceli s optimalizovaným vnitřním uspořádáním X-life.
• Způsob upevnění: Excentrický montážní kroužek zajišťuje pevné spojení s hřídelí bez rizika poškození povrchu hřídele.
• Těsnící systém: P-těsnění (jednoduché těsnění s krytkou) chránící vnitřní prostor před nečistotami a únikem maziva.
• Mazání: Jednotka je vybavena připojovacím závitem M6 pro domazávání.

Hlavní výhody a funkční charakteristika

Označení X-life garantuje špičkové parametry v dané třídě ložiskových jednotek. Optimalizovaný povrch oběžných drah minimalizuje tření a hlučnost, což vede k nižšímu zahřívání a delším servisním intervalům. Litinové těleso s oválnou přírubou umožňuje montáž v prostorech s omezenou šířkou při zachování vysoké strukturální stability. Excentrický kroužek je ideální pro aplikace s konstantním směrem otáčení, kde zajišťuje maximální stabilitu upnutí.

Montáž a údržba

Instalace se provádí pomocí dvou šroubů skrze otvory v přírubě. Upevnění na hřídel se realizuje pootočením excentrického kroužku ve směru otáčení hřídele a následným zajištěním stavěcím šroubem. Jednotka je dodávána s počáteční náplní plastického maziva a je vybavena maznicí se závitem M6 pro pravidelnou údržbu v náročných provozních podmínkách.
