INA GLCTE 25-XL ložisková jednotka

INA GLCTE 25-XL ložisková jednotka

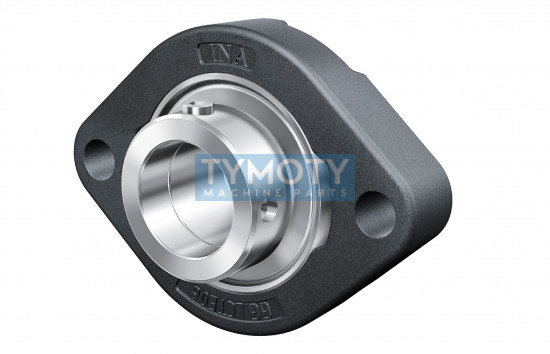

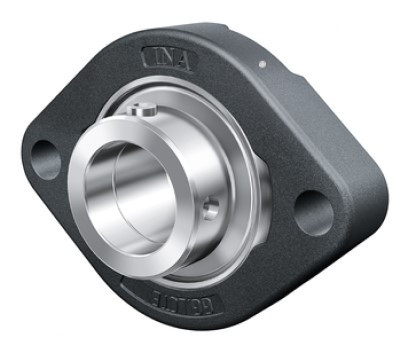

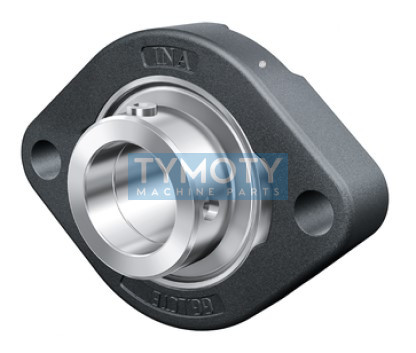

INA GLCTE 25-XL je kompletní dvoušroubová přírubová ložisková jednotka v oválném provedení, která se skládá z litinového tělesa a radiálního kuličkového ložiska s excentrickým upínacím kroužkem. Tato jednotka v provedení X-life (XL) nabízí zvýšenou dynamickou únosnost a prodlouženou provozní životnost. Je určena pro přesné a spolehlivé uložení hřídelí v aplikacích s fixním směrem otáčení, kde je vyžadována vysoká odolnost a snadná montáž.

Alternativní označení a identifikace:

• Typové označení: GLCTE 25-XL, GLCTE25-XL
• Výrobce: INA (člen skupiny Schaeffler)
• EAN: 4012802791853
• Číslo výrobce (PID): 000831352-0000 / 0008313520000
• Ekvivalenty a náhrady: FYTF25FM (SKF), GLCTE25, GRAE25-NPP-B + LCTE05, 10047720

Geometrie a konstrukce

• Těleso (GEHGLCTE05-GG): Vyrobeno z šedé litiny (GG) s oválnou přírubou a dvěma otvory pro upevňovací šrouby.
• Ložisko (GRAE25-NPP-B): Samonastavitelné kuličkové ložisko s válcovým vnějším kroužkem a technologií X-life.
• Upevnění na hřídel: Pomocí excentrického montážního kroužku, který zajišťuje pevné spojení s hřídelem.
• Těsnění: Standardní P-těsnění (jednoduché těsnění), které chrání ložiskový prostor před prachem, vlhkostí a nečistotami.
• Mazání: Jednotka je vybavena mazacím otvorem se závitem M6 pro snadné domazávání.

Hlavní výhody a funkční charakteristika

• X-life technologie: Zajišťuje vyšší únosnost a delší intervaly údržby díky optimalizované drsnosti oběžných drah.
• Kompaktní design: Oválná příruba umožňuje instalaci v prostorech s omezenou šířkou.
• Kompletní sestava: Jednotka je dodávána jako připravená k okamžité montáži, což zkracuje čas instalace.
• Vysoká stabilita: Excentrický kroužek brání prokluzu hřídele a minimalizuje vibrace.

Oblast použití

• Dopravníkové systémy: Pásové a válečkové dopravníky v logistice a potravinářství.
• Zemědělská technika: Pohonné mechanismy a hřídele zemědělských strojů.
• Všeobecné strojírenství: Uložení hřídelí v textilních, tiskařských a balicích strojích.

Montáž a údržba

• Instalace: Upevnění na hřídel se provádí pootočením excentrického kroužku ve směru rotace hřídele a následným zajištěním červíkem (imbus klíč 3 mm).
• Mazání: Jednotka je z výroby naplněna standardním mazivem. Pro domazávání využívejte závit M6 určený pro maznici.
• Zajištění: K upevnění tělesa na konstrukci jsou určeny dva šrouby odpovídající otvoru N=9 mm.
