INA GE 55-KRR-B ložisko

INA GE 55-KRR-B (GE 55-XL-KRR-B) Ložisko

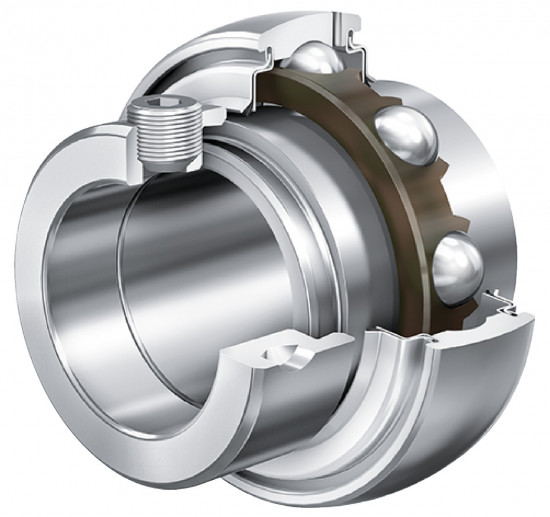

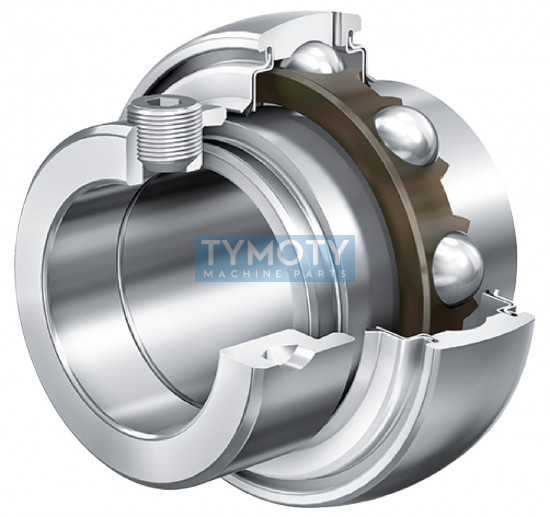

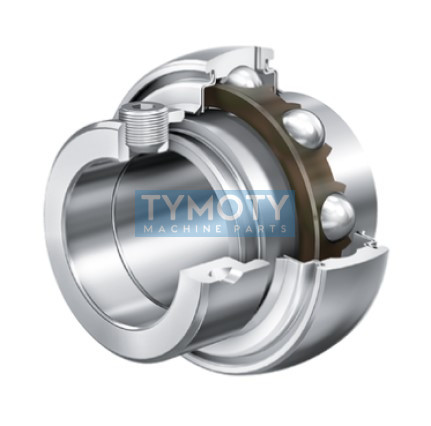

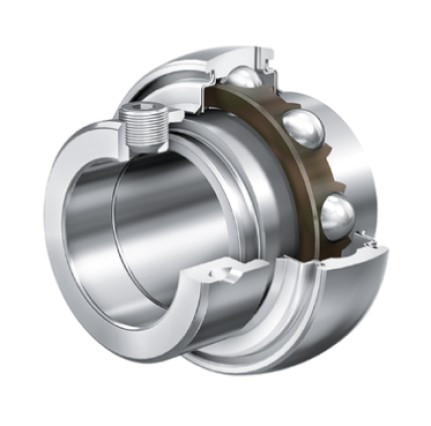

Upínací kuličkové ložisko INA GE 55-KRR-B v prémiovém provedení X-life (XL) představuje vysoce výkonnou ložiskovou jednotku s válcovou dírou a kulovým (sférickým) vnějším povrchem. Toto ložisko je konstruováno pro upevnění na hřídel pomocí excentrického upínacího kroužku a je optimalizováno pro dlouhou životnost a vysokou únosnost v průmyslových aplikacích.

Alternativní označení a identifikace:

Typové označení: GE 55-KRR-B, GE 55-XL-KRR-B, GE55-KRR-B-E55EB
Identifikační čísla (PID): 000804908-0000, 0008049080000, 10049016
EAN: 4012802783766, 4064327885029
Ekvivalenty a náhrady: SKF YEL211-2F, NTN UEL211D1, RHP 1055-55DECG, SLF 36211B, FSY HC211

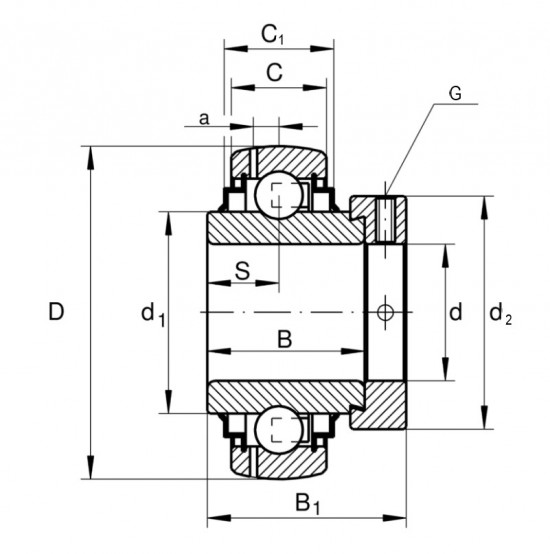

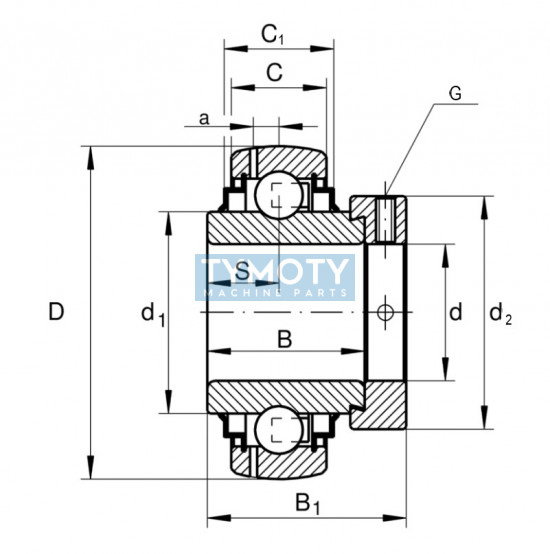

Konstrukční prvky a geometrie

• X-life provedení (XL): Vyšší dynamická únosnost a prodloužená provozní životnost díky optimalizované geometrii oběžných drah a kvalitě povrchu.
• Těsnění KRR: Oboustranné břitové těsnění typu R s pozinkovanými ocelovými krycími plechy a těsnicím břitem z NBR, běžícím na broušeném osazení vnitřního kroužku.
• Vnější kroužek: Kulový (sférický) povrch pro kompenzaci statické úhlové chyby a nesouososti v tělese.
• Vnitřní kroužek: Oboustranně rozšířený vnitřní kroužek zajišťující stabilitu a přesné vedení na hřídeli.
• Způsob upevnění: Excentrický upínací kroužek pro pevné spojení s hřídelí.

Hlavní výhody a funkční charakteristika

Ložisko je vybaveno systémem domazávání přes mazací otvory ve vnějším kroužku, což umožňuje údržbu v náročných provozních podmínkách. Těsnění KRR poskytuje vysokou ochranu proti vnikání nečistot a vlhkosti díky mechanické ochraně zinkovanými plechy. Provedení X-life zajišťuje nižší tření a nižší provozní teplotu, což přispívá k energetické účinnosti stroje.

Montáž a údržba

Upevnění se provádí dotažením excentrického kroužku ve směru otáčení hřídele a následným zajištěním pomocí stavěcího šroubu (červíku) o velikosti W=5 mm. Kulový vnější kroužek umožňuje naklopení ložiska v tělese, čímž se eliminují pnutí vznikající při průhybu hřídele nebo nepřesné montáži. Ložisko je dodáváno s plastickým mazivem a je připraveno k okamžitému použití.
