INA GE 50-KRR-B ložisko

INA GE 50-KRR-B ložisko

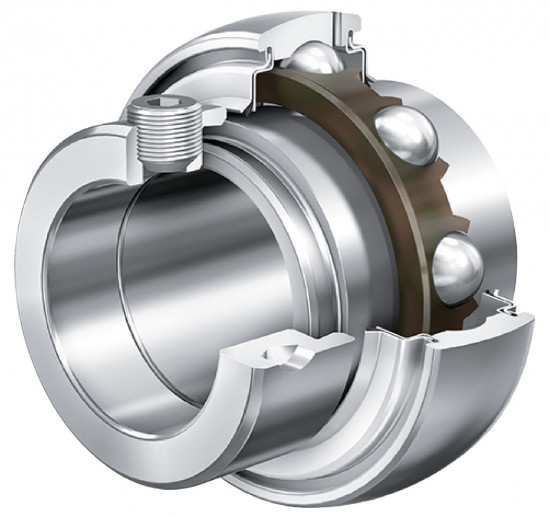

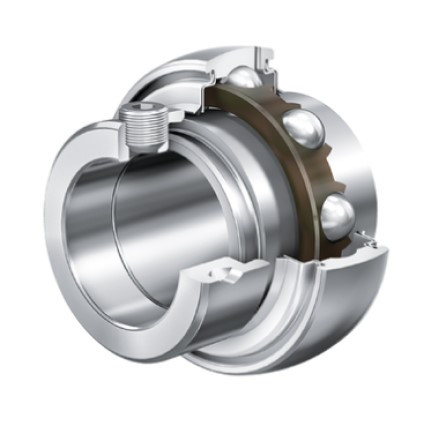

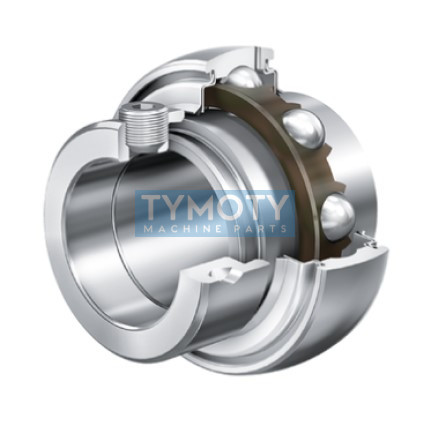

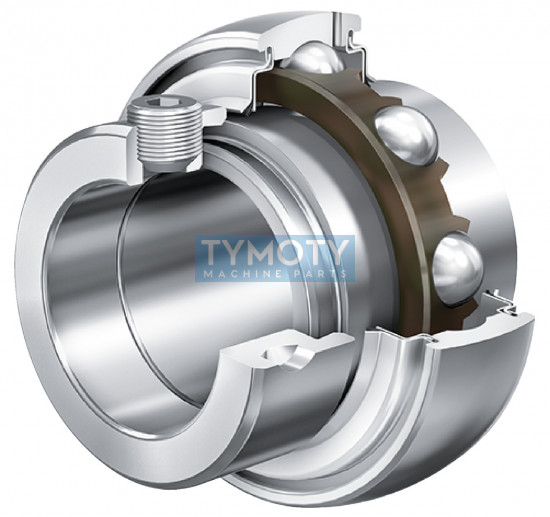

INA GE 50-KRR-B (v novějším značení GE 50-XL-KRR-B) je radiální upínací kuličkové ložisko řady GE s kulovým vnějším kroužkem a oboustranně rozšířeným vnitřním kroužkem. Toto ložisko je součástí prémiové řady X-life, která se vyznačuje optimalizovanou geometrií, vyšší únosností a prodlouženou provozní životností. Je navrženo pro upevnění na hřídel pomocí excentrického upínacího kroužku, což zajišťuje pevné spojení i při vysokých otáčkách a jednostranném směru otáčení.

Alternativní označení a identifikace:

Typové označení: GE50-KRR-B INA, GE50-XL-KRR-B INA, GE 50-XL-KRR-B, GE50-KRR-B-AS2/V

Identifikátory: PID: 384405, Číslo výrobce: 000804053-0000, EAN: 4012802783995, ECLASS: 23-05-08-02

Ekvivalenty a náhrady: SKF YEL210-2F, RHP UEL210D1, NSK EW210, Asahi UG210, HFH HC210, KDF HC210, FSY HC210, L.210-LY, 56210

Konstrukční prvky a materiálové složení

• X-life provedení: Vyšší dynamická únosnost a delší servisní intervaly díky vylepšenému povrchu oběžných drah.
• Těsnění KRR: Oboustranné břitové těsnění typu R s pozinkovanými ocelovými kryty a pryžovým břitem (NBR) běžícím na broušeném osazení vnitřního kroužku.
• Excentrický kroužek: Mechanismus pro rychlé a bezpečné zajištění ložiska na hřídeli.
• Kulový vnější kroužek: Umožňuje naklopení ložiska v tělese a kompenzaci statické nesouososti hřídele.
• Materiál: Vysoce kvalitní ložisková ocel (standardní ocel pro valivá ložiska).
• Mazání: Ložisko je naplněno plastickým mazivem a je vybaveno mazacími otvory pro možnost domazávání (systém AS2/V).

Hlavní výhody a funkční charakteristika

Ložisko GE 50-KRR-B vyniká vysokou odolností proti znečištění díky robustnímu břitovému těsnění KRR, které mechanicky chrání vnitřní prostor ložiska před prachem a vlhkostí. Provedení X-life zajišťuje nižší tření a nižší provozní teplotu, což prodlužuje životnost maziva. Kulový vnější povrch kroužku je ideální pro aplikace, kde dochází k mírným průhybům hřídele nebo nepřesnostem při montáži konstrukce.

Oblast použití

Tento typ upínacího ložiska je široce využíván v zemědělských strojích, dopravníkových systémech, balicích linkách a v obecném strojírenství. Je vhodné pro uložení v litinových, ocelových nebo plastových tělesech (ložiskových jednotkách), kde je vyžadována snadná montáž a vysoká provozní spolehlivost.

Montáž a údržba

Upevnění se provádí nasunutím ložiska na hřídel a následným pootočením excentrického kroužku ve směru otáčení hřídele. Kroužek se následně zajistí pomocí stavěcího šroubu (červíku). Přestože je ložisko dodáváno s náplní maziva, doporučuje se v náročných provozních podmínkách pravidelné domazávání přes maznici v tělese, aby byla zachována integrita těsnění a odvod nečistot.
