INA GE 40-XL-KRR-B ložisko

INA GE 40-XL-KRR-B ložisko

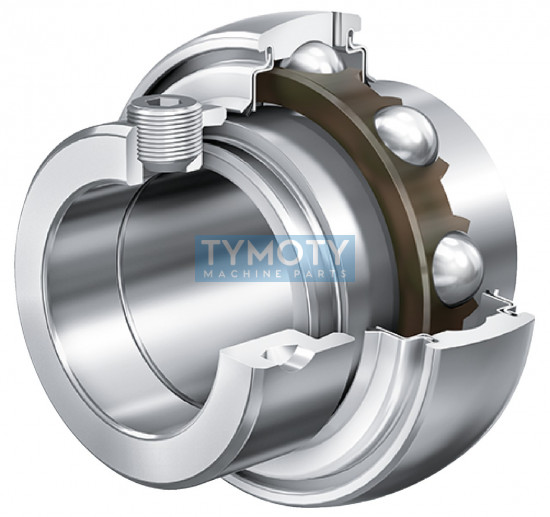

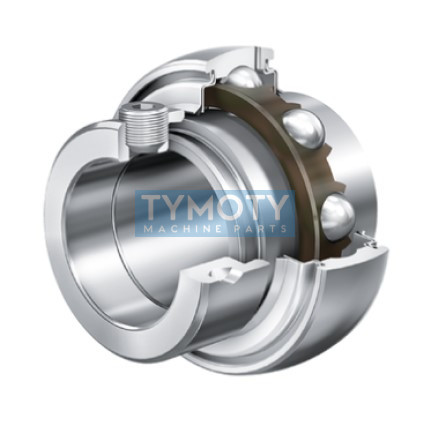

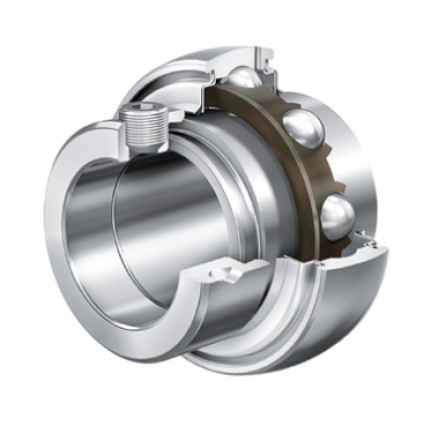

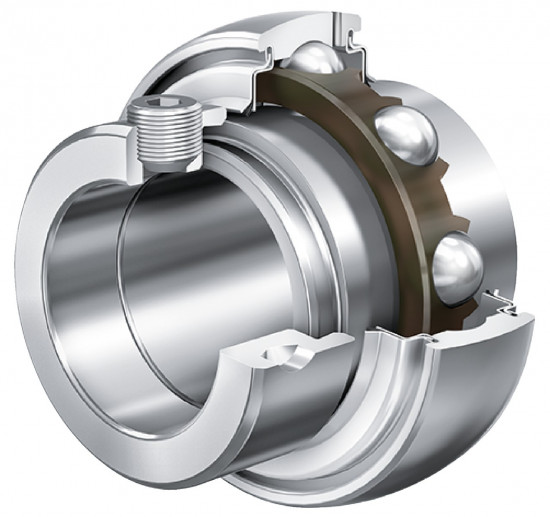

INA GE 40-XL-KRR-B je vysoce výkonné radiální upínací ložisko řady X-life, navržené pro efektivní přenášení radiálních i axiálních zatížení v obou směrech. Toto ložisko se vyznačuje kulovým vnějším kroužkem, který umožňuje kompenzaci statické nesouososti hřídele. Je vyrobeno z prémiové standardní oceli pro valivá ložiska a disponuje technologií X-life, která zaručuje vyšší dynamickou únosnost a prodlouženou provozní životnost. Vnitřní kroužek je oboustranně rozšířený, což zajišťuje stabilitu a optimální rozložení tlaku na hřídeli.

Alternativní označení a identifikace:

Typové označení: GE40-XL-KRR-B, GE40-KRR-B INA, GE 40-XL-KRR-B-AS2/V
Ekvivalenty: SKF YEL208-2F, RHP 1040-40DECG, NSK EW208 AV2S, Peer HC208-A, MSB HC208, Neutral NA208
Identifikátory: PID 000804967-0000, EAN 4012802783681, EAN 4012802783698, Kód 384385, L.208-LY

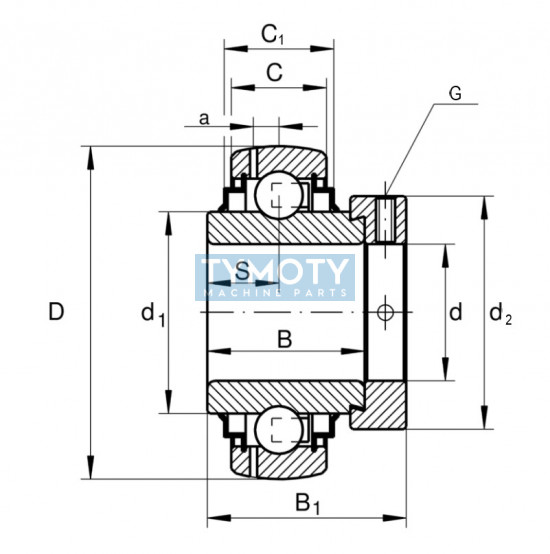

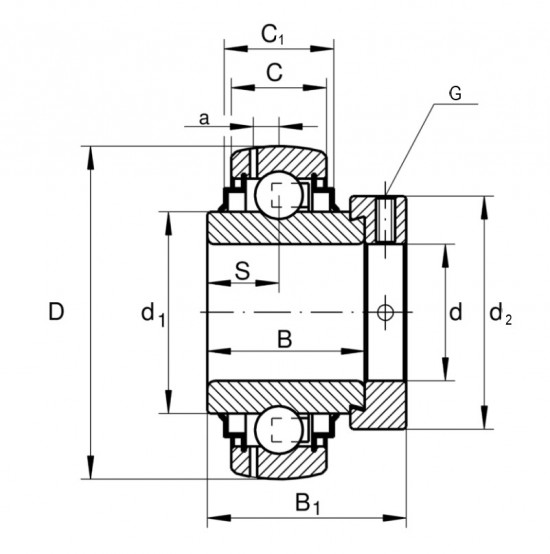

Konstrukční prvky a geometrie

• X-life (XL): Optimalizovaná vnitřní konstrukce pro vyšší výkon a delší servisní intervaly.
• Těsnění KRR: Oboustranné břitové těsnění (typ R) s pozinkovanými ocelovými kryty a NBR břitem běžícím na broušeném osazení vnitřního kroužku.
• Upevnění: Excentrický montážní kroužek zajišťující pevné spojení s hřídelí i při vysokých otáčkách.
• Vnější kroužek: Kulový (sférický) povrch pro vyrovnání úhlových chyb.
• Vnitřní kroužek: Oboustranně rozšířený pro zvýšenou stabilitu uložení.
• Mazání: Ložisko je domazávatelné přes mazací otvory ve vnějším kroužku.

Hlavní výhody a funkční charakteristika

Díky provedení X-life nabízí ložisko výrazně vyšší únosnost při zachování kompaktních rozměrů. Těsnění KRR poskytuje vynikající ochranu proti prachu, nečistotám a vlhkosti, což je kritické pro aplikace v zemědělství nebo těžkém průmyslu. Kulový vnější kroužek efektivně eliminuje pnutí vznikající v důsledku průhybu hřídele nebo nepřesností v montáži tělesa.

Montáž a údržba

Upevnění se provádí dotažením excentrického kroužku ve směru otáčení hřídele a následným zajištěním stavěcím šroubem. Ložisko je dodáváno s prvotní náplní maziva, avšak konstrukce umožňuje pravidelné domazávání pro prodloužení životnosti v náročných provozních podmínkách. Při montáži je nutné dbát na čistotu dosedacích ploch a správnou orientaci excentrického kroužku.
