INA GE 35-XL-KRR-B ložisko

INA GE 35-XL-KRR-B ložisko

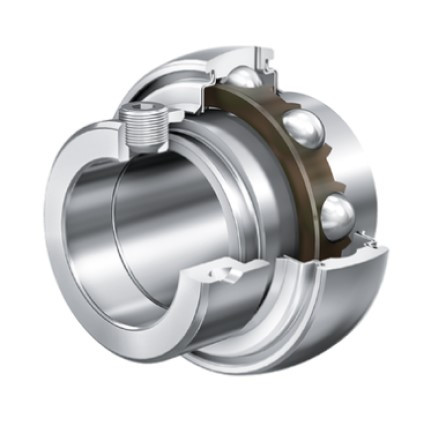

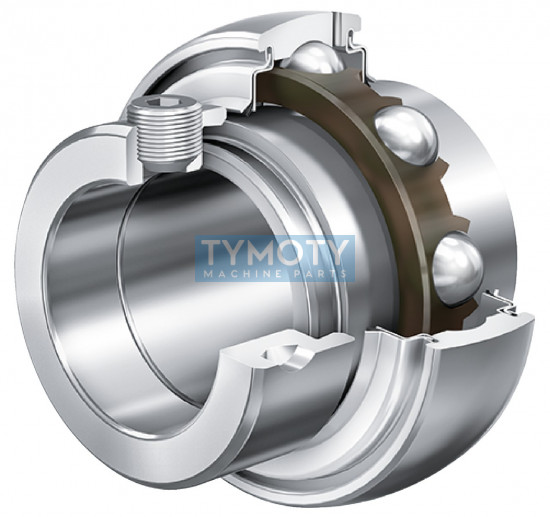

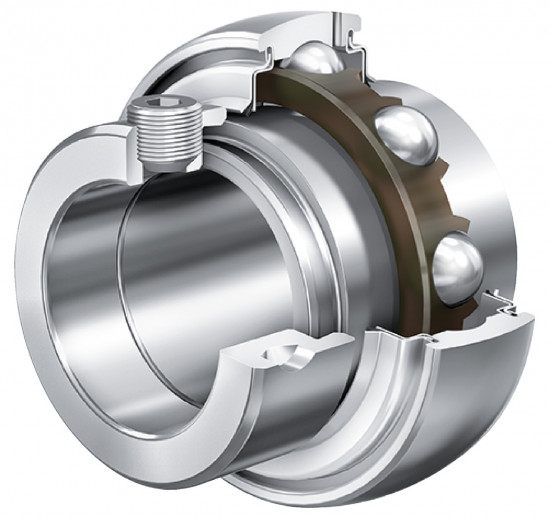

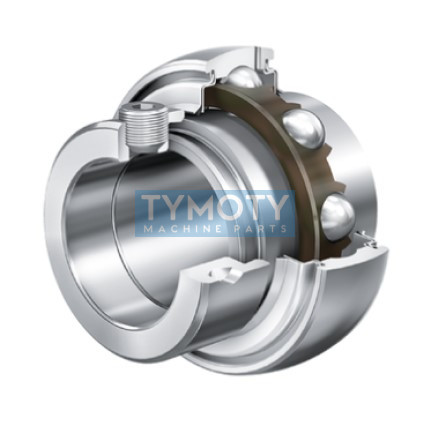

INA GE 35-XL-KRR-B je vysoce kvalitní radiální upínací kuličkové ložisko (vkládací ložisko) s excentrickým pojistným kroužkem a kulovým vnějším povrchem. Toto ložisko v provedení X-life (XL) nabízí zvýšenou únosnost a prodlouženou provozní životnost. Je navrženo pro aplikace s konstantním nebo střídavým směrem otáčení, kde je vyžadováno spolehlivé utěsnění a snadná montáž na hřídel.

Alternativní označení a identifikace

Typové označení: GE35-XL-KRR-B, GE35-KRR-B INA, GE35-XL-KRR-B-AS2/V
Ekvivalenty: SKF YEL207-2F, RHP 1035-35DECG, RHP UEL207D1, NSK EW207 AV2S, FYH NA207, FK HC207, Neutral NA207, GE35KPPB, GE35KRRB
Identifikátory: PID: GE35 -KRR-B, EAN: 4012802784237, EAN: 4012802784251, Číslo výrobce: 000803421-0000, ECLASS: 23-05-08-02

Konstrukční prvky a materiálové složení

• X-life (XL): Optimalizovaná vnitřní geometrie a kvalita povrchu zajišťující vyšší dynamickou únosnost a delší servisní intervaly.
• Těsnění KRR: Oboustranné břitové těsnění typu R. Skládá se z vnitřního a vnějšího pozinkovaného ocelového krytu, mezi nimiž je pryžový břit (NBR) běžící na broušeném osazení vnitřního kroužku.
• Vnější kroužek (B): Sférický (kulový) vnější povrch umožňuje vyrovnání statické nesouososti při montáži do tělesa.
• Vnitřní kroužek: Oboustranně rozšířený vnitřní kroužek pro stabilní uložení na hřídeli.
• Upevnění: Fixace na hřídel je realizována pomocí excentrického upínacího kroužku.
• Materiál: Vysoce kvalitní standardní ložisková ocel s vysokou odolností proti opotřebení.

Funkční charakteristika

Ložisko je schopno přenášet radiální zatížení i axiální zatížení v obou směrech. Díky břitovému těsnění KRR s ocelovými kryty je ložisko vysoce odolné proti vnikání nečistot, prachu a vlhkosti, což jej předurčuje pro provoz v náročných podmínkách. Konstrukce s excentrickým kroužkem zajišťuje pevné spojení s hřídelí i při vysokých otáčkách a vibracích.

Oblast použití

Tento typ ložiska se primárně používá v ložiskových jednotkách (domcích) v zemědělských strojích, dopravníkových systémech, balicích strojích a v obecném strojírenství. Je ideální pro aplikace, kde dochází k mírným průhybům hřídele nebo nesouososti uložení.

Montáž a údržba

Montáž se provádí nasunutím na hřídel a dotažením excentrického kroužku ve směru otáčení hřídele, následně se kroužek zajistí červíkem. Ložisko je z výroby naplněno plastickým mazivem, ale díky mazacímu otvoru na vnějším kroužku umožňuje domazávání v průběhu provozu, což prodlužuje jeho životnost v prašném prostředí.
