INA GE 25-XL-KRR-B ložisko

INA GE 25-XL-KRR-B ložisko

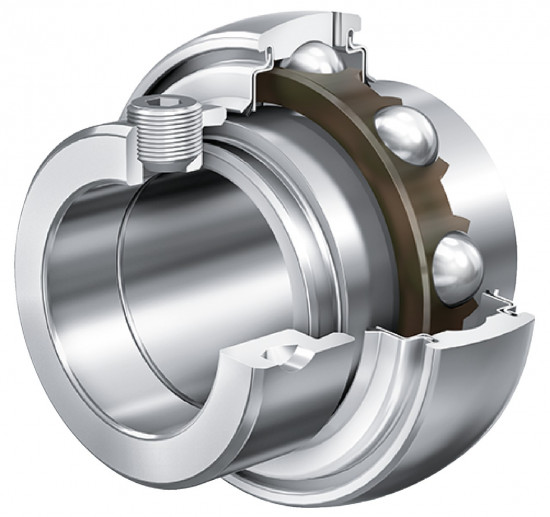

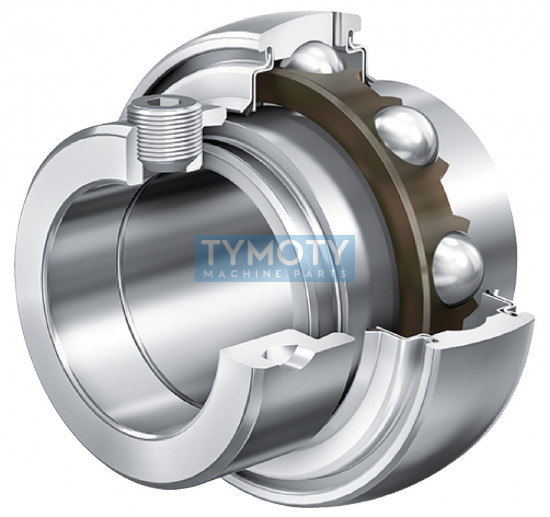

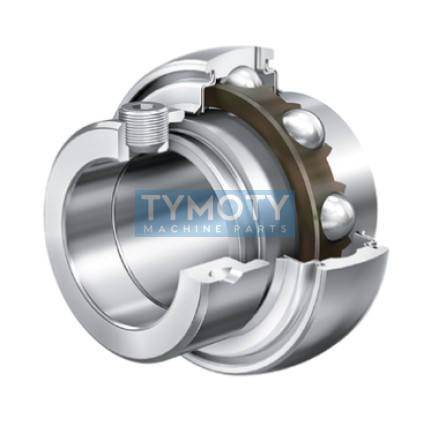

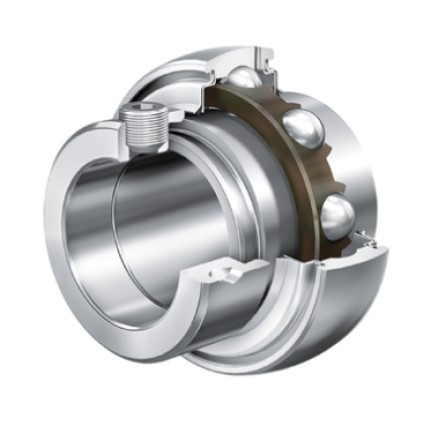

INA GE 25-XL-KRR-B je radiální upínací ložisko (insert ball bearing) v prémiovém provedení X-life, které se vyznačuje vyšší únosností a prodlouženou životností. Ložisko je konstruováno s kulovým vnějším kroužkem pro kompenzaci statických nesouosostí a je vybaveno oboustranným břitovým těsněním typu R (KRR). Upevnění na hřídel je zajištěno pomocí excentrického upínacího kroužku, což je ideální pro aplikace s konstantním směrem otáčení.

Alternativní označení a identifikace:

Typové označení: GE25-XL-KRR-B, GE25-KRR-B, GE 25-XL-KRR-B, GE25KRRB
EAN: 4054371032135
Výrobní čísla (PID): 0928134880000, 000804304-0000, 10047919
Ekvivalenty a náhrady: YEL205, YEL205-2F, 1025-25DECG RHP, GE25KRRB+COL Timken, UEL205D1 RHP, UEL205D1W3 NSK, UEL205D1 NTN, HC205 HFH, NA205 TR, NA205 Neutral, HC205 FSY.

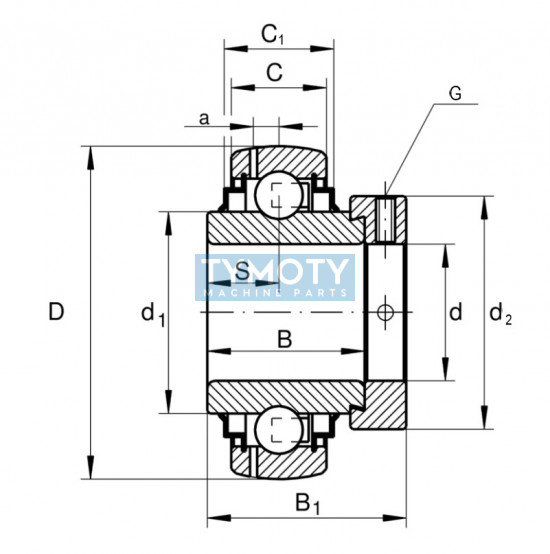

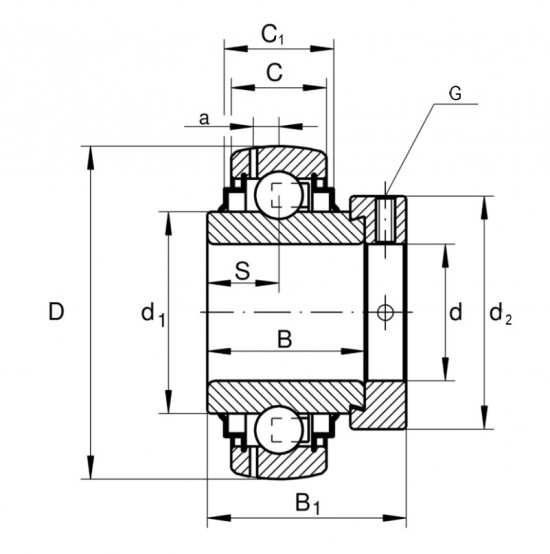

Geometrie a konstrukční prvky

• X-life (XL): Optimalizovaná vnitřní konstrukce zajišťující vyšší dynamickou únosnost a delší servisní intervaly.
• Těsnění KRR: Oboustranné břitové těsnění typu R s pozinkovanými ocelovými kryty a pryžovým břitem NBR běžícím na broušeném osazení vnitřního kroužku.
• Vnější kroužek: Kulový (sférický) povrch pro vyrovnání úhlového vychýlení v tělese.
• Vnitřní kroužek: Oboustranně rozšířený pro stabilní uložení na hřídeli.
• Upevňovací mechanismus: Excentrický montážní kroužek pro pevné spojení s hřídelí.

Konstrukční vlastnosti

Ložisko je vyrobeno ze standardní ložiskové oceli s vysokou čistotou. Vnější kroužek je opatřen mazacími otvory, což umožňuje domazávání ložiska i během provozu. Těsnění KRR poskytuje vysokou ochranu proti hrubým nečistotám a vlhkosti díky mechanické ochraně zinkovanými plechy, které chrání vnitřní elastomerový břit.

Hlavní výhody

Díky certifikaci X-life dosahuje toto ložisko výrazně vyšší životnosti v porovnání se standardními variantami. Konstrukce s excentrickým kroužkem minimalizuje riziko poškození hřídele a zajišťuje snadnou montáž. Kulový vnější kroužek eliminuje pnutí vznikající při mírné nesouososti hřídele vůči tělesu.

Pokyny k aplikaci

Ložisko je vhodné pro montáž do litinových, ocelových nebo plastových ložiskových těles (domků). Při montáži excentrického kroužku je nutné kroužek dotáhnout ve směru otáčení hřídele a následně zajistit stavěcím šroubem. Ložisko je dodáváno s prvotní náplní plastického maziva, přičemž konstrukce umožňuje následnou údržbu skrze maznici v tělese.
