INA GAY 45-XL-NPP-B upínací ložisko

INA GAY 45-XL-NPP-B upínací ložisko

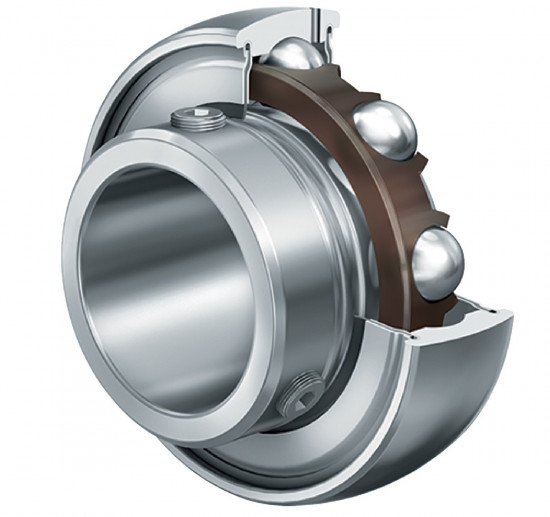

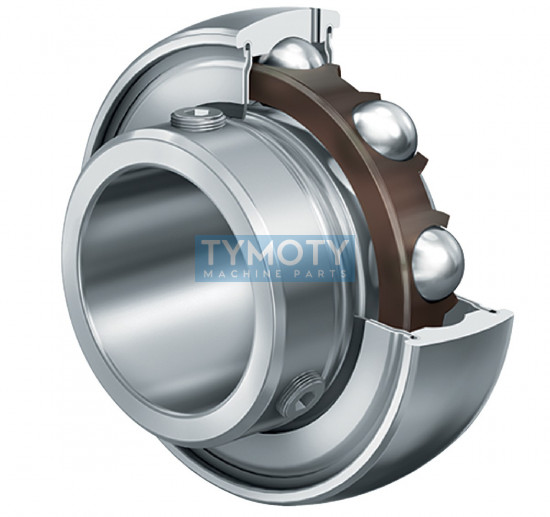

INA GAY 45-XL-NPP-B je radiální upínací kuličkové ložisko řady GAY..-NPP-B v prémiovém provedení X-life. Toto vložné ložisko disponuje kulovým (sférickým) vnějším kroužkem, který umožňuje kompenzaci statické úhlové nesouososti při montáži do ložiskových těles. Ložisko je vybaveno jednostranně rozšířeným vnitřním kroužkem a je určeno pro upevnění na hřídel pomocí dvou stavěcích šroubů. Varianta X-life (XL) zaručuje vyšší dynamickou únosnost a prodlouženou provozní životnost díky optimalizované geometrii a kvalitě povrchů.

Alternativní označení a identifikace:

• Typové označení: GAY 45-XL-NPP-B, GAY45-NPP-B INA, GAY45-XL-NPP-B INA
• Ekvivalenty: SKF YAT209, Felstrom SB209, RHP 1245-45G, NTN M-AS209, SNR US209G2, Neutral SB209, L.UE 209 INA
• Identifikační kódy: PID GAY45 -NPP-B, Číslo výrobce 000943258-0000, EAN 4012802803853, EAN 4064327886187

Geometrie a konstrukční prvky

• X-life (XL): Standard kvality Schaeffler zajišťující vyšší únosnost a delší servisní intervaly.
• Těsnění NPP: Oboustranné břitové těsnění typu P (dvě pozinkované ocelové podložky s vloženou částí z NBR a axiálně předpjatým těsnicím břitem).
• Upevňovací mechanismus: Fixace na hřídel pomocí dvou stavěcích šroubů (grub screws) umístěných ve vnitřním kroužku.
• Vnější kroužek: Sférický profil (tvar B) pro vyrovnání nesouososti v tělese.
• Vnitřní kroužek: Jednostranně rozšířený, válcová díra.
• Materiál: Standardní ložisková ocel s vysokou čistotou.

Funkční charakteristika a mazání

• Mazání: Ložisko je z výroby naplněno plastickým mazivem; konstrukce umožňuje domazávání přes mazací otvory ve vnějším kroužku (vzdálenost Ca = 6,4 mm).
• Zatížení: Schopnost přenášet radiální i axiální zatížení v obou směrech.
• Speciální certifikace: Některé šarže splňují NSF-H1 (potravinářské mazivo) dle ISO 21469.

Oblast použití

• Průmyslové aplikace: Dopravníkové systémy, zemědělská technika, balicí stroje a ventilátory.
• Montáž: Vhodné pro uložení v litinových, ocelových nebo plastových ložiskových tělesech (domečcích).
