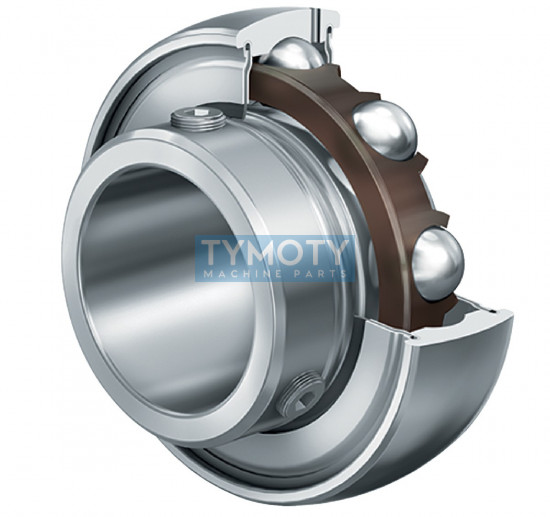

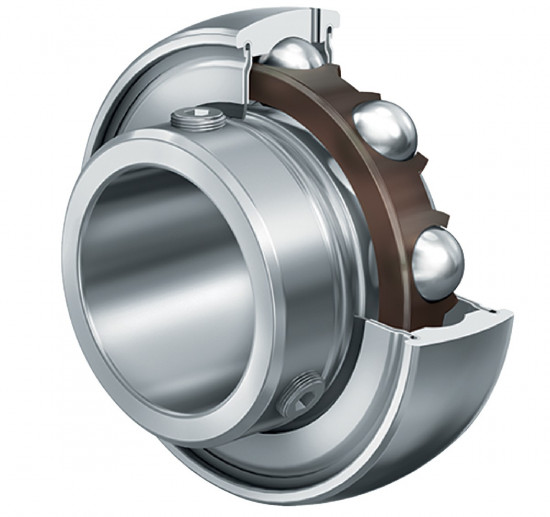

INA GAY 15-XL-NPP-B upínací ložisko

Prémiové upínací ložisko INA GAY 15-XL-NPP-B (15x40x22 mm) v provedení X-life s kulovým vnějším kroužkem, oboustranným břitovým těsněním a upevněním pomocí stavěcích šroubů.

Výrobce:: INA
Kód artiklu:: 384226
Katalogové číslo:: L.UE 202 INA
EAN:: 4012802806953
Množství skladem: 7 ks
Skladem u dodavatele: 447 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 20. 10. 2026

Cena s DPH 339,77 Kč

Cena bez DPH 280,80 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	280,80 Kč	339,77 Kč	339,77 Kč
2 ks	269,57 Kč	326,18 Kč	652,36 Kč
4 ks	263,95 Kč	319,38 Kč	1 277,52 Kč
8 ks	258,34 Kč	312,59 Kč	2 500,72 Kč

Popis produktu

INA GAY 15-XL-NPP-B upínací ložisko

INA GAY 15-XL-NPP-B je radiální upínací kuličkové ložisko v prémiovém provedení X-life, které se vyznačuje vyšší únosností a prodlouženou životností. Toto ložisko disponuje kulovým (sférickým) vnějším kroužkem, který umožňuje vyrovnání statické úhlové chyby při montáži do tělesa. Je navrženo pro upevnění na hřídel pomocí dvou stavěcích šroubů (červů) umístěných na jednostranně rozšířeném vnitřním kroužku. Konstrukce je optimalizována pro radiální i axiální zatížení v obou směrech.

Alternativní označení a identifikace:

Typové označení: GAY 15-XL-NPP-B, GAY15-NPP-B INA
Ekvivalenty a náhrady: YAT203/15, L.UE 202 INA, GAY15NPPB
Identifikační kódy: EAN 4012802806953, PID 000905119-0000

Konstrukční a funkční charakteristika

X-life provedení: Optimalizovaná geometrie a povrchová úprava zajišťují výrazně vyšší dynamickou únosnost a delší servisní intervaly.
Těsnění NPP: Oboustranné břitové těsnění typu P, tvořené dvěma pozinkovanými ocelovými podložkami s vloženou NBR částí a axiálně předpjatým těsnicím břitem.
Sférický vnější kroužek: Vnější povrch typu B umožňuje naklopení ložiska v tělese pro kompenzaci nesouososti hřídele.
Upevňovací mechanismus: Fixace na hřídel je zajištěna pomocí stavěcích šroubů (grub screws) s vnitřním šestihranem o šířce 2,5 mm.
Materiálové složení: Vyrobeno z vysoce kvalitní standardní ložiskové oceli s vysokou odolností proti únavě materiálu.

Parametr	Hodnota
Vnitřní průměr (d)	15 mm
Vnější průměr (D SP)	40 mm
Celková šířka (B)	22 mm
Šířka vnějšího kroužku (C)	12 mm
Dynamická únosnost (Cr)	10 100 N
Statická únosnost (C0r)	4 750 N
Mezní únavové zatížení (Cur)	202 N
Teplotní rozsah	-20 °C až +120 °C
Hmotnost	0,09 kg
Těsnění	NPP (oboustranné břitové)
Způsob upevnění	Stavěcí šrouby
Tvar vnějšího kroužku	Kulový (sférický)
Třída přesnosti	P0 / PN (ABEC 1)
Výpočetní součinitel (f0)	13

Hlavní výhody a vlastnosti

Ložisko je dodáváno s celoživotní náplní plastického maziva a je v mnoha aplikacích bezúdržbové. Díky certifikaci NSF-H1 a mazivům registrovaným dle ISO 21469 (u specifických variant) je vhodné i pro aplikace s nároky na potravinářskou čistotu. Provedení FA106 zaručuje speciální testování na nízkou hlučnost chodu.

Oblast použití

Upínací ložiska řady GAY jsou ideální pro použití v zemědělských strojích, dopravníkových systémech, textilních strojích a v potravinářském průmyslu. Jsou určena pro montáž do litinových, ocelových nebo plastových ložiskových těles (domečků), kde je vyžadována snadná montáž na hladké hřídele bez nutnosti osazení.

Montáž a údržba

Při montáži je nutné zajistit správné dotažení stavěcích šroubů na předepsaný moment, aby nedošlo k uvolnění vnitřního kroužku na hřídeli. Ložisko umožňuje domazávání skrze mazací otvor ve vnějším kroužku (vzdálenost Ca = 3,4 mm), což prodlužuje jeho životnost v extrémně prašném nebo vlhkém prostředí.

Způsoby balení

Název	Množství	Skladem
ks	1	7
B0002	2	0
B0004	4	0
B0008	8	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	000905119-0000
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	15
Průměr D (mm)	40
Šířka B (mm)	22
Šířka C (mm)	12
Teplota maximální °C	+120
Teplota minimální °C	-20
Těsnění	oboustranné kontaktní, pryž
Tvar vnějšího kroužku	kulový
Typ	upínací ložisko
Značení	GAY 15-XL-NPP-B
Značka výrobce	INA
