INA 3805-2RS kuličkové ložisko s kosoúhlým stykem

INA 3805-2RS kuličkové ložisko s kosoúhlým stykem

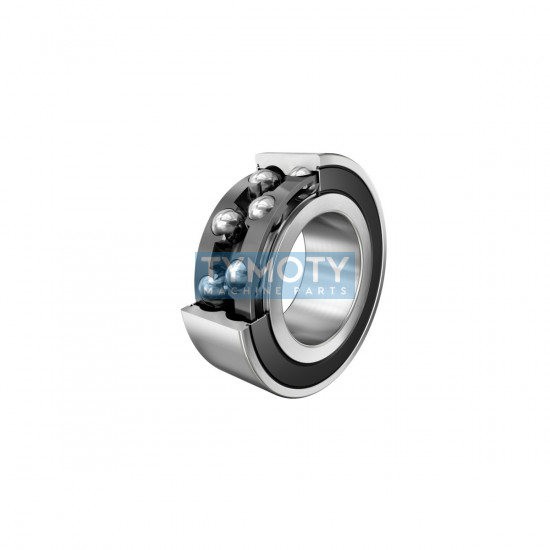

INA 3805-2RS je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem v provedení s plastovou klecí a oboustranným těsněním. Konstrukčně jsou valivá tělesa uspořádána v konfiguraci "O" (zády k sobě), což odpovídá sdružené dvojici jednořadých ložisek. Tato konstrukce umožňuje přenášet nejen radiální zatížení, ale i obousměrná axiální zatížení při zachování vysoké tuhosti uložení. Ložisko je od výrobce naplněno kvalitním plastickým mazivem GA14 a je navrženo pro celoživotní bezúdržbový provoz.

Alternativní označení a identifikace

• Výrobce: INA (Schaeffler Group)
• Typové označení: 3805-2RS-TVH, 38..-B-2RS-TVH
• Identifikační čísla: PID 000996459-0000, 0009964590000
• EAN: 4012802029123, 4064328577268
• ECLASS: 23-05-08-03
• Další ekvivalenty: 38052RS, 3805 2RS INA, SCHAEFFLER 3805-2RS

Konstrukční prvky a materiálové složení

• Klec (TVH): Masivní klec z polyamidu PA66 zesíleného skelnými vlákny, vedená kuličkami.
• Těsnění (2RS): Oboustranné třecí břity z olejivzdorné a otěruvzdorné pryže navulkanizované na ocelové kroužky, zalisované do zápichů vnějšího kroužku.

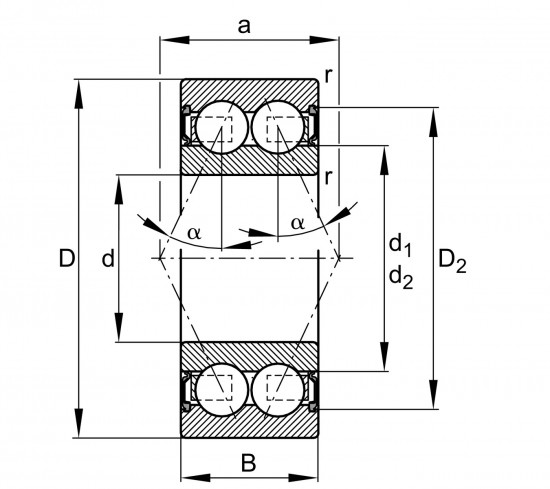

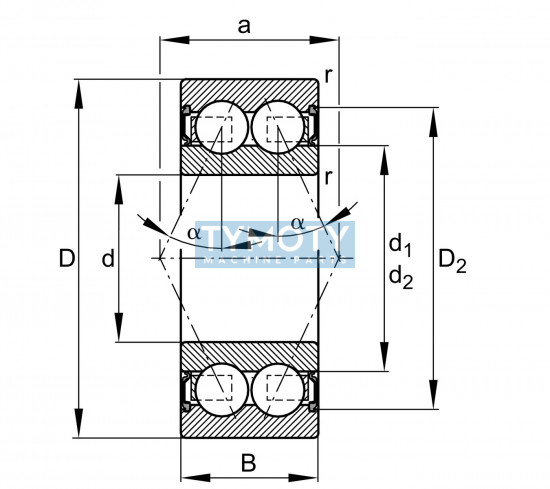

• Vnitřní konstrukce: Dvouřadé provedení bez plnicích drážek (Design B) se stykovým úhlem 25°.
• Materiál: Vysoce kvalitní standardní ocel pro valivá ložiska s tepelnou stabilizací do 120 °C (SN).
• Mazání: Standardní nízkohlučné plastické mazivo GA14 pro široký teplotní rozsah.

Technická specifikace a geometrie

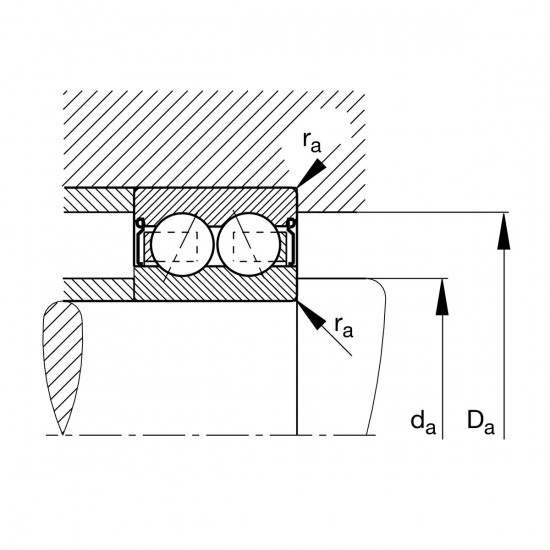

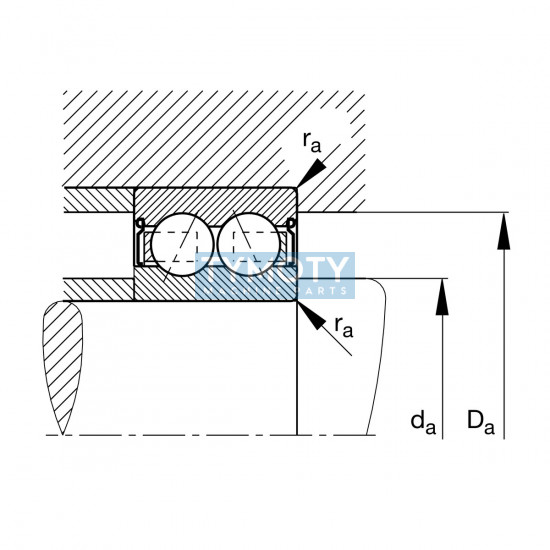

Ložisko se vyznačuje optimalizovanou geometrií vnitřních kroužků. Těsnící břity se opírají o specificky zkosené hrany vnitřního kroužku, což zvyšuje účinnost ochrany proti nečistotám a úniku maziva. Minimální rozměr sražení (rmin) činí 0,3 mm. Průměr ramene hřídele (da min) je 27 mm a maximální průměr osazení tělesa (Da max) je 35 mm.

Hlavní výhody a funkční charakteristika

• Obousměrná tuhost: Díky konfiguraci "O" a stykovému úhlu 25° ložisko výborně zachycuje klopné momenty.
• Bezúdržbovost: Celoživotní náplň maziva a efektivní 2RS těsnění eliminují potřebu domazávání.
• Nízké tření: Přesně broušené oběžné dráhy a optimalizovaná polyamidová klec snižují provozní teplotu a hluk.
• Odolnost: Stabilizované kroužky umožňují provoz v náročných teplotních podmínkách až do 120 °C.

Oblast použití

Ložisko 3805-2RS je vhodné pro aplikace vyžadující kompaktní rozměry a schopnost přenášet kombinované zatížení. Typicky se využívá v přesném strojírenství, u malých elektromotorů, vřeten, čerpadel a v automobilovém průmyslu pro pomocné agregáty, kde je kladen důraz na dlouhou životnost a minimální nároky na údržbu.
