INA 3800-2RS kuličkové ložisko s kosoúhlým stykem

INA 3800-2RS kuličkové ložisko s kosoúhlým stykem

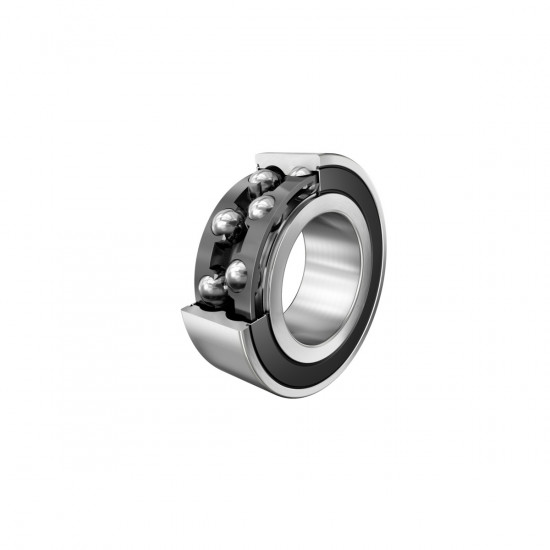

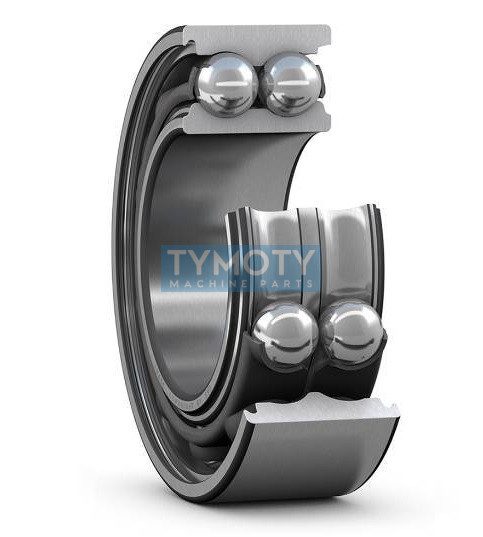

INA 3800-2RS je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které konstrukčně odpovídá sdružené dvojici jednořadých ložisek v uspořádání do "O" (zády k sobě). Tento design zajišťuje vysokou tuhost uložení a schopnost přenášet radiální i obousměrná axiální zatížení. Ložisko je vybaveno oboustranným třecím těsněním 2RS a je naplněno kvalitním plastickým mazivem pro celou dobu své životnosti.

Alternativní označení a identifikace

Tento produkt je v technické dokumentaci a katalozích uváděn pod následujícími kódy a ekvivalenty:

• Výrobní označení: 38..-B-2RS-TVH
• Alternativní zápisy: 3800-2RS, 3800 2RS, 3800.2RS
• Číslo výrobce (PID): 000995436-0000
• EAN: 4012801046909

Konstrukční prvky a materiálové složení

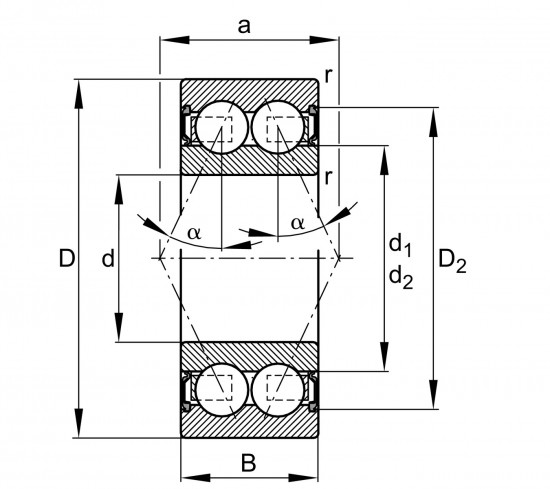

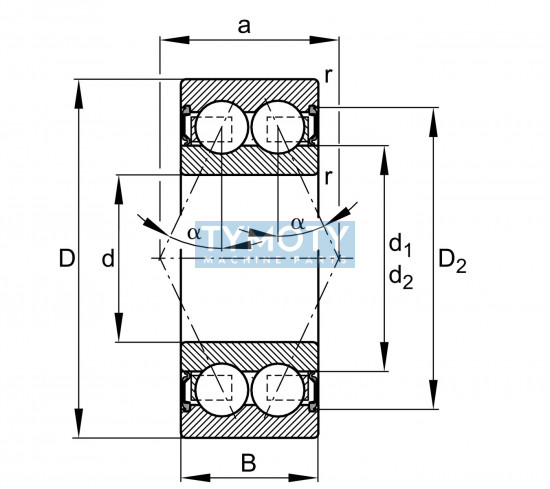

• Stykový úhel 25°: Specifická geometrie pro efektivní rozklad sil při kombinovaném zatížení.
• Těsnění 2RS: Oboustranné kontaktní těsnění z olejivzdorné pryže navulkanizované na ocelové kroužky, zalisované do zápichů ve vnějším kroužku.
• Klec TVH: Masivní vedená klec z polyamidu PA66 zesíleného skelnými vlákny.
• Mazivo GA14: Nízkošumové plastické mazivo s teplotní stabilizací pro standardní průmyslové provozy.
• Konstrukce bez plnicí drážky (B): Optimalizovaný vnitřní design pro plynulý chod.

Technické parametry

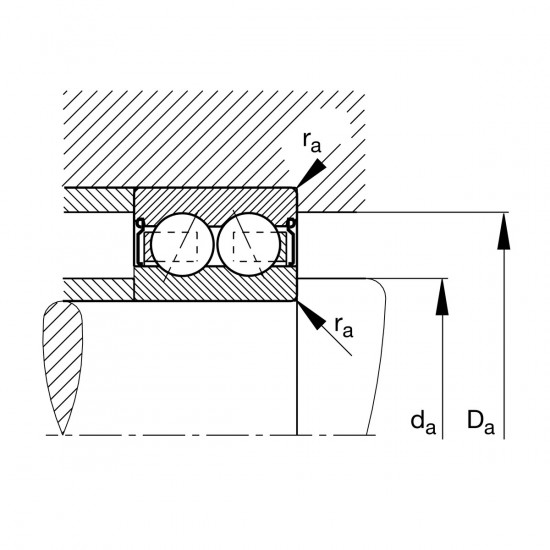

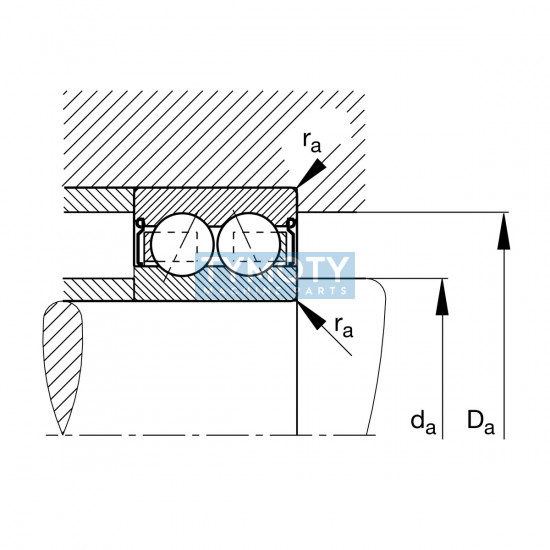

Montážní rozměry

• Min. průměr osazení hřídele (da min): 12 mm
• Max. průměr osazení tělesa (Da max): 17 mm
• Max. poloměr zaoblení (ra max): 0,3 mm
• Min. rozměr sražení (r min): 0,3 mm

Hlavní výhody a funkční charakteristika

• Obousměrná únosnost: Schopnost zachytit axiální síly v obou směrech díky dvouřadé konstrukci.
• Bezúdržbový provoz: Ložisko je utěsněno a naplněno mazivem na celou dobu životnosti (Lube for life).
• Vysoká tuhost: Uspořádání valivých těles do "O" zvyšuje tuhost uložení a odolnost proti klopným momentům.
• Ochrana proti kontaminaci: Třecí břity těsnění se opírají o zkosené hrany vnitřního kroužku, což maximalizuje ochranu proti nečistotám a vlhkosti.
