INA 3008-2RS kuličkové ložisko s kosoúhlým stykem

INA 3008-2RS kuličkové ložisko s kosoúhlým stykem

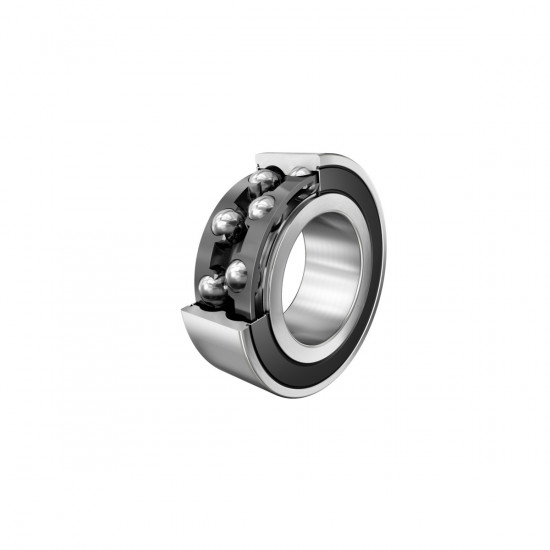

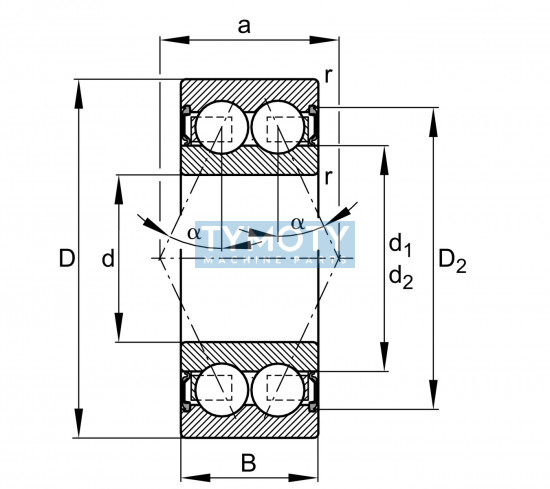

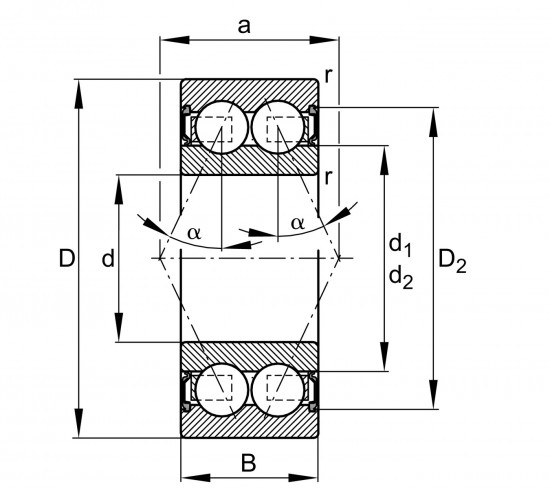

Dvouřadé kuličkové ložisko s kosoúhlým stykem v provedení INA 3008-B-2RSR-TVH představuje nerozebíratelnou přesnou jednotku určenou pro přenos radiálních i obousměrných axiálních zatížení. Konstrukce ložiska využívá vnitřní geometrii se stykovým úhlem 25°, přičemž valivá tělesa jsou uspořádána v konfiguraci "O" (zády k sobě). Toto uspořádání zajišťuje vysokou tuhost uložení a schopnost zachycovat klopné momenty. Ložisko je z výroby naplněno plastickým mazivem s teplotním rozsahem -40 °C až +120 °C a je konstruováno jako bezúdržbové pro celou dobu své životnosti.

Alternativní označení a identifikace:

• Typové značení: 3008-B-2RSR-TVH, 3008-2RS, 3008 2RS, 3008-B-2RS-TVH
• Identifikační čísla: PID 3008 -2RS, Číslo výrobce 000875970-0000
• EAN: 4012802027495, 4064328235564
• Ekvivalenty a vyhledávací kódy: 10048961, 30082RS, INA3008, 3008INA, SCHAEFFLER3008, 3008SCHAEFFLER, ECLASS 23-05-08-03

Konstrukční prvky a materiálové složení

• Klec (TVH): Masivní klec z polyamidu PA66 zesíleného skelnými vlákny, vedená valivými tělesy.
• Těsnění (2RS/2RSR): Oboustranné třecí rty z olejivzdorné a otěruvzdorné pryže navulkanizované na ocelové kroužky, zalisované do zápichů vnějšího kroužku.
• Uspořádání: Dvouřadá konstrukce v konfiguraci O (Back-to-back), odpovídající vlastnostem sdružené dvojice jednořadých ložisek.
• Materiál: Vysoce kvalitní ložisková ocel pro valivá tělesa a kroužky; těsnicí břity se opírají o zkosené hrany vnitřního kroužku.
• Vnitřní vůle: Normální axiální a radiální vůle (CN).

Hlavní výhody a funkční charakteristika

• Bezúdržbový provoz: Celoživotní náplň mazivem GA13 eliminuje potřebu domazávání při dodržení provozních teplot.
• Vysoká těsnicí účinnost: Těsnění 2RS poskytuje vysokou ochranu proti vniknutí nečistot a úniku maziva i v náročných podmínkách.
• Tuhost uložení: Díky uspořádání do "O" a stykovému úhlu 25° ložisko vykazuje minimální průhyb při kombinovaném zatížení.
• Chemická odolnost: Těsnění je odolné vůči běžným olejům a mazivům.

Oblast použití a montáž

• Aplikace: Vhodné pro uložení vřeten, čerpadel, převodovek a elektromotorů vyžadujících přesné vedení a přenos obousměrných axiálních sil.

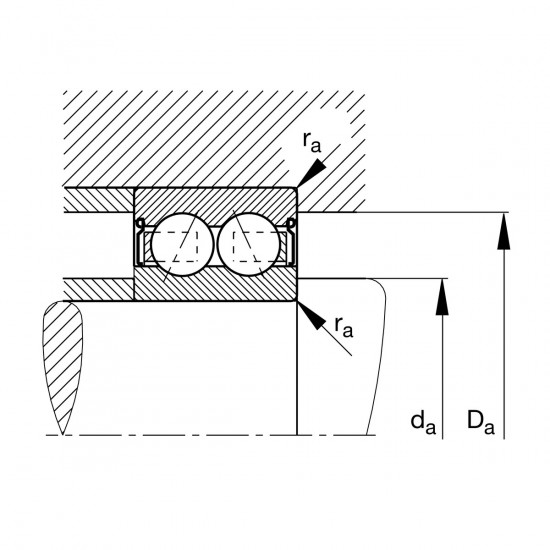

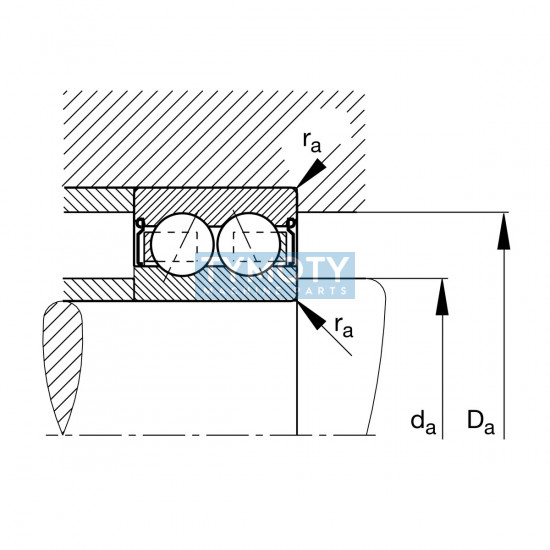

• Montážní rozměry: Minimální průměr osazení hřídele (da min) je 44,6 mm, maximální průměr osazení tělesa (Da max) 63,4 mm.
• Upozornění: Polyamidová klec limituje provozní teplotu; při dlouhodobém provozu nad +120 °C může dojít k degradaci materiálu klece.
