INA 3007-2RS kuličkové ložisko s kosoúhlým stykem

INA 3007-2RS (3007-B-2RSR-TVH) kuličkové ložisko s kosoúhlým stykem

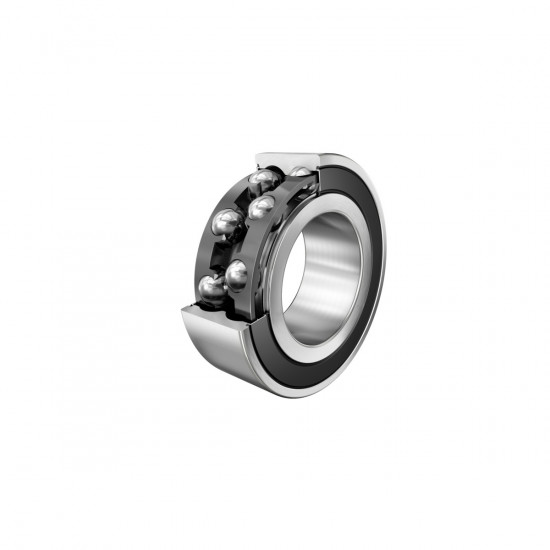

INA 3007-B-2RSR-TVH je vysoce přesné nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, navržené pro přenos radiálních i obousměrných axiálních zatížení. Ložisko disponuje stykovým úhlem 25° a vnitřní konstrukcí odpovídající uspořádání dvou jednořadých ložisek v konfiguraci "O" (zády k sobě). Je vybaveno integrovaným oboustranným těsněním a plastovou klecí z polyamidu zesíleného skelnými vlákny, což zajišťuje optimální chod a nízkou hlučnost v průmyslových aplikacích.

Alternativní označení a identifikace

• Typové označení: 3007-B-2RSR-TVH, 3007-2RS, 3007-B-2RS-TVH
• EAN: 4064328116696
• PID / Výrobní čísla: 000875520-0000, 30072RS, INA3007, SCHAEFFLER3007
• Ekvivalenty: L.3007-2RS, 3007-2RS INA (uváděno též s rozměrem d=36 mm)

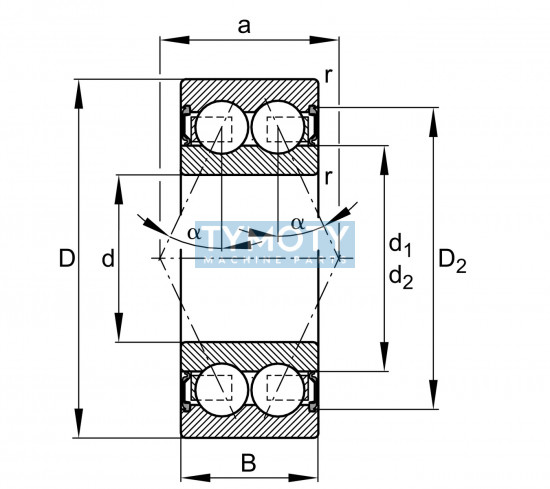

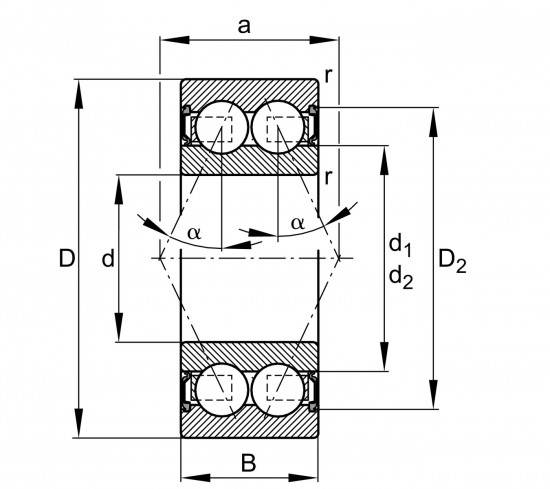

Konstrukční prvky a geometrie

• Klec (TVH): Masivní klec z polyamidu PA66 zesíleného skelnými vlákny, vedená kuličkami.
• Těsnění (2RS/2RSR): Oboustranné třecí břitové těsnění z olejivzdorné a otěruvzdorné pryže navulkanizované na ocelové kroužky.
• Uspořádání: Dvouřadé provedení v konfiguraci "O" se stykovým úhlem 25°.
• Materiál: Vysoce kvalitní standardní ocel pro valivá ložiska se stabilizací pro teploty do 120 °C (SN).
• Vnitřní vůle: Normální axiální a radiální vůle (CN).

Hlavní výhody a funkční charakteristika

• Bezúdržbový provoz: Ložisko je z výroby naplněno kvalitním plastickým mazivem (GA14) s nízkou hlučností pro celou dobu životnosti.
• Vysoká tuhost: Uspořádání do "O" poskytuje vysokou tuhost uložení a schopnost zachycovat klopné momenty.
• Hermetické uzavření: Těsnící břity se opírají o zkosené hrany vnitřního kroužku, což efektivně brání úniku maziva a vniku nečistot.
• Univerzální zatížitelnost: Schopnost přenášet radiální i axiální síly v obou směrech.

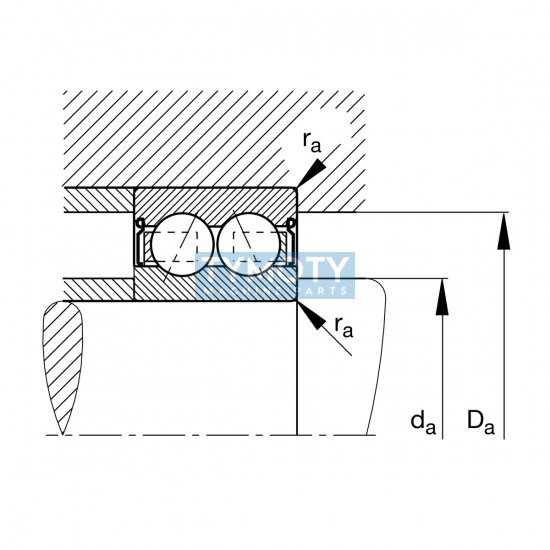

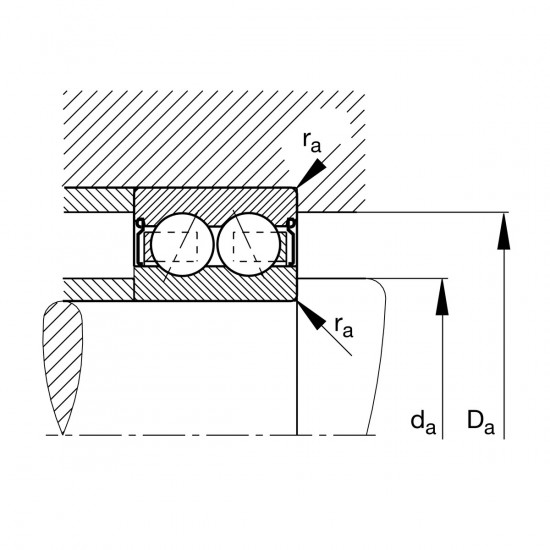

Montážní rozměry a údržba

• Minimální průměr osazení hřídele (da min): 39,6 mm
• Maximální průměr osazení tělesa (Da max): 57,4 mm
• Maximální poloměr zaoblení (ra max): 1 mm
• Minimální rozměr zkosení (r min): 1 mm
• Pokyny k aplikaci: Ložisko nesmí být rozebíráno. Montáž se provádí za studena nebo s mírným ohřevem vnitřního kroužku, přičemž síla nesmí být přenášena přes valivá tělesa.
