INA 3005-2RS kuličkové ložisko s kosoúhlým stykem

INA 3005-2RS kuličkové ložisko s kosoúhlým stykem

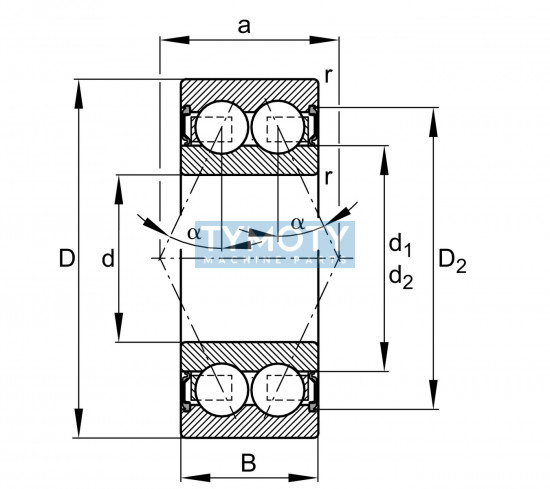

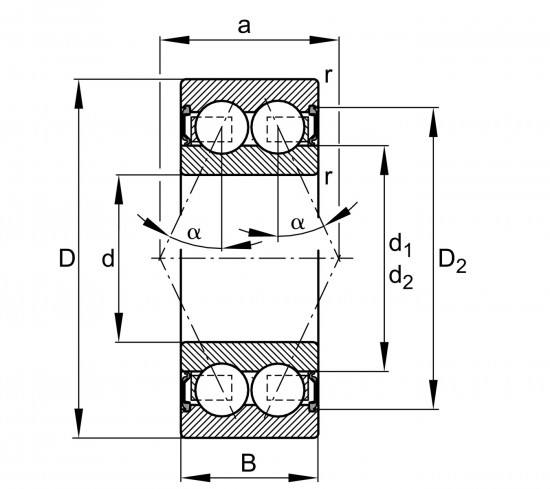

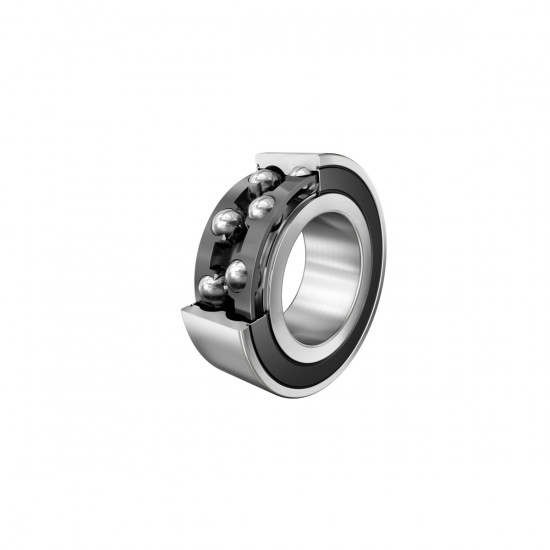

INA 3005-2RS je vysoce přesné nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které je navrženo pro přenos kombinovaného radiálního a obousměrného axiálního zatížení. Toto ložisko se vyznačuje integrovaným stykovým úhlem 25° a vnitřní konstrukcí s valivými tělesy uspořádanými v konfiguraci "O" (zády k sobě), což zajišťuje vysokou tuhost uložení a schopnost zachycovat klopné momenty. Ložisko je osazeno masivní polyamidovou klecí vyztuženou skelnými vlákny a je oboustranně utěsněno kontaktními břity pro maximální ochranu proti nečistotám a úniku maziva.

Alternativní označení a identifikace:

• Typové označení: 3005-2RS, 3005-B-2RS-TVH, 3005 2RS INA
• Číslo výrobce (PN): 000958948-0000
• EAN: 4012802027440, 4064328118843
• Identifikátory: 30052RS, INA3005, SCHAEFFLER 3005, 10048271
• ECLASS: 23-05-08-03

Geometrie a konstrukční prvky

• Dvouřadá konstrukce: Odpovídá dvojici jednoradových ložisek v uspořádání do "O", což zvyšuje stabilitu hřídele.
• Těsnění 2RS: Oboustranné třecí břitové těsnění z olejivzdorné a otěruvzdorné pryže (NBR) navulkanizované na ocelovou výztuhu.
• Klec TVH: Masivní vedená klec z polyamidu PA66 zesíleného skelnými vlákny pro tichý chod a nízké tření.
• Stykový úhel 25°: Optimalizováno pro přenos středních axiálních sil v obou směrech současně s radiálním zatížením.
• Mazání: Naplněno nízkošumovým plastickým mazivem GA14 pro celou dobu životnosti bez nutnosti údržby.

Konstrukční vlastnosti

Ložisko je rozměrově stabilizované pro teploty až do +120 °C (třída SN). Vnější i vnitřní kroužky jsou vyrobeny ze standardní ložiskové oceli. Těsnicí břity jsou zalisovány do zápichů ve vnějším kroužku a opírají se o zkosené hrany vnitřního kroužku, čímž vytvářejí efektivní bariéru proti prachu a vlhkosti při zachování příznivého momentu tření. Vnitřní uspořádání bez plnicího zářezu (design B) zajišťuje integritu valivých drah.

Hlavní funkční charakteristika

Díky tuhému uložení v konfiguraci "O" ložisko vykazuje minimální naklopení. Je schopno přenášet axiální síly v obou směrech, což jej činí ideálním pro uložení, kde je vyžadováno přesné axiální vedení hřídele. Použitá polyamidová klec TVH snižuje hlučnost a vibrace, zatímco celoživotní náplň mazivem eliminuje servisní náklady.

Oblast použití

Tento typ ložiska je typicky využíván v aplikacích s vyššími nároky na kompaktnost a tuhost uložení, jako jsou čerpadla, ventilátory, elektromotory, menší převodovky nebo textilní stroje. Vzhledem k integrovanému těsnění je vhodné do prostředí se střední úrovní znečištění, kde není možné zajistit externí utěsnění.
