INA 3004-2RS kuličkové ložisko s kosoúhlým stykem

INA 3004-2RS kuličkové ložisko s kosoúhlým stykem

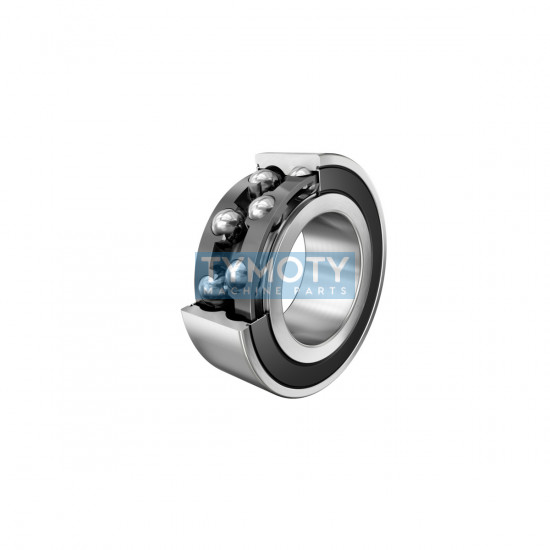

INA 3004-2RS je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem v technickém provedení 30..-B-2RS-TVH. Toto ložisko je vybaveno plastovou klecí z polyamidu zesíleného skelnými vlákny (TVH) a oboustranným třecím těsněním (2RS). Valivá tělesa jsou uspořádána v konfiguraci "O" (zády k sobě), což odpovídá vlastnostem sdružené dvojice jednořadých ložisek. Tato konstrukce umožňuje přenášet nejen radiální síly, ale i obousměrná axiální zatížení při zachování vysoké tuhosti uložení.

Alternativní označení a identifikace:

• 3004-2RS INA (30042RS)
• 3004B 2RS TNG Neuweg
• 3004B-2RSRTNG Neuweg
• 30..-B-2RS-TVH (Schaeffler Group)
• EAN: 4012802027426, 4064327819024
• PID: 10048269
• Číslo výrobce: 000958840-0000

Konstrukční prvky a materiálové složení

• Stykový úhel: Ložisko disponuje stykovým úhlem 25°, který definuje poměr mezi radiální a axiální únosností.
• Těsnění 2RS: Oboustranné břitové těsnění z olejivzdorné a otěruvzdorné pryže navulkanizované na ocelové kroužky, zalisované do zápichů vnějšího kroužku.
• Klec TVH: Masivní klec z polyamidu PA66 zesíleného skelnými vlákny zajišťuje tichý chod a nízké tření.
• Mazání: Naplněno celoživotní náplní plastického maziva GA14 s nízkou hlučností a teplotním rozsahem použití.
• Uspořádání: Dvouřadá konstrukce bez plnicí drážky (Design variant B).

Hlavní výhody a funkční charakteristika

• Integrované utěsnění: Těsnící břity se opírají o zkosené hrany vnitřního kroužku, což minimalizuje únik maziva a vnik nečistot.
• Údržba: Bezúdržbové provedení díky celoživotnímu mazání (Low noise ball bearing grease).
• Stabilita: Ložiskové kroužky jsou rozměrově stabilizovány až do teploty +120°C (SN).
• Všestrannost: Schopnost zachycovat klopné momenty díky uspořádání do "O".

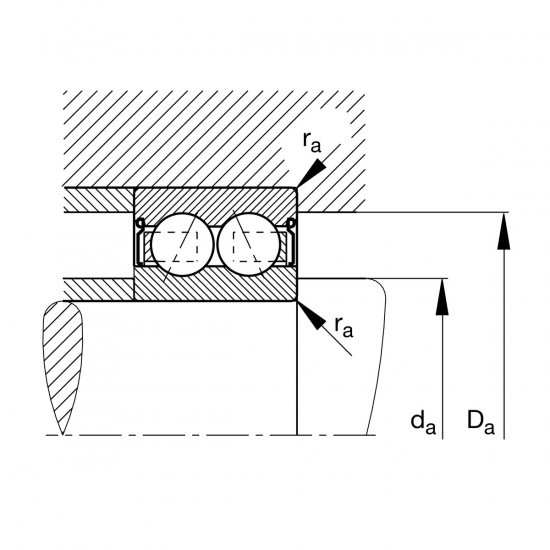

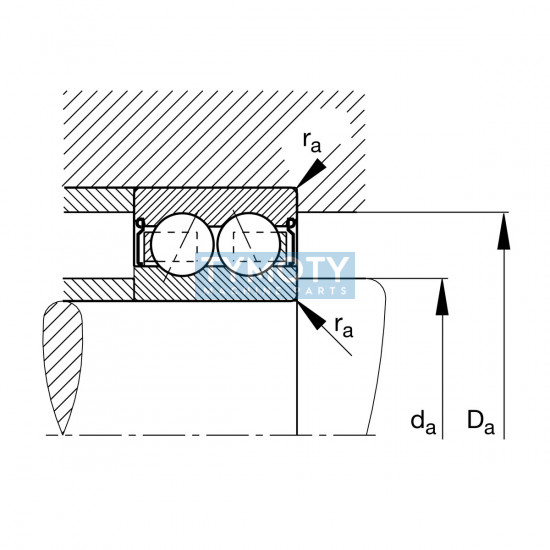

Montážní a připojovací rozměry

• da min: Minimální průměr osazení hřídele 23,2 mm.
• Da max: Maximální průměr osazení tělesa 38,8 mm.
• ra max: Maximální poloměr zaoblení 0,6 mm.

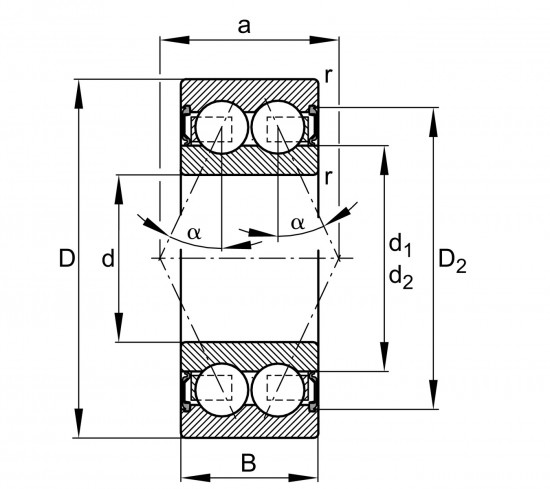

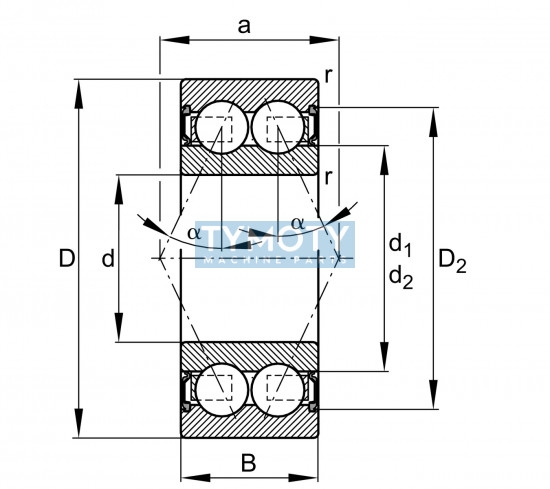

• a: Vzdálenost vrcholů tlakových kuželů 21,1 mm.
• rmin: Minimální rozměr zkosení 0,6 mm.
