INA 3003-2RS kuličkové ložisko s kosoúhlým stykem

INA 3003-2RS kuličkové ložisko s kosoúhlým stykem

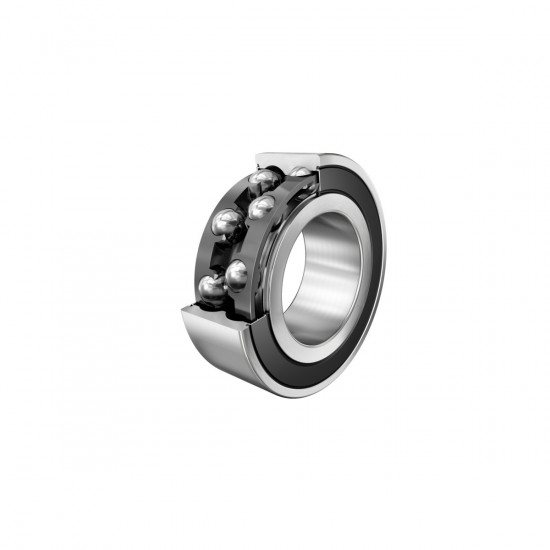

INA 3003-2RS je vysoce přesné nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem v provedení Design B (bez plnicího otvoru). Ložisko je osazeno masivní klecí TVH z polyamidu PA66 zesíleného skelnými vlákny a je oboustranně utěsněno kontaktním těsněním 2RS. Valivá tělesa jsou uspořádána v konfiguraci "O" (zády k sobě) se stykovým úhlem 25°, což ložisku umožňuje přenášet radiální zatížení i obousměrná axiální zatížení při vysoké tuhosti uložení. Ložisko je z výroby naplněno nízkošumovým plastickým mazivem GA14 a je navrženo jako bezúdržbové po celou dobu své životnosti.

Alternativní označení a identifikace

• Typové označení: 3003-2RS, 3003-B-2RSR-TVH INA
• EAN: 4012802027419
• Číslo výrobce (MPN): 000870650-0000
• ECLASS: 23-05-08-03
• Další varianty zápisu: 3003 2RS, 3003.B.2RS.TVH, L.3003-2RS

Konstrukční prvky a materiálové složení

• Těsnění (2RS): Oboustranné třecí těsnění z olejivzdorné a otěruvzdorné pryže navulkanizované na ocelové kroužky, zalisované do zápichů ve vnějším kroužku.
• Klec (TVH): Solidní klec z polyamidu 66 s příměsí skelných vláken pro vysokou pevnost a nízkou hmotnost.

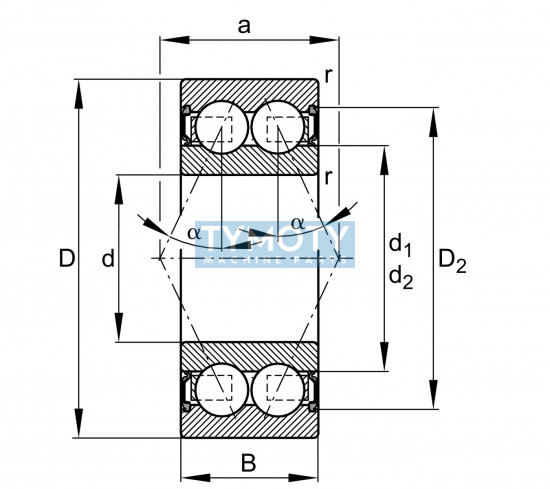

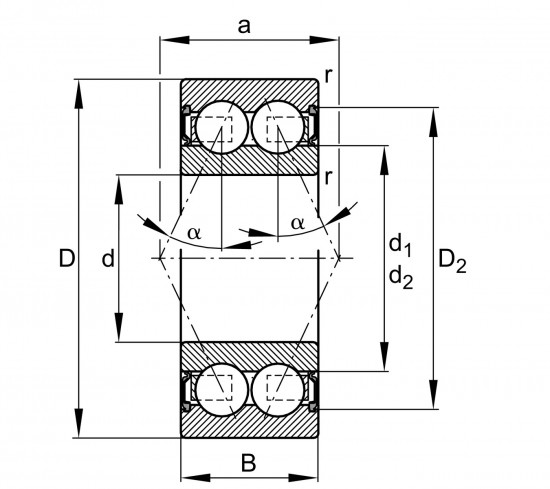

• Geometrie: Dvouřadá konstrukce se stykovým úhlem 25° v uspořádání do "O".
• Stabilizace: Ložiskové kroužky jsou tepelně stabilizovány pro provozní teploty až do +120 °C.

Funkční charakteristika

• Zatížitelnost: Schopnost přenášet vysoká radiální i axiální zatížení v obou směrech.
• Těsnicí účinek: Těsnicí břity se opírají o zkosené hrany vnitřního kroužku, což zajišťuje vysokou ochranu proti nečistotám a úniku maziva.
• Bezúdržbovost: Celoživotní náplň maziva GA14 eliminuje potřebu domazávání v běžných provozních podmínkách.

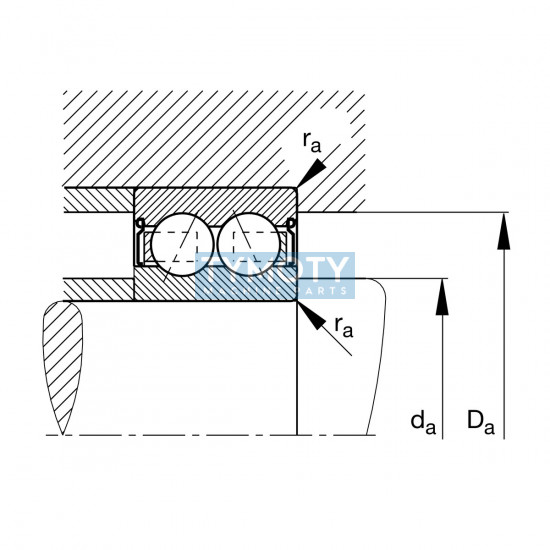

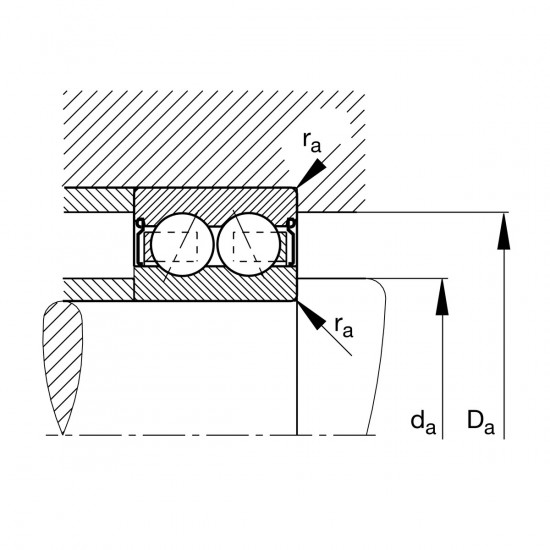

Montážní rozměry a geometrie

• Minimální průměr osazení hřídele (da min): 19 mm
• Maximální průměr osazení tělesa (Da max): 33 mm
• Maximální rádius zaoblení (ra max): 0,3 mm
• Vzdálenost vrcholů tlakových kuželů (a): 17,1 mm
