INA 3002-2RS kuličkové ložisko s kosoúhlým stykem

INA 3002-2RS kuličkové ložisko s kosoúhlým stykem

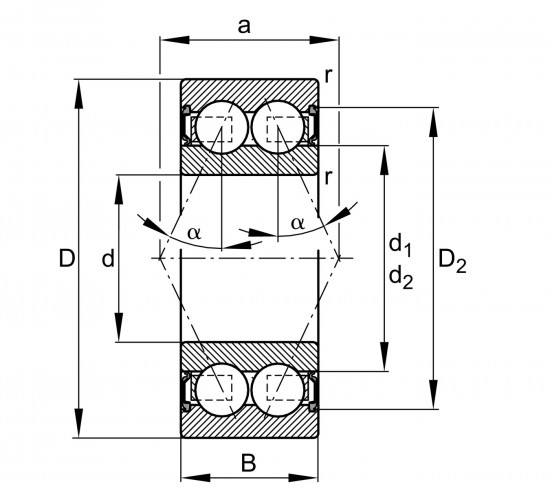

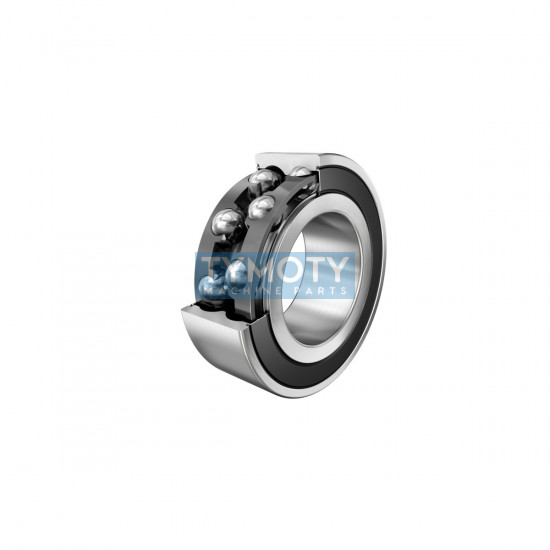

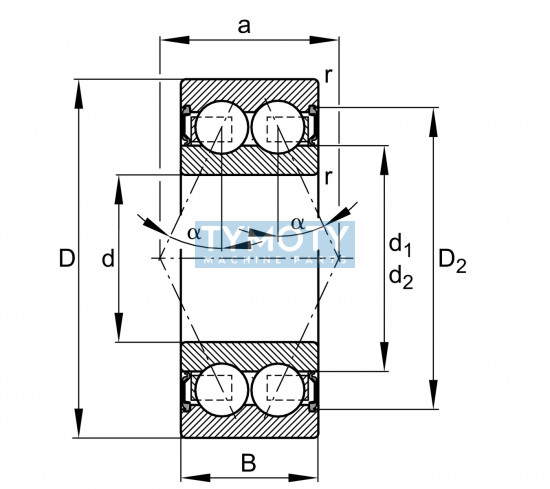

INA 3002-2RS je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které je navrženo pro přenos vysokých radiálních i obousměrných axiálních zatížení. Toto ložisko se vyznačuje úhlem styku 25° a vnitřní konstrukcí v uspořádání "O" (zády k sobě), což zajišťuje vysokou tuhost uložení a schopnost zachycovat klopné momenty. Ložisko je osazeno masivní plastovou klecí z polyamidu PA66 zesíleného skelnými vlákny (TVH) a je vybaveno oboustranným kontaktním těsněním (2RS) pro ochranu proti nečistotám a udržení maziva po celou dobu životnosti.

Alternativní označení a identifikace:

• Typové označení: 3002-2RS, 3002 2RS, 3002-B-2RS-TVH
• Identifikační čísla (PID): 326925, 000871010-0000, 0008710100000
• EAN: 4012802027402, 4064328116658
• ECLASS: 23-05-08-03
• Klíčová slova: 10048266, 30022RS, INA3002, 3002INA, SCHAEFFLER3002

Geometrie a konstrukční prvky

• Dvouřadá konstrukce: Umožňuje přenos axiálních sil v obou směrech při zachování kompaktních rozměrů.
• Stykový úhel 25°: Optimalizováno pro kombinované zatížení se specifickým zaměřením na axiální tuhost.
• Těsnění 2RS: Oboustranné třecí břity z olejivzdorné a otěruvzdorné pryže (NBR) navulkanizované na ocelové kroužky, zalisované do vnějšího kroužku.
• Klec TVH: Polyamidová klec vedená kuličkami zajišťuje tichý chod a nízké tření.
• Uspořádání "O": Valivá tělesa jsou uspořádána zády k sobě, což simuluje tuhost sdružené dvojice jednořadých ložisek.

Funkční charakteristika

Ložisko je dodáváno jako zapouzdřená jednotka naplněná vysoce kvalitním plastickým mazivem (Lithium soap grease GA14), které je dimenzováno pro bezúdržbový provoz po celou dobu životnosti ložiska. Konstrukce bez plnicí drážky (design B) zajišťuje integritu oběžných drah i při vyšších otáčkách. Těsnicí břity se opírají o přesně opracované zkosené hrany vnitřního kroužku, čímž minimalizují únik maziva a vnikání prachu či vlhkosti.

Montáž a údržba

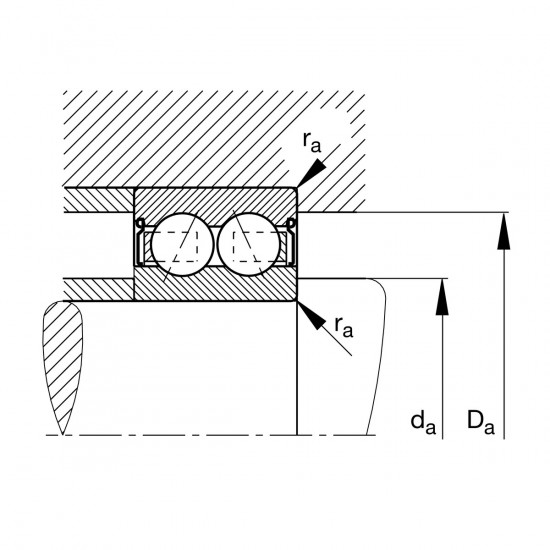

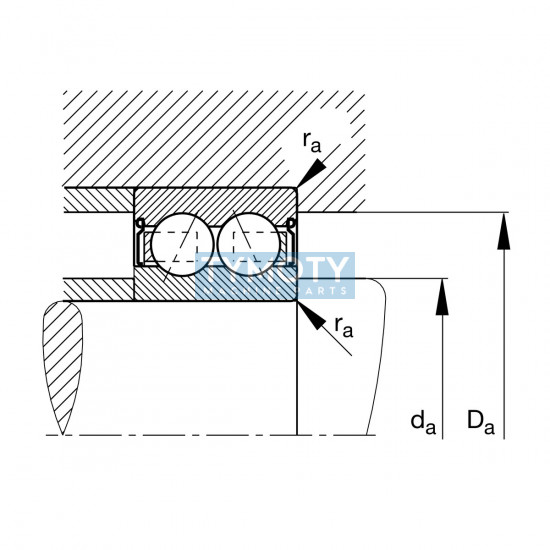

Vzhledem k integrovanému celoživotnímu mazání a oboustrannému těsnění nesmí být ložisko před montáží vymýváno ani dodatečně domazáváno. Při instalaci je nutné dbát na to, aby montážní síly byly přenášeny přes kroužek, který je montován s přesahem, aby nedošlo k poškození valivých těles a oběžných drah. Ložisko je rozměrově stabilizováno pro provozní teploty do +120°C.
