IB F 206 přírubové ložiskové těleso

IB F 206 přírubové ložiskové těleso

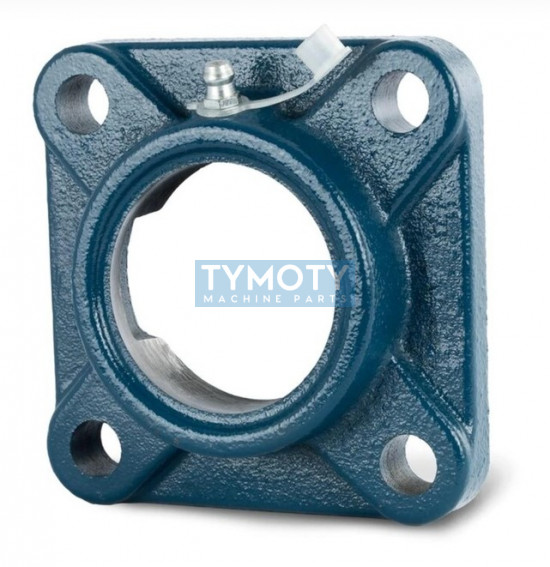

Litinové přírubové ložiskové těleso IB F 206 představuje standardizovaný komponent pro uložení ložiskových vložek (typ UC, UK, AEL a další) s kulovým vnějším kroužkem. Toto těleso je vyrobeno z šedé litiny a je určeno pro montáž na stěny nebo plochy kolmé k ose hřídele. Konstrukce se čtyřmi upevňovacími otvory zajišťuje vysokou tuhost a stabilitu uložení v průmyslových aplikacích.

Alternativní označení a identifikace:

• PID: 383462
• Typové značení: F 206 IB
• Ekvivalenty: F206, F-206, UCF 206 (při osazení ložiskem)

Geometrie a konstrukce

• Čtyřšroubé provedení: Příruba čtvercového tvaru se čtyřmi otvory pro přesné ukotvení.
• Materiál tělesa: Šedá litina s vysokou schopností tlumení vibrací.
• Integrované mazání: Těleso je vybaveno otvorem pro domazávání a je dodáváno včetně mazací hlavice pro zajištění údržby ložiska.
• Vystředění: Kulové sedlo uvnitř tělesa kompenzuje počáteční nesouosost hřídele.

Oblast použití / Příklady aplikací:

• Dopravníkové systémy a pásové dopravníky.
• Zemědělská technika a stroje pro posklizňovou úpravu.
• Vzduchotechnická zařízení a ventilátory.
• Textilní a potravinářské stroje (v suchém prostředí).

Montáž a údržba

Těleso se upevňuje na rovinnou plochu pomocí čtyř šroubů odpovídajícího průměru (typicky M10). Při instalaci ložiska je nutné dbát na správnou orientaci mazací drážky vůči mazací hlavici v tělese. Domazávání by mělo probíhat za chodu ložiska, pokud to bezpečnostní předpisy dovolují, aby bylo zajištěno rovnoměrné rozprostření maziva.
