FKL LY 310 (GNE 50 KRR-B INA) upínací ložisko

FKL LY 310 (GNE 50 KRR-B INA) upínací ložisko

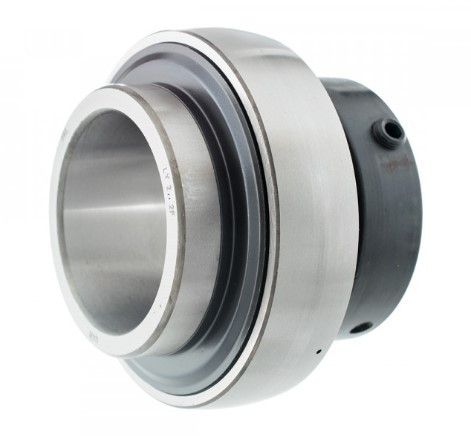

Upínací ložisko FKL LY 310 (ekvivalent GNE 50 KRR-B dle značení INA) je vysoce odolné jednořadé kuličkové ložisko konstruované pro uložení v tělesech. Jednotka disponuje sférickým vnějším kroužkem, který umožňuje kompenzaci statické nesouososti hřídele. Vnitřní kroužek je rozšířen a fixace na hřídeli je zajištěna pomocí excentrického pojistného kroužku. Ložisko je osazeno robustním těsněním typu KRR (2F) na obou stranách, které zajišťuje ochranu proti průniku nečistot a vlhkosti.

Alternativní označení a identifikace:

• LY 310-2F (FKL)
• GNE 50 KRR-B (INA)
• Y 310
• LY 310
• PID 389105

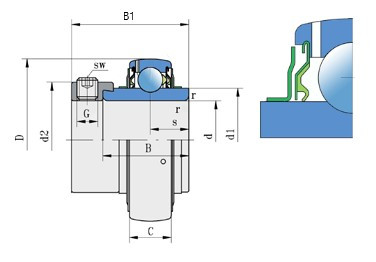

Konstrukční a materiálové prvky:

• Profil díry: Válcová díra o jmenovitém průměru 50 mm pro standardní hřídele.
• Těsnění KRR: Oboustranné třecí těsnění (typ R) s ocelovým přídrubkem, navržené pro náročné provozní podmínky.
• Fixace: Excentrický pojistný kroužek pro bezpečné upnutí na hřídel ve směru otáčení.
• Vnější kroužek: Sférický povrch (označení B v kódu INA) pro snadnou montáž do ložiskových domků.
• Materiál: Vysoce jakostní ložisková ocel s ocelovou klecí pro vysokou nosnost.

Oblast použití / Příklady aplikací:

Tento typ upínacího ložiska je primárně určen pro zemědělské stroje, dopravníkové systémy, ventilátory a stavební mechanizaci. Je vhodné pro aplikace s nízkými až středními otáčkami, kde dochází k vibracím nebo průhybům hřídele, které ložisko díky svému sférickému uložení dokáže eliminovat.

Montáž a údržba:

Při instalaci je nutné ložisko s excentrickým kroužkem utáhnout ve směru rotace hřídele a následně zajistit pojistný červík. Sférický vnější kroužek musí být v ložiskovém tělese volný pro případné naklopení. Ložisko je z výroby naplněno mazivem; případné domazávání se provádí skrze mazací otvory v tělese v závislosti na provozních podmínkách.
