FK UK 210 upínací ložisko

FK UK 210 upínací ložisko

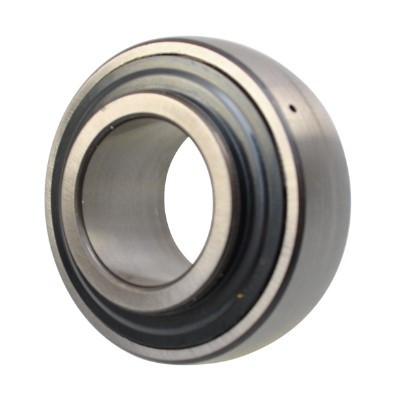

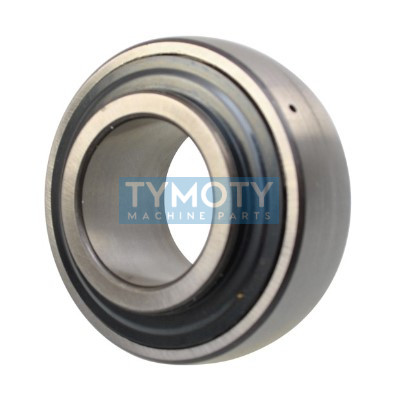

Ložisko FK UK 210 je radiální jednořadé kuličkové upínací ložisko (insert bearing) s kuželovou dírou (1:12) a vnějším kroužkem s kulovým povrchem. Toto konstrukční provedení umožňuje kompenzaci středních nesouosostí při montáži do ložiskových těles. Je vyrobeno z kvalitní ložiskové oceli a osazeno těsnícím systémem 2FK, který se skládá ze standardního těsnění doplněného o plechový odstřikovací kroužek (flinger) pro zvýšenou ochranu proti nečistotám.

Alternativní označení a identifikace:

• UK210 FK
• YSA210-2FK SKF (ekvivalentní náhrada)
• UK210 Asahi (ekvivalentní náhrada)
• UK210 TR
• UK210 ISB
• L.UK 210 FK
• PID: 384904

Konstrukční prvky a složení

• Kuželová díra: Profil díry v poměru 1:12 vyžaduje pro montáž na válcový hřídel upínací pouzdro (typicky řady H 2310).
• Kulový vnější kroužek: Umožňuje naklápění ložiska v tělese, čímž eliminuje riziko předpětí při mírné nesouososti hřídele.
• Těsnění 2FK: Kontaktní těsnění s přídavným plechovým kroužkem zajišťuje vysokou odolnost v prašném prostředí a chrání mazivo uvnitř ložiska.
• Materiálové provedení: Vysoce kvalitní chromová ložisková ocel pro zajištění dlouhé životnosti a vysoké dynamické únosnosti.

Technická specifikace

Montáž a údržba

Ložisko UK 210 se upevňuje na hřídel pomocí upínacího pouzdra (není součástí ložiska, doporučený typ H 2310). Tento systém zajišťuje velmi pevné a souosé spojení s hřídelem, které je vhodné i pro vyšší otáčky a proměnlivé směry zatížení. Ložisko je dodáváno s již naplněnou mazací vazelínou a ve většině standardních aplikací je bezúdržbové. Vnější kroužek je vybaven mazacími otvory pro možnost domazávání v extrémně náročných provozech.

Oblast použití

Upínací ložiska řady UK jsou určena především pro uložení v litinových nebo plechových ložiskových jednotkách (domcích). Typicky se využívají v zemědělské technice, dopravníkových systémech, balicích strojích a v obecném strojírenství, kde je vyžadována snadná montáž a schopnost vyrovnat nesouosost konstrukce.
