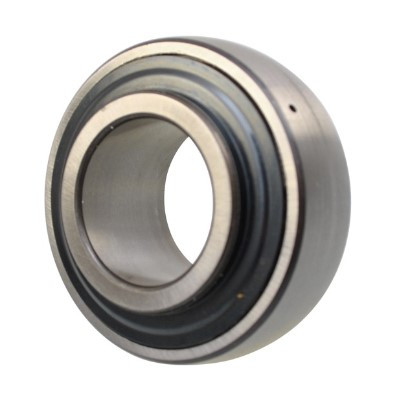

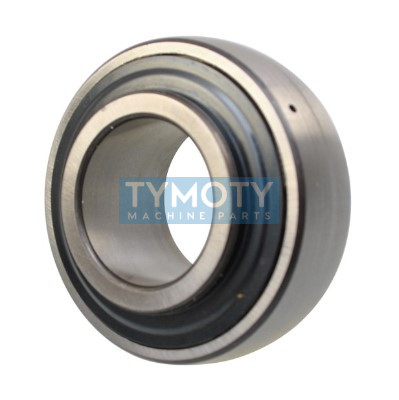

FK UK 208 upínací ložisko

FK UK 208 upínací ložisko

Upínací kuličkové ložisko FK UK 208 je určeno pro montáž do ložiskových jednotek (domečků). Tento typ disponuje kuželovou dírou (kuželovitost 1:12), což vyžaduje použití upínacího pouzdra (např. řady H2308) pro fixaci na hřídeli. Vnější kroužek ložiska je kulový (sférický), což umožňuje kompenzaci počáteční úhlové nesouososti při instalaci do tělesa se shodným profilem sedla.

Alternativní označení a identifikace

Tento produkt je znám pod různými označeními v závislosti na výrobci a metrice: UK208 FK, L.UK 208 FK, YSA208-2FK SKF, UK208 Asahi, UK208 FYH, UK208 TR, UK208 CX. PID: 384884.

Konstrukční prvky

• Geometrie díry: Kuželová díra s kuželovitostí 1:12 pro upevnění pomocí adaptéru/pouzdra.
• Vnější kroužek: Kulový povrch (spherical outer ring) pro naklápění v tělese.
• Těsnění 2FK: Kombinace standardního kontaktního těsnění a plechového kroužku (flinger), která zvyšuje ochranu proti prachu a mechanickým nečistotám.
• Materiál: Vysoce kvalitní ložisková ocel (Gcr15).
• Mazání: Ložisko je dodáváno s tukovou náplní a je opatřeno otvory ve vnějším kroužku pro možnost domazávání.

Technická specifikace

Ložisko UK 208 patří do řady radiálních upínacích kuličkových ložisek. Je navrženo pro střední zatížení a standardní otáčky. Upínání pomocí pouzdra zajišťuje velmi pevné a soustředné spojení s hřídelí, což snižuje vibrace při provozu. Sférický vnější kroužek eliminuje pnutí v konstrukci vznikající drobnými nepřesnostmi při montáži nosné konstrukce.

Montáž a údržba

Při montáži je nutné dodržet správný postup utahování upínacího pouzdra, aby nedošlo k nadměrnému vymezení vnitřní radiální vůle ložiska. Ložisko je domazatelné; doporučuje se používat lithná maziva určená pro valivá ložiska. Intervaly domazávání závisí na pracovním prostředí a provozní teplotě.
