FK UCFL 210 přírubová ložisková jednotka

FK UCFL 210 přírubová ložisková jednotka

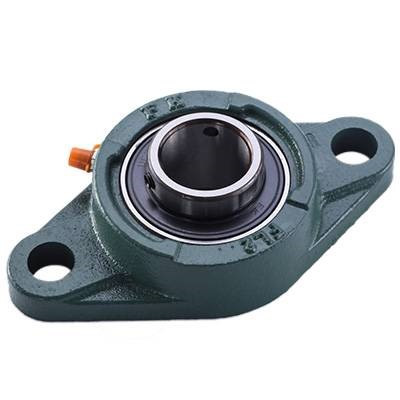

Ložisková jednotka FK UCFL 210 je kompletní strojírenský uzel určený pro upevnění hřídele kolmo k rovinné konstrukci. Tato dvoušroubová přírubová jednotka se skládá z tělesa z šedé litiny (FL 210) a radiálního kuličkového ložiska (UC 210). Ložisko je v tělese uloženo naklápěcím způsobem, což umožňuje kompenzovat statickou nesouosost hřídele. Sestava je z výroby naplněna mazivem a vybavena mazací hlavicí pro údržbu v provozu.

Alternativní označení a identifikace

Tento produkt je znám pod různými typovými označeními a je plnohodnotným ekvivalentem pro následující položky: UCFL210-J7 FAG, UCFL210 SKF, UCFL210 Timken, Y/UCFL210 SKF, FYTBJ50TF, UCFL210 Askubal, UCFL210 DSB DS Bearings, UCFL210 LDK, UCFL210J FYH, UCFL210 ISB, UCFL 210 ITS, UCFL210 Neutral, UCFL210 ABEG, UC210 + FL210.

Geometrie a konstrukce

• Těleso příruby: Oválné litinové těleso se dvěma montážními otvory pro šrouby.
• Ložisková vložka: Ložisko typu UC 210 s prodlouženým vnitřním kroužkem a válcovou dírou.
• Způsob jištění: Fixace na hřídel pomocí dvou stavěcích šroubů (červíků) umístěných v úhlu na vnitřním kroužku ložiska.
• Těsnění 2F: Standardní dvoubřité těsnění pro Y-ložiska s odstřikovacími kroužky, které chrání vnitřní prostor před prachem a nečistotami.
• Profil díry: Válcová díra o průměru 50 mm.

Hlavní výhody / Funkční charakteristika

Jednotka FK UCFL 210 vyniká snadnou montáží a dlouhou životností díky robustnímu litinovému tělesu, které ložisko chrání a nese. Naklápěcí schopnost ložiska eliminuje pnutí v konstrukci vznikající drobnými nepřesnostmi při instalaci. Integrovaný systém domazávání umožňuje prodloužit servisní intervaly i v náročných provozních podmínkách.

Oblast použití / Příklady aplikací

Díky své konstrukci je jednotka vhodná pro široké spektrum průmyslových aplikací, jako jsou pásové dopravníky, zemědělské stroje, manipulační technika, ventilátory a dřevoobráběcí stroje. Je ideální pro montáž na stěny strojů, kde hřídel prochází kolmo skrze konstrukci.

Montáž a údržba / Pokyny k aplikaci

Při montáži se nejprve upevní litinové těleso k nosné konstrukci pomocí šroubů. Poté se hřídel protáhne ložiskem a zajistí se rovnoměrným utažením obou stavěcích šroubů na vnitřním kroužku. Doporučuje se pravidelná kontrola dotažení šroubů a doplňování plastického maziva skrze mazací hlavici v závislosti na prašnosti a otáčkách provozu.
