FK UCF 308 přírubová ložisková jednotka

FK UCF 308 přírubová ložisková jednotka

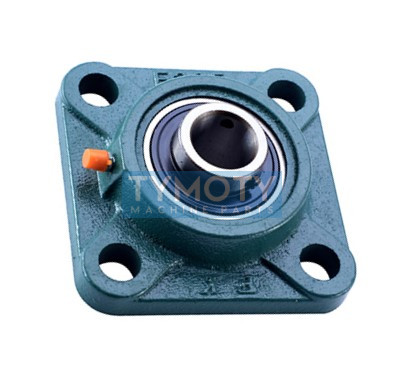

FK UCF 308 je kompletní přírubová ložisková jednotka skládající se z litinového tělesa (domku) typu F 308 a ložiskové vložky UC 308. Tato jednotka řady 300 je navržena pro těžší provozní podmínky ve srovnání se standardní řadou 200. Čtvercová příruba se čtyřmi otvory umožňuje pevnou montáž na stěny strojů a konstrukce kolmo k ose hřídele. Ložisko je vybaveno pojistnými červíky pro fixaci na hřídeli a je schopno kompenzovat mírné nesouososti hřídele díky kulovému vnějšímu kroužku vložky.

Alternativní označení a identifikace:

• UCF308 FK
• UC308 + F308 (kombinace vložky a tělesa)
• UC308 + F308/Y
• UCF308 SKF (ekvivalent)
• UCF308 TR (ekvivalent)
• PID: 389484

Konstrukční prvky a složení

• Těleso F 308: Čtvercová příruba vyrobená z šedé litiny s otvory pro upevňovací šrouby.
• Ložisko UC 308: Jednořadé kuličkové ložisko s oboustranným těsněním a rozšířeným vnitřním kroužkem.
• Zajištění: Fixace na hřídel pomocí dvou stavěcích šroubů (červíků).
• Těsnění 2F: Standardní dvoubřité těsnění pro ochranu proti prachu a vlhkosti.
• Mazací systém: Těleso je osazeno maznicí pro domazávání ložiska během provozu.

Technická specifikace

Ložisková jednotka UCF 308 patří do zesílené řady 300, což znamená robustnější odlitek tělesa a ložiskovou vložku s vyšší únosností. Jednotka je dodávána ve smontovaném stavu, připravena k okamžité instalaci. Symetrické uspořádání čtyř montážních otvorů v přírubě zajišťuje rovnoměrné rozložení zatížení na nosnou konstrukci.

Montáž a údržba

Při montáži je nutné zajistit kolmost dosedací plochy k ose hřídele. Po usazení jednotky se hřídel zafixuje utažením stavěcích šroubů na vnitřním kroužku ložiska. Jednotka umožňuje domazávání pomocí standardních mazacích lisů. Doporučuje se pravidelný interval domazávání v závislosti na otáčkách a okolní teplotě, aby byla zajištěna maximální životnost a ochrana proti korozi.
