FK UC X05 upínací ložisko

FK UC X05 upínací ložisko

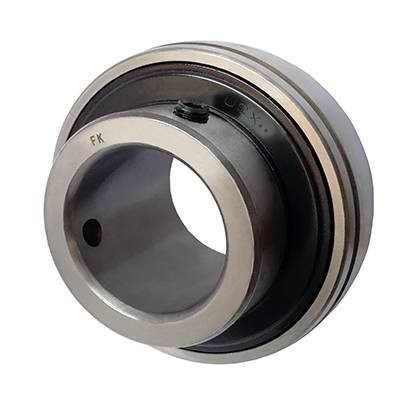

Ložisko FK UC X05 je samostatné upínací kuličkové ložisko (tzv. insert bearing) se sféricky broušeným vnějším kroužkem. Tato konstrukční řada X (zesílená řada) se vyznačuje větší robustností v porovnání se standardní řadou 2, což umožňuje přenášet vyšší zatížení při zachování stejného průměru hřídele. Je primárně určeno pro montáž do ložiskových jednotek, kde kompenzuje počáteční nesouosost hřídele.

Alternativní označení a identifikace:

• PID: 658436
• Typové označení: UC X05, UCX05, UCX 05
• Značka výrobce: FK
• Alternativní zápisy: LOŽISKO UCX 05 FK, UC X05 FK

Geometrie a konstrukce:

• Zajištění na hřídeli: Pomocí dvou stavěcích šroubů (červíků) umístěných na prodlouženém vnitřním kroužku.
• Vnější kroužek: Kulová (sférická) vnější plocha zajišťující naklápění v ložiskovém tělese.
• Těsnící systém: Oboustranné kontaktní těsnění s přídavným kovovým odstřikovacím kroužkem pro zvýšenou ochranu proti abrazivním nečistotám.
• Materiál: Vysoce kvalitní ložisková ocel s antikorozní ochranou povrchu (fosfátování nebo pasivace v závislosti na šarži).
• Mazání: Ložisko je dodáváno s náplní plastického maziva a je vybaveno otvory pro opětovné domazávání přes těleso.

Oblast použití / Příklady aplikací:

Upínací ložiska řady UCX jsou ideální pro aplikace s vysokým radiálním zatížením. Typicky se montují do litinových nebo ocelových těles (např. UCPX05, UCFX05) v pásových dopravnících, těžkých zemědělských strojích, důlních zařízeních a v dřevozpracujícím průmyslu.

Montáž a údržba:

Ložisko se upevňuje na hladké hřídele s tolerancí h6 až h9. Při montáži je nutné zajistit, aby stavěcí šrouby byly dotaženy na předepsaný utahovací moment, čímž se zabrání protáčení vnitřního kroužku na hřídeli. Sférický povrch umožňuje vyrovnání statické nesouososti do ±2° až ±5° v závislosti na typu tělesa.
