FK H 205 upínací pouzdro

FK H 205 upínací pouzdro

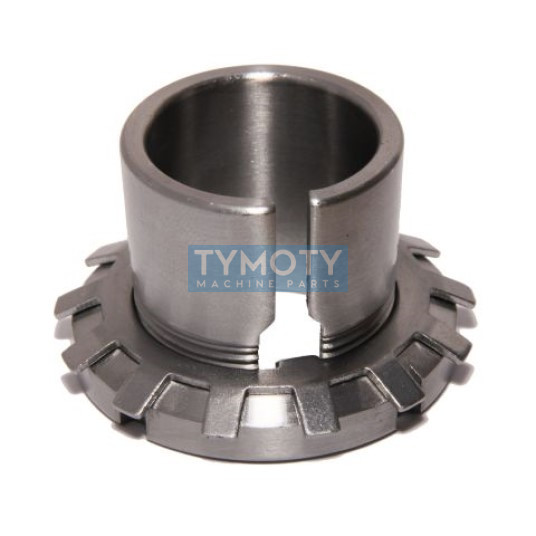

Upínací pouzdro FK H 205 (adapter sleeve) je precizní montážní prvek určený pro upevnění ložisek s kuželovou dírou (poměr kuželu 1:12) na válcové hřídele. Toto ocelové pouzdro zajišťuje pevné spojení mezi ložiskem a hřídelem, což umožňuje použití hřídelí s širšími tolerancemi bez nutnosti osazení. Sestava je dodávána jako kompletní jednotka skládající se z rozříznutého upínacího pouzdra, pojistné podložky MB a pojistné matice KM.

Alternativní označení a identifikace:

• H 205 FK
• H 205 CX
• Adapter sleeve H 205
• FK H 205 upínacie puzdro
• Identifikační číslo (PID): 395021

Geometrie a konstrukce

• Materiálové provedení: Konstrukční ocel s vysokou pevností a odolností proti otlačení.
• Konstrukční celistvost: Sestava obsahuje pouzdro, pojistnou matici KM a pojistnou podložku MB pro zajištění proti povolení.
• Povrchová úprava: Standardní antikorozní ochrana pomocí konzervačního oleje.
• Kompatibilita: Určeno pro ložiska s kuželovou dírou o průměru odpovídajícím vnějšímu průměru pouzdra.

Technická specifikace / Konstrukční vlastnosti

Pouzdro FK H 205 vyniká schopností mechanicky eliminovat radiální vůli v ložisku během montáže. Díky rozříznutí pouzdra dochází při dotahování matice k radiálnímu sevření hřídele, čímž se dosahuje vysoké tuhosti spojení a odolnosti proti vibracím. Geometrie odpovídá mezinárodním standardům pro upínací pouzdra řady H2, což zaručuje plnou zaměnitelnost s díly jiných výrobců splňujících normy DIN 5415 a ISO 2982-1.

Montáž a údržba

Při instalaci je nutné ložisko nasunout na upínací pouzdro a následně pomocí pojistné matice KM dotahovat tak dlouho, dokud není dosaženo požadovaného snížení radiální vůle (v souladu s předpisy výrobce ložiska). Po nastavení optimální polohy se matice zajistí ohnutím jednoho z jazýčků pojistné podložky MB do drážky v matici. Správná montáž zabraňuje prokluzu ložiska na hřídeli a prodlužuje životnost celého uložení.
