FAG NU 2220-E-XL-M1 válečkové ložisko

Jednořadé válečkové ložisko FAG NU 2220-E-XL-M1 v provedení X-life s mosaznou klecí a zvýšenou únosností. Axiálně volné ložisko (typ NU) s vnitřním průměrem 100 mm, vnějším 180 mm a šířkou 46 mm.

Výrobce:: FAG
Kód artiklu:: 330825
Katalogové číslo:: L.NU 222 EM1 FAG
EAN:: 4012801233804
Množství skladem: 0 ks
Skladem u dodavatele: 42 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Zboží doručíme 15. 10. 2026

Cena s DPH 8 486,04 Kč

Cena bez DPH 7 013,26 Kč

Porovnat

Popis produktu

FAG NU 2220-E-XL-M1 válečkové ložisko

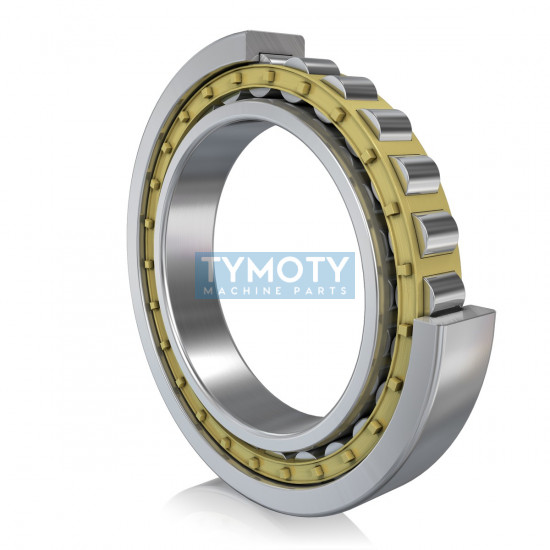

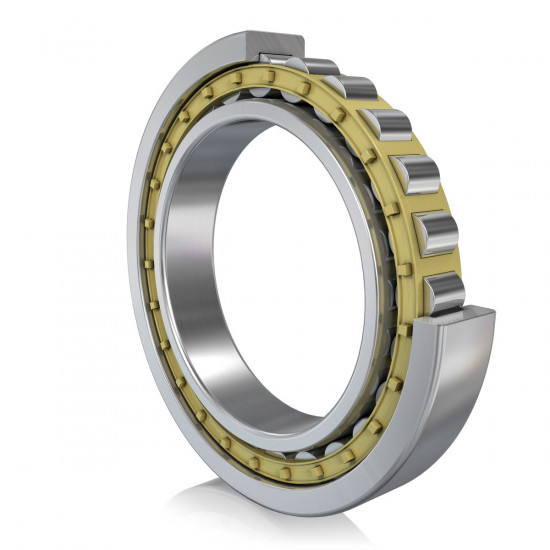

Ložisko FAG NU 2220-E-XL-M1 je vysoce výkonné jednořadé válečkové ložisko v prémiovém provedení X-life. Konstrukce typu NU obsahuje dva pevné nákružky na vnějším kroužku a hladký vnitřní kroužek bez nákružků, což umožňuje axiální posuv hřídele vůči tělesu v obou směrech. Ložisko je osazeno masivní mosaznou klecí M1, která je vedena válečky, a vyznačuje se zvýšenou únosností díky optimalizované vnitřní geometrii (označení E).

Alternativní označení a identifikace

Typové kódy: NU 2220-E-XL-M1, NU2220-E-M1, NU 2220 E-M1 FAG, NU2220E.M1, L.NU 222 EM1 FAG
Identifikátory: EAN 4012801233804, Číslo výrobce 016738578-0000, PID 10029302
Klíčová slova: 10029302, NU2220EM1, FAGNU2220, NU2220FAG, SCHAEFFLERNU2220, NU2220SCHAEFFLER

Konstrukční prvky a geometrie

X-life (XL): Vyšší únosnost a delší životnost díky vylepšené kvalitě oceli a optimalizovaným stykovým plochám.
Zvýšená únosnost (E): Konstrukce s maximálním počtem a velikostí valivých těles pro přenos vysokých radiálních sil.
Klec M1: Dvoudílná masivní mosazná klec vedená válečky, vhodná pro vysoké otáčky a náročné provozní podmínky.
Axiální volnost: Jako ložisko typu NU funguje jako volné ložisko, kompenzující délkovou roztažnost hřídele.

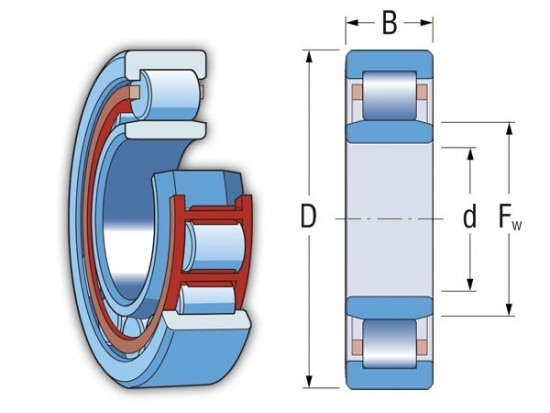

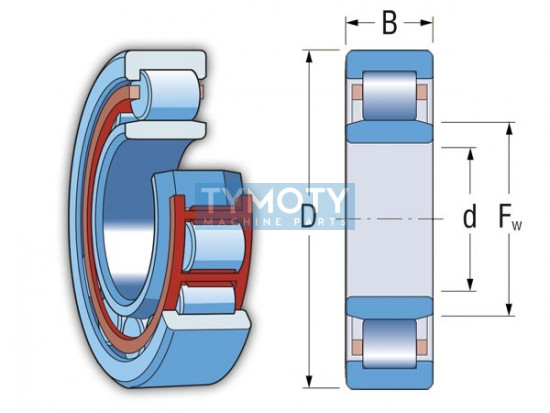

Parametr	Hodnota
Vnitřní průměr (d)	100 mm (alt. uváděno 110 mm)
Vnější průměr (D)	180 mm (alt. uváděno 200 mm)
Šířka (B/b)	46 mm (alt. uváděno 38 mm)
Dynamická únosnost (Cr)	395 000 N
Statická únosnost (C0r)	445 000 N
Mezní únavové zatížení (Cur)	78 000 N
Mezní otáčky (nG)	6 800 1/min
Referenční otáčky (n?r)	2 900 1/min
Hmotnost	5,25 kg
Třída přesnosti	P0/PN (resp. P6/ABEC 1)
Vnitřní radiální vůle	CN (normální)
Teplotní rozsah	-30 °C až +150 °C
Materiál klece	Masivní mosaz (M1)
Těsnění	Bez těsnění (otevřené)
Profil díry	Válcová

Hlavní výhody a funkční charakteristika

Provedení X-life zajišťuje nižší tření, nižší provozní teplotu a delší servisní intervaly. Díky masivní mosazné kleci je ložisko odolné vůči vibracím a vysokým zrychlením. Konstrukce NU umožňuje snadnou montáž a demontáž, neboť vnitřní kroužek je odnímatelný z obou stran. Ložisko je navrženo pro přenos vysokých radiálních zatížení při zachování vysoké tuhosti uložení.

Oblast použití a příklady aplikací

Toto válečkové ložisko je ideální pro uložení v průmyslových převodovkách, zemědělských strojích, výkonných čerpadlech, kompresorech a elektromotorech. Často se využívá jako volné ložisko v kombinaci s pevným ložiskem k zachycení axiálních posuvů způsobených tepelnou roztažností hřídelí.

Montáž a údržba

Ložisko je dodáváno v nezakrytém stavu a je určeno pro mazání olejem nebo plastickým mazivem. Při montáži je nutné dbát na správné sesazení vnitřního a vnějšího kroužku, aby nedošlo k poškození oběžných drah. Doporučuje se kontrola montážních rozměrů ramen hřídele (da min 112 mm) a tělesa (Da max 168 mm).

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	016738578-0000
Klec	mosazná
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	110
Průměr D (mm)	200
Šířka B (mm)	38
Šířka W (mm)	382355
Teplota maximální °C	+150
Teplota minimální °C	-30
Těsnění	bez těsnění
Tvar vnějšího kroužku	bez drážky / mazacího otvoru
Typ	válečkové ložisko
Vůle	normální
Značení	NU 2220-E-XL-M1
Značka výrobce	FAG
