FAG NU 1019-XL-M1 válečkové ložisko

FAG NU 1019-XL-M1 válečkové ložisko

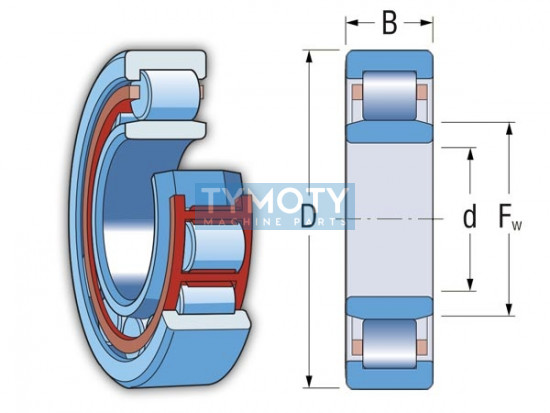

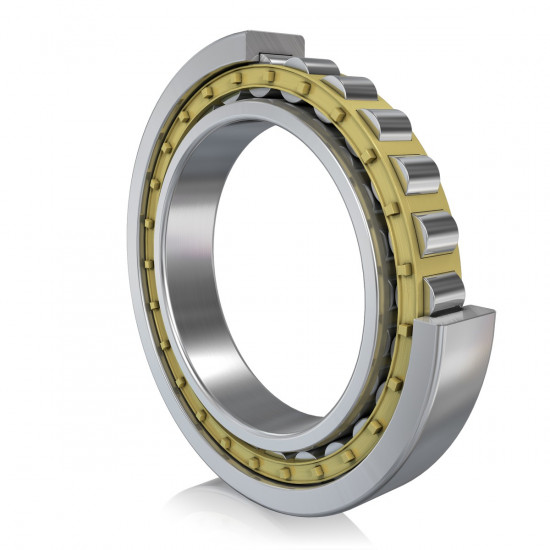

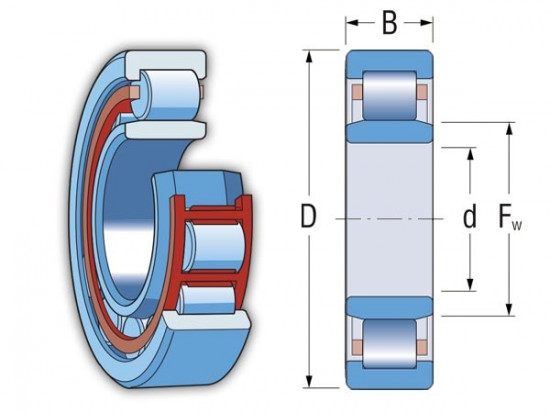

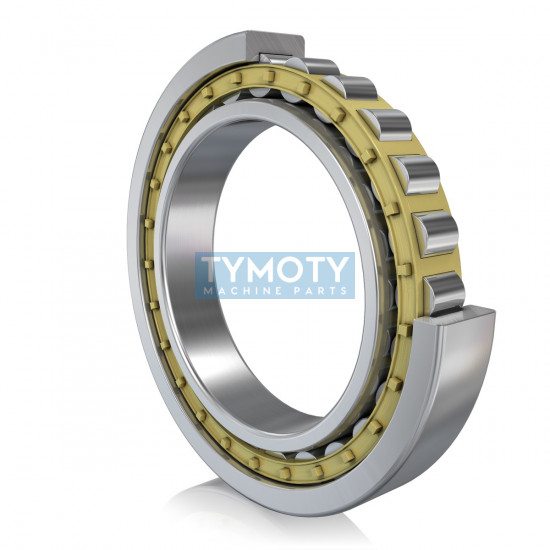

Jednořadé radiální válečkové ložisko FAG NU 1019-XL-M1 v provedení X-life představuje vysoce výkonnou jednotku určenou pro přenášení vysokých radiálních sil. Konstrukční typ NU je charakterizován dvěma pevnými nákružky na vnějším kroužku a hladkým vnitřním kroužkem bez nákružků, což umožňuje obousměrný axiální posuv hřídele vůči tělesu. Ložisko je osazeno dvoudílnou masivní mosaznou klecí M1, která je vedena válečky, a vyznačuje se zvýšenou únosností a delší servisní životností díky optimalizované vnitřní geometrii a kvalitě povrchů.

Alternativní označení a identifikace

Tento produkt je v průmyslové praxi znám pod následujícími označeními a kódy:

• Výrobce: FAG (součást koncernu Schaeffler)
• Číslo výrobce (MPN): 019235143-0000
• EAN: 4012801391832
• PID: NU1019-M1
• Další varianty zápisu: NU1019-M1 FAG, NU1019M1, NU1019-XL-M1, NU1019M, NU1019ML SKF, NU 1019 M FAG, 10061191, NU1019SCHAEFFLER

Geometrie a konstrukční prvky

• XL (X-life): Vylepšená vnitřní konstrukce pro vyšší dynamickou únosnost, nižší tření a delší životnost.
• Typ NU: Axiálně volné ložisko, vnitřní kroužek je demontovatelný z obou stran bez omezení axiálního posuvu.
• Klec M1: Masivní mosazná klec, dvoudílná, vedená valivými tělesy, vhodná pro vysoké otáčky a náročné provozní podmínky.
• Profil díry: Válcová díra bez drážky nebo mazacího otvoru na vnějším kroužku.
• Přesnost: Standardní třída přesnosti PN (odpovídá P0/ABEC 1), ve specifických parametrech dosahující přesnosti chodu P6.

Montážní rozměry a tolerance

• Minimální průměr osazení hřídele (da min): 101 mm
• Maximální průměr osazení hřídele (da max): 106 mm
• Minimální průměr osazení vnitřního kroužku (db min): 111 mm
• Maximální průměr osazení tělesa (Da max): 138 mm
• Maximální poloměr zaoblení (ra max): 1,5 mm
• Minimální rozměr zkosení (r min): 1,5 mm

Funkční charakteristika

• Radiální zatížení: Navrženo výhradně pro vysoká radiální zatížení, nepřenáší axiální síly.
• Tepelná stabilizace: Standardně stabilizováno pro provozní teploty do 120 °C, krátkodobě do 150 °C.
• Mazání: Dodáváno v neutěsněném stavu, vhodné pro mazání plastickým mazivem i olejem.
• Izolace: Bez elektrické izolace.
