FAG NJ 2316-E-XL-M1 válečkové ložisko

FAG NJ 2316-E-XL-M1 válečkové ložisko

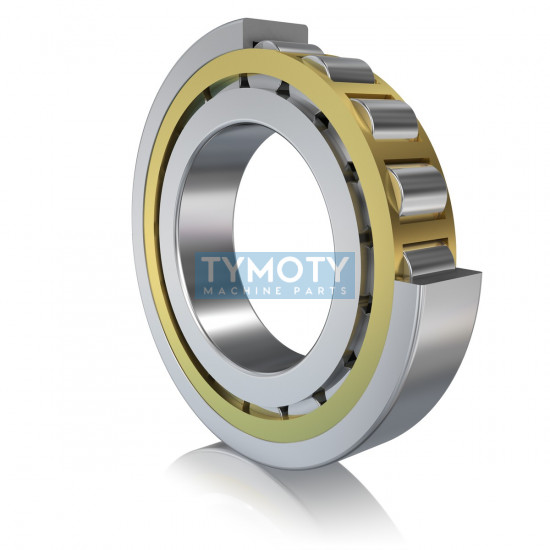

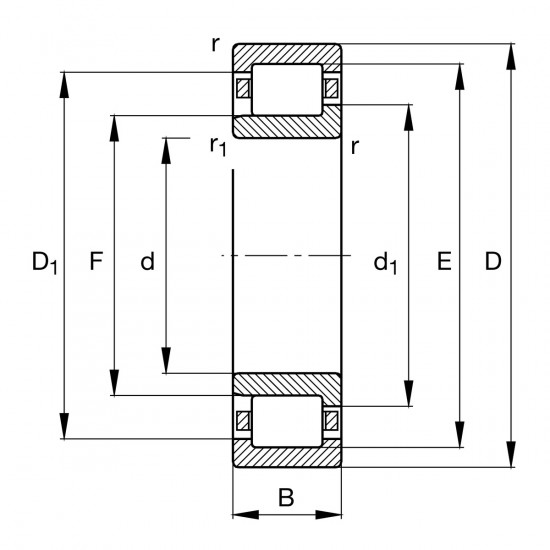

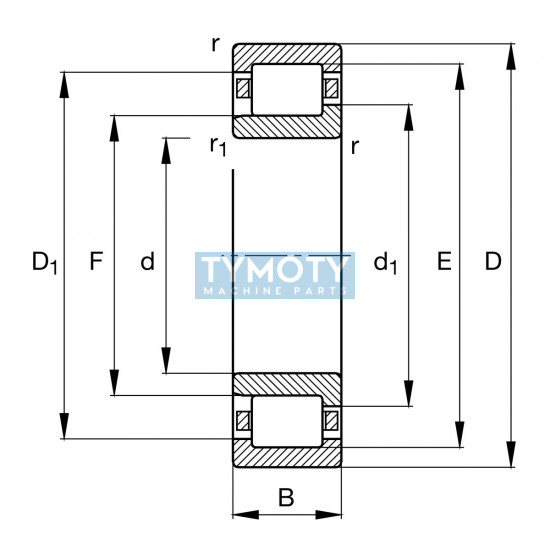

Jednořadé radiální válečkové ložisko FAG NJ 2316-E-XL-M1 představuje prémiové řešení v provedení X-life, které se vyznačuje optimalizovanou vnitřní geometrií, vyšší dynamickou únosností a prodlouženou servisní životností. Konstrukční typ NJ disponuje dvěma pevnými přírubami na vnějším kroužku a jednou pevnou přírubou na vnitřním kroužku, což umožňuje ložisku působit jako podpěrné (semi-locating) a přenášet kromě vysokých radiálních sil také axiální síly v jednom směru.

Alternativní označení a identifikace:

• Typové označení: NJ2316-E-M1 FAG, NJ2316-E-XL-M1 FAG
• Ekvivalenty: NJ2316EM Rollway, NJ 2316 M URB, NJ2316E.M1 FAG
• Kódy a identifikátory: PID NJ2316-E-M1, 019225849-0000, EAN 4012801228893
• Klíčová slova výrobce: 10068086, NJ2316EM1, FAGNJ2316, SCHAEFFLERNJ2316

Geometrie a konstrukce

• X-life (XL): Prémiová kvalita s vyšší únosností, sníženým třením a delší životností díky špičkovému zpracování styčných ploch a oceli.
• Zesílená konstrukce (E): Optimalizovaný vnitřní prostor s většími valivými tělísky pro maximální nosnost.
• Masivní klec (M1): Dvoudílná mosazná klec vedená válečky, vysoce odolná proti vibracím a vhodná pro náročné provozní podmínky.

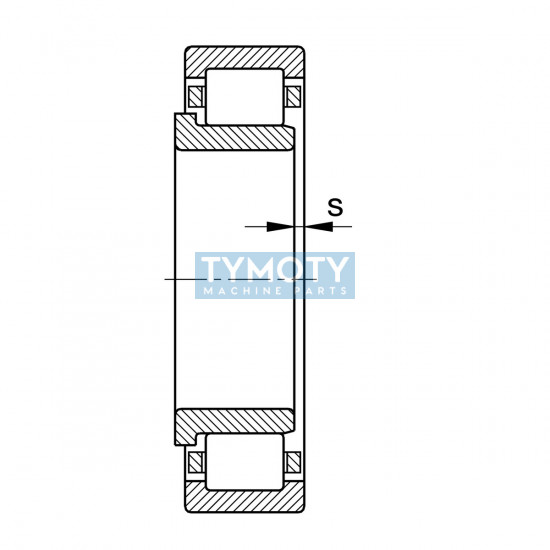

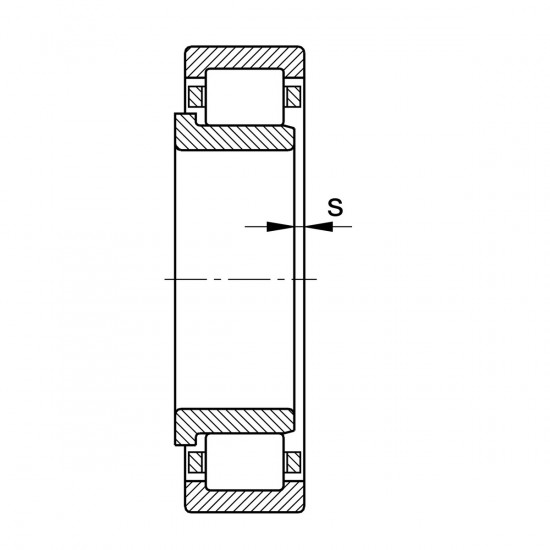

• Axiální posuv: Konstrukce NJ umožňuje axiální posun hřídele vůči tělesu v jednom směru (vzdálenost s = 3,7 mm).
• Válcová díra: Standardní válcové provedení pro montáž na hřídel o průměru 80 mm.

Konstrukční vlastnosti

Ložisko je dodáváno v rozebíratelném provedení, což výrazně usnadňuje montáž, kdy lze vnitřní a vnější kroužek instalovat odděleně. Díky provedení E a XL vykazuje ložisko nižší vývin tepla při provozu a je schopno dosahovat vyšších otáček než standardní válečková ložiska. Vnější kroužek je bez mazací drážky a otvorů, což vyžaduje mazání z čelních stran.

Možnosti aplikace a rozšíření

Tento typ ložiska je primárně určen pro uložení s vysokým radiálním zatížením, jako jsou průmyslové převodovky, čerpadla, kompresory a elektromotory. Pro dosažení funkce pevného (locating) ložiska, které fixuje hřídel v obou axiálních směrech, lze ložisko NJ 2316 doplnit o příložný kroužek HJ2316-E (L-washer).

Montáž a údržba

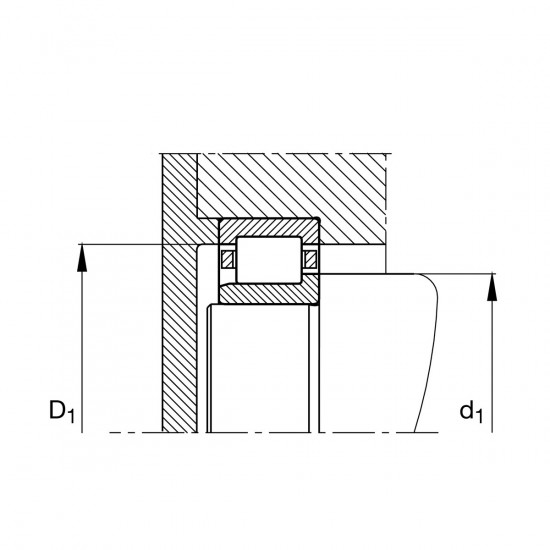

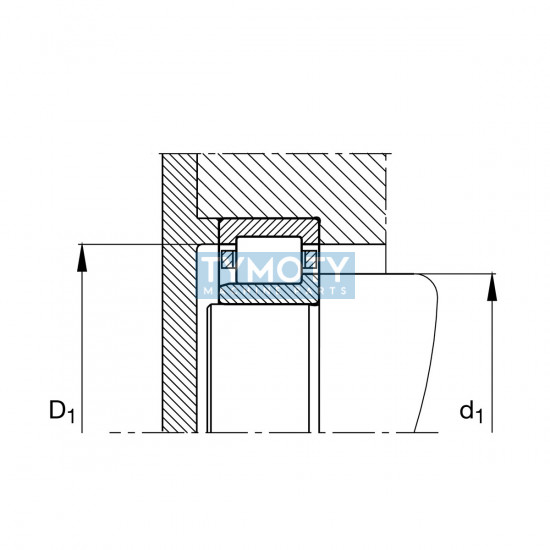

Při instalaci je nutné dodržet minimální montážní rozměry: průměr osazení hřídele da min 92 mm a průměr osazení tělesa Da max 158 mm. Ložisko je dodáváno v otevřeném (neutěsněném) stavu a je vhodné pro mazání jak plastickým mazivem, tak olejem v závislosti na provozních otáčkách.
