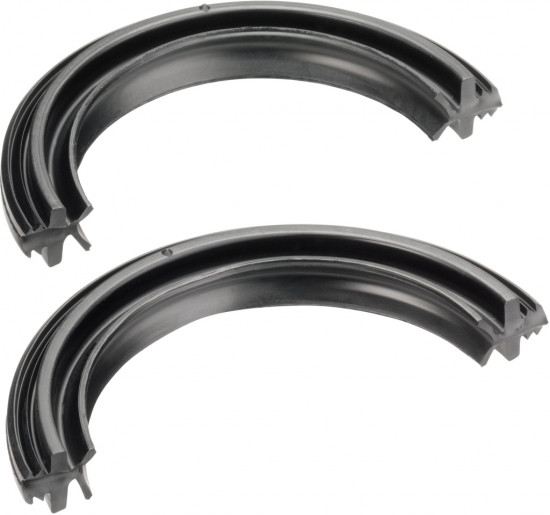

FAG DH 505 dvoubřitý těsnící kroužek

FAG DH 505 dvoubřitý těsnící kroužek

FAG DH 505 je vysoce účinný dvoubřitý těsnicí kroužek navržený primárně pro ložisková tělesa řady SNV (např. SNV052). Tento komponent na bázi elastomeru NBR slouží k hermetizaci ložiskového uzlu, kde zajišťuje dvojí funkci: vnější břit chrání vnitřní prostor před vnikem prachu, vlhkosti a jiných nečistot, zatímco vnitřní břit efektivně brání úniku maziva z tělesa.

Alternativní označení a identifikace

Tento produkt je v technické dokumentaci a katalozích uváděn pod následujícími kódy a názvy:

• Značení výrobce: DH 505, DH505
• Číslo výrobce (ID): 038390078-0000
• Ekvivalenty a alternativy: EDH605, L.DH 505 FAG
• ECLASS: 23-07-17-02

Konstrukční prvky a materiálové složení

• Materiálové provedení: Vyrobeno z nitril-butadienového kaučuku (NBR), který vykazuje vysokou odolnost vůči minerálním olejům a plastickým mazivům.
• Dvoubřitá geometrie: Konstrukce se dvěma těsnicími břity vytváří labyrintový efekt a prostor pro tukovou náplň.
• Teplotní rozsah: Standardní provozní schopnost od -40 °C do +100 °C.
• Hmotnost: Extrémně lehká konstrukce s hmotností pouze 0,009 kg.

Hlavní výhody a funkční charakteristika

Těsnění DH 505 vyniká nízkým třecím odporem a vysokou těsnicí schopností i v prašném prostředí. Dvoubřité uspořádání umožňuje vytvoření tukové bariéry mezi břity, což radikálně prodlužuje intervaly domazávání a zvyšuje životnost valivého ložiska uvnitř tělesa. Je určeno pro obvodové rychlosti hřídele do 8 m/s.

Oblast použití

Produkt je určen pro průmyslové aplikace využívající dělená ložisková tělesa FAG SNV. Typické využití zahrnuje dopravníkové systémy, ventilační jednotky, zemědělské stroje a obecné strojírenství, kde je vyžadována spolehlivá ochrana ložisek před externí kontaminací.

Pokyny k aplikaci

Při montáži je nezbytné zajistit, aby byl prostor mezi oběma těsnicími břity zcela vyplněn plastickým mazivem. Těsnění se vkládá do drážek v děleném tělese SNV. Hřídel v místě kontaktu s břity musí mít odpovídající tvrdost a povrchovou úpravu (doporučená drsnost Ra < 0,8 μm) pro minimalizaci opotřebení těsnění.
