FAG B71921-C-T-P4S-UL vřetenové ložisko

FAG B71921-C-T-P4S-UL vřetenové ložisko

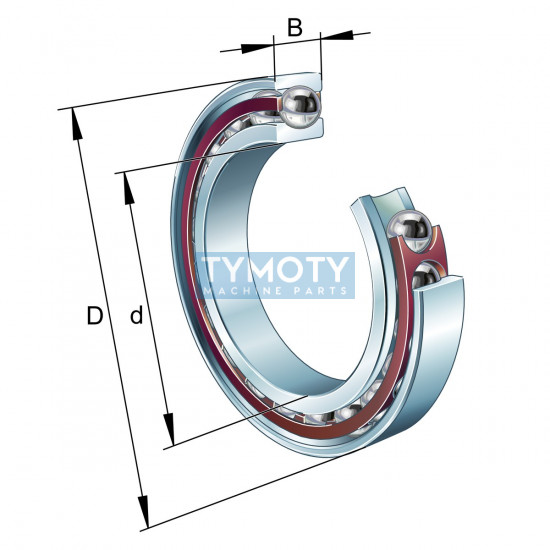

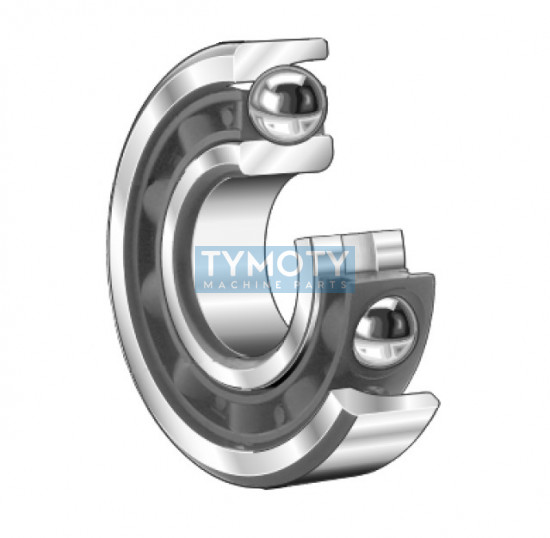

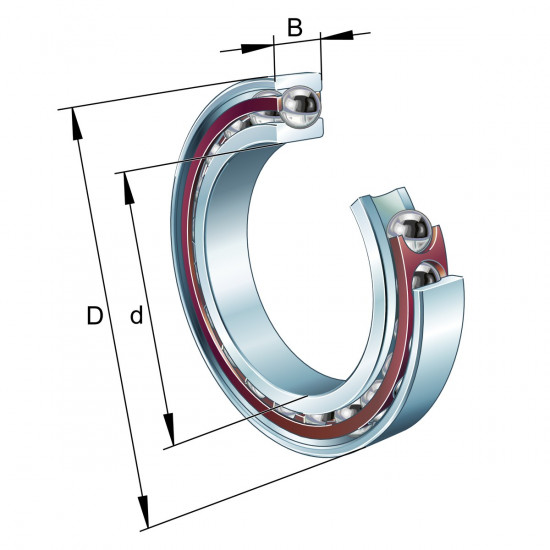

FAG B71921-C-T-P4S-UL představuje vysoce přesné jednořadé kuličkové ložisko s kosoúhlým stykem v provedení pro vřetena (spindle bearing). Tato konstrukční řada B je charakteristická standardizovanými rozměry a optimalizovanými ocelovými kuličkami, což zajišťuje vysokou únosnost a tuhost při zachování schopnosti pracovat ve vysokých otáčkách. Ložisko disponuje stykovým úhlem 15° a je vybaveno lehkou okénkovou klecí z fenolické pryskyřice zesílené textilní tkaninou (T), která je vedená vnějším kroužkem. Konstrukce je nerozebíratelná a díky univerzálnímu provedení (UL) umožňuje párování do libovolných sestav s lehkým předpětím bez nutnosti dodatečného vymezení.

Alternativní označení a identifikace

Typové značení: B71921-C-T-P4S-UL FAG, B71921C.T.P4S.UL, B71921CTP4SUL
Ekvivalentní náhrady: 71921CDGA/P4A (SKF), B71921-C-T-P4S-UL-L
Identifikátory: PID: 019154933-0000, EAN: 4012801457811, Interní kód: 324415

Konstrukční prvky a geometrie

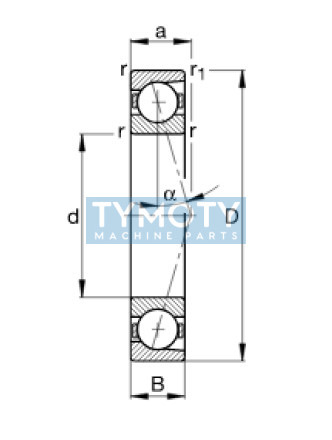

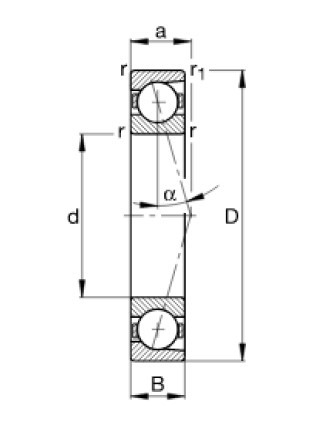

• Geometrie styku: Stykový úhel 15° (označení C) optimalizovaný pro vysoké otáčky a radiální tuhost.
• Materiálové složení: Kroužky i valivé prvky jsou vyrobeny ze standardní ložiskové oceli s vysokou čistotou.
• Vysoká přesnost P4S: Rozměrová přesnost odpovídá třídě P4 (ABEC 7), zatímco přesnost chodu dosahuje parametrů třídy P2 (ABEC 9) dle standardů FAG.
• Klec (T): Textiloplast (fenolická pryskyřice) zaručuje minimální tření a vysokou stabilitu při teplotách do +100 °C.
• Univerzální párování (UL): Ložisko je broušeno pro montáž v uspořádání do tandemu, zády k sobě (O) nebo čely k sobě (X) s definovaným lehkým předpětím.

Funkční charakteristika a výhody

• Vysoká přesnost chodu: Díky tolerancím P4S je minimalizováno házení vřetena, což zvyšuje kvalitu opracování povrchu.
• Nízká tepelná generace: Optimalizovaná geometrie a lehká klec snižují energetické ztráty a tepelnou dilataci.
• Flexibilita montáže: Univerzální provedení umožňuje vytvářet ložiskové sady bez nutnosti párování konkrétních kusů ve výrobě.
• Odolnost: Schopnost přenášet kombinovaná zatížení při zachování extrémní tuhosti uložení.

Oblast použití

• Hlavní vřetena přesných obráběcích strojů (frézky, soustruhy, brusky).
• Vysokootáčková uložení v přesném strojírenství.
• Měřicí přístroje a zařízení s požadavkem na minimální házení.
• Vřetena pro opracování dřeva a plastů s vysokými nároky na čistotu řezu.

Montáž a údržba

Ložiska jsou dodávána v konzervovaném stavu, připravená pro montáž v čistém prostředí. Při instalaci je nutné dodržet správnou orientaci pro zachycení axiálních sil v jednom směru (pokud není montováno v páru). Doporučuje se použití přesných vymezovacích podložek pouze v případě požadavku na specifické změny předpětí mimo standard UL. Pro mazání lze použít kvalitní plastická maziva pro vysoké otáčky nebo olejovou mlhu, přičemž mezní otáčky jsou závislé na zvoleném typu maziva a způsobu chlazení.
