FAG B71900-C-2RSD-T-P4S-UL vřetenové ložisko

FAG B71900-C-2RSD-T-P4S-UL vřetenové ložisko

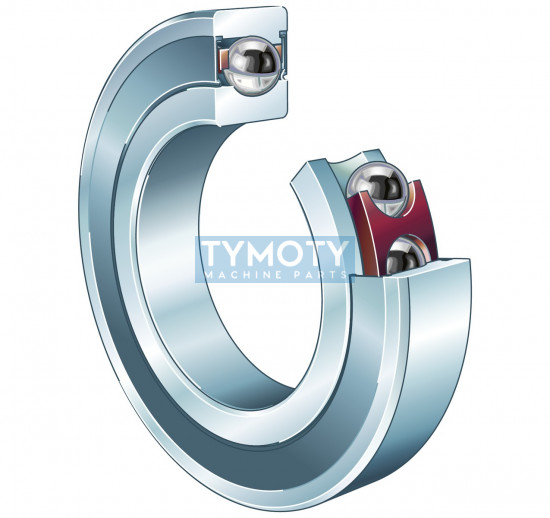

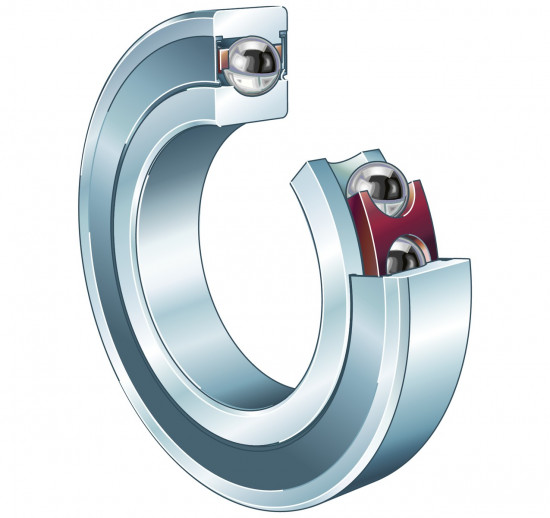

FAG B71900-C-2RSD-T-P4S-UL je vysoce přesné, nerozebíratelné jednořadé kuličkové ložisko s kosoúhlým stykem určené pro uložení vřeten s extrémními nároky na přesnost chodu a otáčkovou schopnost. Tato konstrukční varianta disponuje stykovým úhlem 15° (označení C) a je vybavena oboustranným bezkontaktním těsněním 2RSD, které zajišťuje ochranu vnitřního prostoru při zachování minimálního tření. Ložisko je plněno vysokoteplotním plastickým mazivem pro celoživotní provoz.

Alternativní označení a identifikace

• Výrobce: FAG (Schaeffler Group)
• Číslo výrobce (PID): 038721902-0000
• EAN: 4026677569103
• Alternativní zápisy: B71900-C-2RSD-T-P4S-UL, B71900C2RSDTP4SUL, L.71900 CTP4SUL FAG
• ID produktu: 10189024

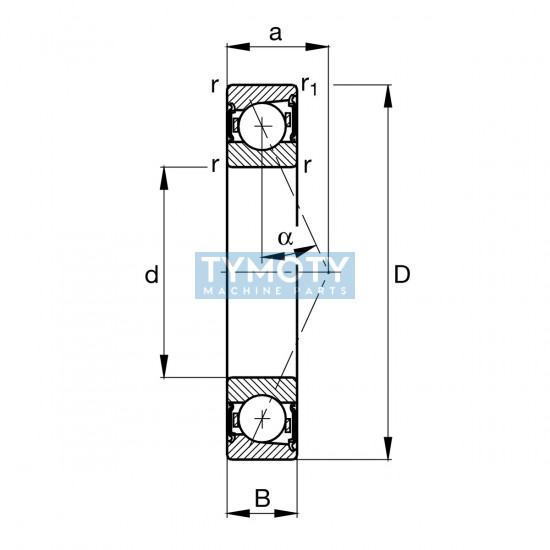

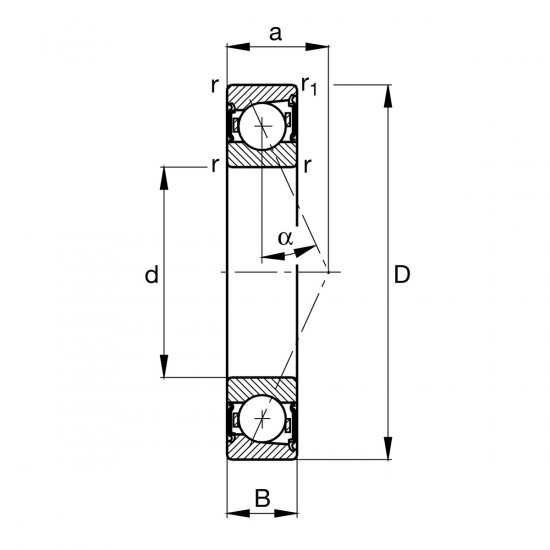

Konstrukční vlastnosti a geometrie

• Stykový úhel 15°: Konstrukce optimalizovaná pro vysoké radiální i axiální zatížení v jednom směru při zachování vysoké tuhosti.
• Klec (T): Textiloplastová klec (fenolická pryskyřice zesílená tkaninou) vedená vnějším kroužkem, vhodná pro trvalé teploty do +100 °C.
• Těsnění (2RSD): Oboustranné bezkontaktní břitové těsnění, které umožňuje dosažení vysokých mezních otáček až 75 000 min??.
• Třída přesnosti P4S: Standard FAG s tolerancemi užšími než norma P4 dle DIN 620, zajišťující minimální házení.
• Univerzální párování (UL): Ložisko je určeno pro libovolné párování (uspořádání O, X nebo tandem) s lehkým předpětím (UL).

Hlavní výhody a funkční charakteristika

• Vysoká přesnost: Rozměrová přesnost odpovídá P4/ABEC 7, přesnost chodu dosahuje hodnot P2/ABEC 9.
• Bezúdržbovost: Ložisko je dodáváno s celoživotní náplní maziva, což eliminuje potřebu domazávání během provozu.
• Nízké tření: Bezkontaktní těsnění 2RSD zabraňuje vniku nečistot bez zvýšení točivého momentu.
• Možnost párování: Konstrukční úprava UL umožňuje sestavování do sad bez nutnosti vymezovacích podložek při zachování definovaného předpětí.

Montáž a údržba

Vnitřní vůle ložiska je definována až po montáži a závisí na nastavení axiální polohy vůči protilehlému ložisku. Pro dosažení deklarované přesnosti P4S je nutné dodržet čistotu při montáži a předepsané rozměrové tolerance hřídele (da = 13 mm) a tělesa (Da = 19,5 mm). Při montáži do dvojic v uspořádání O nebo X je dosaženo rovnoměrného rozložení zatížení a vysoké tuhosti uložení.
